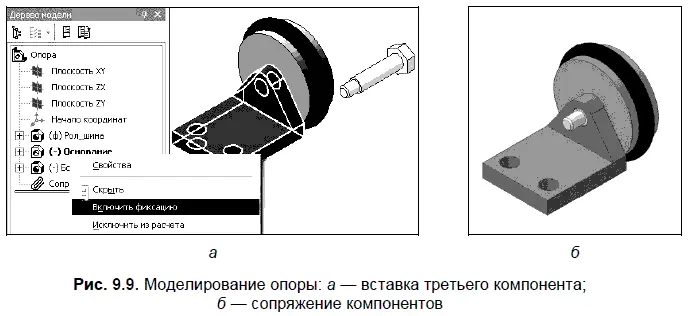

4. Добавьте в сборку деталь Болт. Поместите ее за первым компонентом. Используя команды Соосностьи Совпадение, выполните сопряжение детали Болт с компонентом Рол_шина (рис. 9.9, б). Зафиксируйте деталь Болт.

5. Добавление в сборку стандартных изделий (гайки и шайбы) можно осуществить двумя способами. Реализация первого способа начинается с выполнения команды Библиотеки | Стандартные изделия | Вставить элемент.

Рассмотрим второй, менее громоздкий способ.

• Выберите в меню Сервискоманду Менеджер библиотекили нажмите кнопку Менеджер библиотекна панели Стандартная. На экране появится окно Менеджера библиотек.

• В левой части окна откройте папку Машиностроение. В правой части отметьте «галочкой» элемент Библиотека крепежа(рис. 9.10).

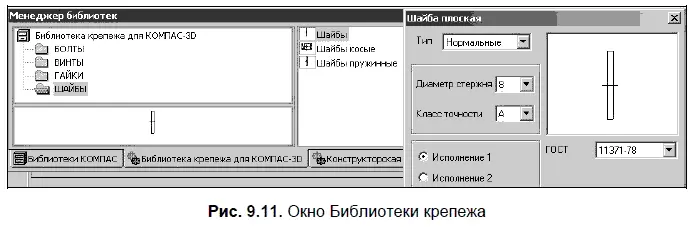

• Откройте раздел Библиотека крепежа. В списке раскройте соответствующий раздел библиотеки (например, ШАЙБЫ). Выберите на правой панели пункт Шайбы(рис. 9.11). Двойным щелчком раскройте папку Шайбы.

• В появившемся на экране окне укажите параметры вставляемого изделия. Выберите диаметр, равный 8 мм, после чего нажмите кнопку OK.

• После этого система построит фантом шайбы, который можно свободно перемещать в окне модели сборки. Для размещения шайбы необходимо выполнить команду Укажите элемент базирования крепежной детали. После указания цилиндрической поверхности детали Основание

на шайбу накладывается сопряжение Соосность, а после указания плоской грани на детали Основание — сопряжение Совпадение. Для окончания размещения шайбы нажмите кнопку Создать объект:

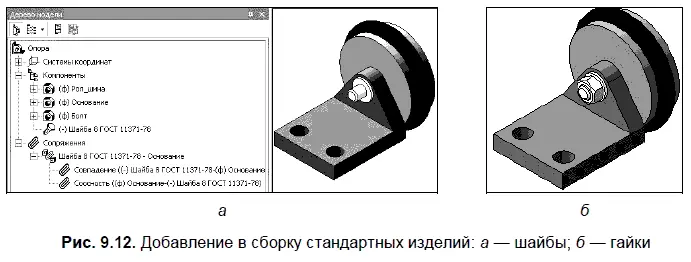

Шайба займет свое место, а в Дереве модели появится соответствующая ему пиктограмма:

6. Добавьте в сборку гайку (рис. 9.12, б ), повторив действия, аналогичные описанным в п. 5.

Для разъяснения устройства сложных изделий, создания инструкций по сборке, эксплуатации или ремонту или других целей сборочную единицу иногда удобно увидеть в разобранном виде с разнесенными компонентами. Система КОМПАС-3В имеет соответствующие возможности, которые рассмотрим на примере разнесения компонентов опоры, собранной в предыдущем разделе.

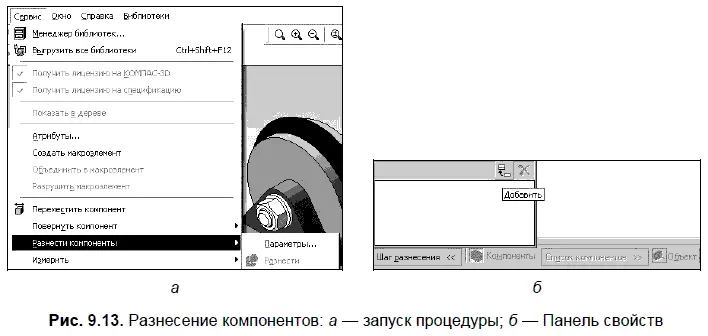

1. Откройте сборку Опора. Выполните команду Сервис | Разнести компоненты | Параметры(рис. 9.13, а). На экране появится Панель свойств. В верхней части окна нажмите кнопку Добавить(рис. 9.13, б). Окно Шаг разнесениязакроется, и автоматически активизируется переключатель Выбрать компоненты для разнесения.

2. Укажите в Дереве модели компонент, который необходимо разносить — Гайка. Имя выбранного компонента отразится в окне Список компонентов.

3. Нажмите кнопку Объектдля указания базового объекта разнесения, задающего направление разнесения (компоненты могут разноситься в направлении любого ребра или перпендикулярно любой грани).

4. В окне документа курсором выделите базовый объект разнесения — вертикальную грань выступа детали Основание.

5. На Панели свойств задайте направление разнесения — Прямое.

6. В поле Расстояниевручную или с помощью счетчика приращения/уменьшения введите значение расстояния (50), на которое компонент будет смещен относительно его положения в сборке Опора .

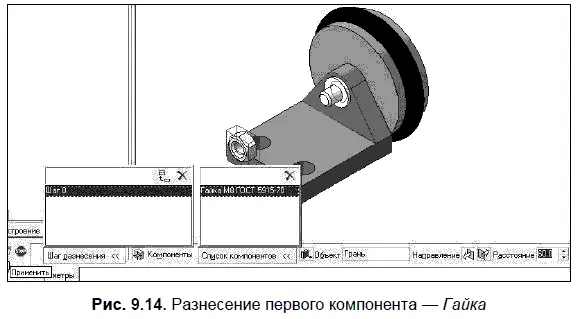

7. Нажмите кнопку Применить. Гайка окажется в заданном месте (рис. 9.14). На Панели свойств в окне Шаг разнесенияпоявится номер шага.

8. На Панели свойств вновь нажмите кнопку Добавить. Укажите в Дереве модели второй компонент, который необходимо разносить — Шайба. В окне документа курсором выделите базовый объект разнесения — вертикальную грань выступа детали Основание. На Панели свойств задайте направление разнесения — Прямое. В поле Расстояниевведите значение расстояния (30), на которое Шайба будет смещена. Нажмите кнопку Применить. Шайба окажется в заданном месте (рис. 9.15).

9. На панели свойств нажмите кнопку Добавить. Укажите в дереве модели третий компонент, который необходимо разносить — Ролшина. В окне документа курсором выделите базовый объект разнесения — вертикальную, правую грань детали Основание. На Панели свойств задайте направление разнесения — Прямое. В поле Расстояниевведите значение расстояния (60), на которое компонент будет смещен. Нажмите кнопку Применить. Компонент окажется справа от основания (рис. 9.15).

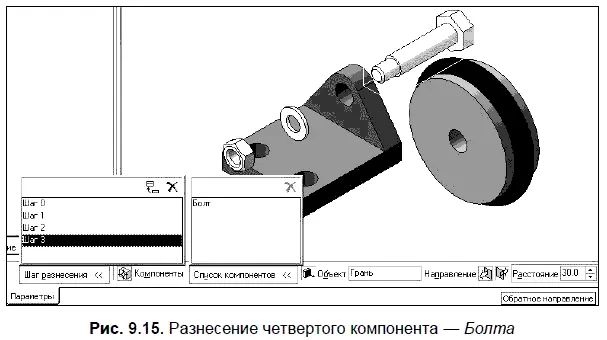

10. На Панели свойств вновь нажмите кнопку Добавить. Укажите в дереве модели компонент — Болт. В окне документа курсором выделите базовый объект разнесения — вертикальную грань выступа детали Основание. На Панели свойств задайте направление разнесения — Обратное. В поле Расстояниевведите значение расстояния (30), на которое Болт будет смещен. Нажмите кнопку Применить. Деталь Болт окажется в заданном месте (рис. 9.15).

11. Когда разнесение будет закончено, нажмите кнопку Прервать команду. В дальнейшем можно изменить параметры размещения, вызвав Панель свойств командой Сервис | Разнести компоненты | Параметры.

Когда компоненты сборки разнесены, недоступны все команды редактирования сборки, команды создания пространственных кривых, поверхностей и т. д.

12. Чтобы включить режим обычного отображения сборки, вызовите команду Сервис | Разнести компоненты | Разнести. Кнопка для вызова команды Разнестинаходится также на панели Вид. Эта команда служит переключателем режима разнесения и обычного отображения сборки.
