От объема видеопамяти и скорости графического процессора зависят качество и скорость отображения сложного (текстурированного) изображения. В настоящее время наибольшее распространение получили видеокарты с объемом памяти 256 Мбайт. А любители максимальной скорости для современных игр покупают видеокарты с объемом памяти 512 Мбайт.

Наиболее популярными являются два графических интерфейса: AGP и PCI Express. В последнее время предпочтение отдается именно последнему из них, поскольку он имеет более быструю шину, что крайне необходимо для современных игр. Пользователь может установить себе и две PCI Express-видеокарты, соединив их с помощью специального моста, тем самым вдвое увеличив производительность графической подсистемы. Кроме того, одна видеокарта с интерфейсом PCI Express позволяет подключить одновременно два монитора, что находит применение не только при решении сложных графических или дизайнерских, но и повседневных задач.

Кроме своей прямой обязанности, видеокарта может выполнять некоторые другие функции, например выводить параллельное изображение на телевизионный приемник или осуществлять захват изображения. В этом случае на планке видеокарты, кроме разъемов для подключения мониторов, имеются разъемы для выполнения соответствующих задач.

Сетевой адаптер – устройство, которое используется для подключения персонального компьютера к локальной сети. Он выполняет множество задач, но самыми главными из них являются кодирование информации и получение доступа к информационной среде, используя для этого уникальный идентификатор (MAC-адрес).

Сетевые платы различают по нескольким параметрам и техническим характеристикам, основными из которых являются следующие.

• Поддерживаемый тип сети.Сети бывают проводные и беспроводные, что однозначно определяет тип сетевого адаптера. Кроме того, сетевой адаптер рассчитан на определенный сетевой стандарт (или несколько стандартов), определяющий скорость передачи данных в сети.

• Скорость передачи данных.Поскольку существуют сети с различными скоростями приема и передачи данных, естественно, существуют соответствующие сетевые адаптеры. Наибольшее распространение получили проводная сеть стандарта Ethernet 802.3 100BASE-TX и беспроводная сеть стандарта IEEE 802.11g, скорость передачи которых составляет 100 и 54 Мбит/с соответственно.

• Тип разъема.Данный показатель относится к сетевым адаптерам, предназначенным для работы в проводной сети. Тип разъема сетевой карты зависит от выбора сетевой топологии и кабеля, по которому происходит передача данных. Существует несколько типов разъемов: RJ-45 (для витой пары), BNC (для коаксиального кабеля) и ST, SC или FC (для оптоволоконного кабеля). Они существенно различаются по конструкции, поэтому использовать разные по назначению разъемы в одной сетевом адаптере невозможно. Хотя существуют комбинированные сетевые адаптеры, которые содержат, например RJ-45– и BNC-разъем.

• Способ подключения к компьютеру.Сетевые адаптеры бывают как внутренние, так и внешние, то есть могут устанавливаться в PCI-слот (рис. 2.29) или подключаться к USB-порту (рис. 2.30). Кроме того, практически любая современная материнская плата имеет интегрированный сетевой контроллер (рис. 2.31).

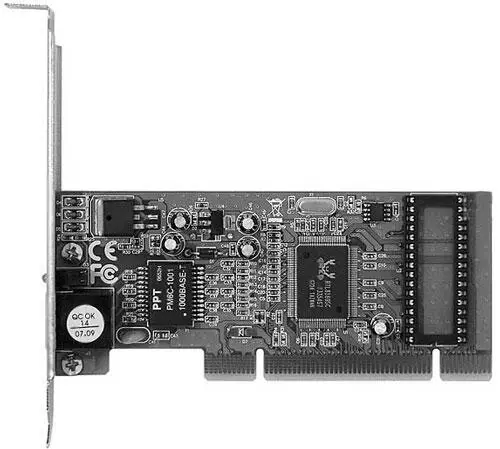

Рис. 2.29.Сетевая карта в виде платы расширения

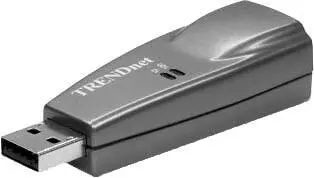

Рис. 2.30.Внешний вид сетевой карты, подключаемой к USB-порту

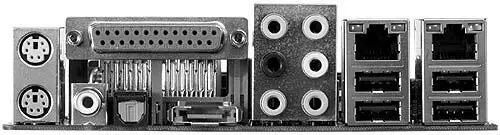

Рис. 2.31.Пример встроенной сетевой карты (два разъема в верхней правой части)

Сетевые адаптеры для беспроводной сети (рис. 2.32) по внешнему виду практически не отличаются от проводных сетевых адаптеров, за исключением наличия разъема для антенны или самой антенны.

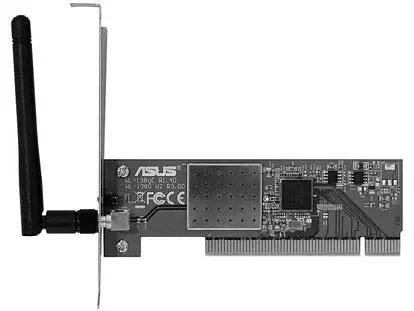

Рис. 2.32.Внешний вид беспроводного сетевого адаптера

Что касается сетевых плат, которые подключают через USB-порт, то они встречаются достаточно часто, особенно это касается беспроводных вариантов.

Часто на сетевой карте присутствует микросхема BIOS, с помощью которой можно даже загружать компьютер или выводить его из спящего режима (функция WOL, Wake-on-LAN). В последнем случае сетевая карта должна быть подсоединена к материнской плате специальным кабелем.

Звуковой адаптер (карта) – устройство, в составе которого имеется звуковой процессор и другие вспомогательные компоненты, с помощью которых формируется звуковой сигнал необходимого уровня и окраски. Далее этот сигнал отправляется на акустическую систему, позволяя вам тем самым слышать звук.

Звуковые карты бывают различного исполнения. Чаще всего это интегрированное в материнскую плату решение или карта, устанавливаемая в PCI-слот (рис. 2.33). Вместе с тем достаточно часто встречаются внешние устройства, представляющие собой профессиональные высококачественные звуковые решения.

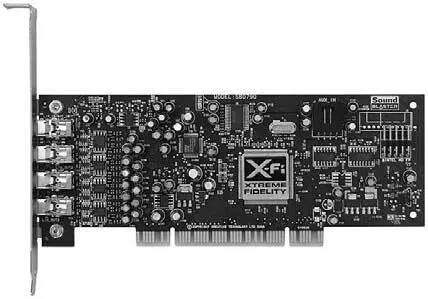

Рис. 2.33.Звуковая плата в виде карты расширения

Поскольку с каждым днем качество интегрированных звуковых контроллеров растет, то необходимость в звуковых платах, устанавливаемых в слот, постепенно отпадает, и встречаются они с каждым днем все реже. Однако бытует мнение, что дополнительно устанавливаемые звуковые платы более качественны, нежели их интегрированные решения. Все звуковые карты, в каком бы они исполнении ни были выполнены, имеют нечто, что их объединяет. А именно – стандартный набор выходов и контактов, к которым подключается акустическая система или внешний усилитель. Однако это совсем не означает, что этими контактами дело ограничивается. Хорошая звуковая карта, кроме трех стандартных разъемов – микрофонного, акустического и линейного, может иметь и дополнительные разъемы. В частности, если звуковая карта поддерживает спецификацию 5.1 и выше, то на ней должны присутствовать отдельные выходы для левого и правого акустического каналов, выход на фронтальные и тыльные колонки и т. д. Однако в любом случае, чтобы услышать звук, даже если вы обладаете простыми динамиками или наушниками, достаточно подключить их к акустическому выходу и наслаждаться звуком. Все остальное зависит от ситуации: есть 5.1 или выше акустическая система – подключаете все по правилам, нет – используете стандартное подключение.
