В последнее время выбор подходящего звукового решения – дело достаточно простое. Связано это с тем, что на многих материнских платах реализованы интегрированные высококачественные звуковые контроллеры спецификации 7.1, работающие со всеми существующими звуковыми стандартами. Если же вас не устраивает такое решение, тогда приобретайте внешнее звуковое устройство, поскольку качественнее его уже ничего не существует.

Жесткий диск (Hard Disk Drive, HDD), или винчестер, – устройство, используемое для постоянного хранения информации, необходимой для работы на компьютере, и доступа к ней. Данная информация может носить различный характер. Это могут быть документы, базы данных, видео, аудио и многое другое.

Внешне жесткий диск выглядит как прямоугольная металлическая коробка высотой 2–4 см, которая устанавливается в 3,5– или 5,25-дюймовый отсек компьютера (рис. 2.34).

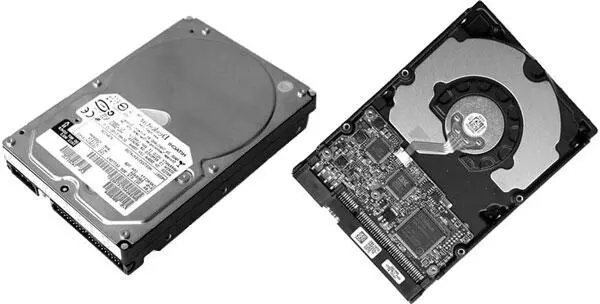

Рис. 2.34.Внешний вид винчестера (вид сверху и снизу)

Внутри винчестера находится одна или несколько пластин (так называемых блинов), на которые и записывается информация. Запись и считывание данных осуществляется блоком магнитных головок, которые скользят над пластинами в непосредственной близости от них. Передвигает этот блок высокоточный шаговый двигатель, который, в свою очередь, управляется интегрированным контроллером.

В рабочем состоянии пластины постоянно вращаются и скорость их вращения очень высокая. Чем выше скорость вращения, тем выше скорость считывания и записи информации. На сегодняшний день наиболее распространенными являются винчестеры со скоростью вращения дисков 7200 об/мин для IDE– и SATA-дисков и 10 000–15 000 об/мин для SCSI-дисков. Вместе с тем существуют жесткие диски и с более низкой скоростью вращения, которые находят свое применение, в основном, в переносных компьютерах.

Основные различия жестких дисков – интерфейс подключения к материнской плате, скорость вращения пластин, объем хранимых данных, кэш-буфер, время позиционирования головок, время поиска информации и др. Кроме того, жесткие диски могут быть внутренними и внешними.

Для обычного пользователя главным показателем является объем жесткого диска, то есть то, сколько можно записать на него информации. Сегодня наибольшее распространение получили жесткие диски с объемом 200–250 Гбайт. Тем не менее любители собирать коллекции фильмов и музыки могут приобрести жесткий диск объемом 400 Гбайт и выше.

Интерфейс винчестера также играет важную роль, поскольку от него зависит скорость передачи данных от жесткого диска к материнской плате. Сегодня наибольшее распространение получили три типа интерфейсов, каждый из которых имеет свои преимущества и недостатки. Ниже описан каждый из них.

Этот интерфейс возник одним из самых первых. Он получил широкое распространение благодаря своей простоте, дешевизне и достаточной эффективности. На жестких дисках с таким интерфейсом имеется интегрированный IDE-контроллер, что избавляет от необходимости приобретения дополнительных плат расширения.

За все время существования IDE-интерфейса было разработано множество стандартов, описывающих правила и скорость обмена данными между контроллером на жестком диске и контроллером на материнской плате. На сегодняшний день наибольшее распространение получили спецификации Ultra ATA/100 и Ultra ATA/133, которые позволяют передавать данные со скоростью 100 и 133 Мбайт/с соответственно.

Жесткие диски с IDE-интерфейсом чаще всего используются в рабочих компьютерах пользователей, поскольку интерфейс имеет некоторые ограничения.

Для подключения IDE-устройств к материнской плате используется 80-жильный шлейф (рис. 2.35). Обычно на материнской плате присутствует от одного до четырех IDE-разъемов, что, конечно же, зависит от ее стоимости.

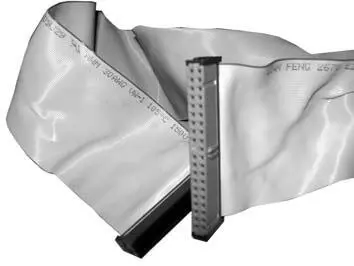

Рис. 2.35.Внешний вид IDE-шлейфа

Этот интерфейс (другое название SATA) появился в результате дальнейшего развития IDE-интерфейса. Работа над ним началась еще в 1999 году и завершилась созданием спецификации, которая позволяет передавать данные со скоростью до 150 Мбайт/с. Затем появилась еще одна спецификация, имеющая пропускную способность вдвое выше. В настоящий момент ведется разработка спецификации Serial ATA-3, которая обещает повышение скоростных показателей до 600 Мбайт/с. Однако теория – это теория, а практика – совсем другое. На практике скорость чтения информации с физического диска винчестера еще очень далека от теоретически возможной, поэтому дальнейшее теоретическое развитие спецификации интерфейса не имеет большого смысла, пока не будет увеличена реальная физическая скорость считывания данных с магнитных дисков винчестера.

На всех современных материнских платах присутствуют разъемы для подключения SATA-винчестеров с помощью 4-проводного шлейфа (рис. 2.36). Количество разъемов может быть разным и зависит от количества интегрированных контроллеров. Как правило, таких разъемов два-четыре, с возможностью создания RAID-массива (массива независимых дисков).

Рис. 2.36.Внешний вид SATA-шлейфа

Этот интерфейс развивался параллельно с IDE-интерфейсом и изначально позиционировался для использования в серверах и мощных рабочих станциях различного назначения. Современные SCSI-контроллеры поддерживают скорость передачи данных до 320 Мбайт/с. Кроме того, SCSI-интерфейс обладает неоспоримыми преимуществами, среди которых поддержка большого числа накопителей и возможность параллельного считывания информации с нескольких из них, высокая надежность и др.

В отличие от IDE-шлейфа, SCSI-шлейф изначально имеет большую длину и большее количество коннекторов для подключения SCSI-устройств (рис. 2.37).

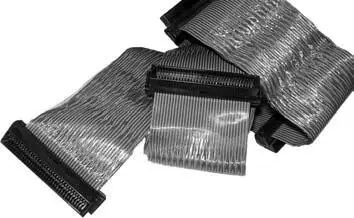

Рис. 2.37.Внешний вид SCSI-шлейфа

Однако при всех своих достоинствах SCSI является дорогим интерфейсом. Кроме того, для использования SCSI-винчестера необходим SCSI-контроллер, который также стоит недешево.

CD-привод или DVD-привод – устройство, позволяющее работать с оптическими дисками CD и DVD соответственно. Если раньше, лет 10 назад, покупая компьютер, пользователь еще сомневался, нужен ли ему оптический привод, то сейчас компьютер приобретается обязательно с ним. Дело в том, что любая объемная электронная информация – будь-то дистрибутив операционной системы или электронная документация – распространяется именно на оптических носителях. А чтобы ее прочитать, хотите вы того или нет, вам потребуется соответствующий оптический привод.
