В качестве примера отношения агрегации рассмотрим взаимосвязь типа «часть-целое», которая имеет место между сущностью «Грузовой автомобиль» и такими компонентами, как «Двигатель», «Шасси», «Кабина», «Кузов». Не претендуя на точное соответствие терминологии данной предметной области, нетрудно представить себе, что грузовой автомобиль состоит из двигателя, шасси, кабины и кузова. Именно это отношение между классом «Грузовой_автомобиль» и классами «Двигатель», «Шасси», «Кабина», «Кузов» описывает отношение агрегации.

Графически отношение агрегации изображается сплошной линией, один из концов которой представляет собой незакрашенный внутри ромб. Этот ромб указывает на тот из классов, который представляет собой «целое». Остальные классы являются его «частями» (рис. 5.8).

Рис. 5.8.Графическое изображение отношения агрегации в языке UML

Еще одним примером отношения агрегации может служить известное каждому из читателей деление персонального компьютера на составные части: системный блок, монитор, клавиатуру и мышь. Используя обозначения языка UML, компонентный состав ПК можно представить в виде соответствующей диаграммы классов (рис. 5.9), которая в данном случае иллюстрирует отношение агрегации.

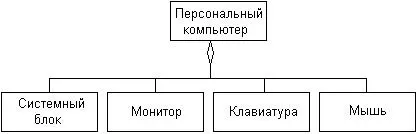

Рис. 5.9.Диаграмма классов для иллюстрации отношения агрегации на примере ПК

Отношение композиции, как уже упоминалось ранее, является частным случаем отношения агрегации. Это отношение служит для выделения специальной формы отношения «часть-целое», при которой составляющие части в некотором смысле находятся внутри целого. Специфика взаимосвязи между ними заключается в том, что части не могут выступать в отрыве от целого, т. е. с уничтожением целого уничтожаются и все его составные части.

Возможно, не самый лучший, но наверняка понятный всем пример этого отношения представляет собой живая клетка в биологии. Другой пример – окно интерфейса программы, которое может состоять из строки заголовка, кнопок управления размером, полос прокрутки, главного меню, рабочей области и строки состояния. Нетрудно понять, что подобное окно представляет собой класс, а его компоненты являются как классами, так и атрибутами или свойствами окна. Последнее обстоятельство весьма характерно для отношения композиции, поскольку отражает различные способы представления данного отношения.

Графически отношение композиции изображается сплошной линией, один из концов которой представляет собой закрашенный внутри ромб. Этот ромб указывает на тот из классов, который представляет собой класс-композицию или «целое». Остальные классы являются его «частями» (рис. 5.10).

Рис. 5.10.Графическое изображение отношения композиции в языке UML

В качестве дополнительных обозначений для отношений композиции и агрегации могут использоваться дополнительные обозначения, применяемые для отношения ассоциации. А именно, указание кратности класса ассоциации и имени данной ассоциации, которые не являются обязательными. Применительно к описанному выше примеру класса «Окно_программы» его диаграмма классов может иметь следующий вид (рис. 5.11).

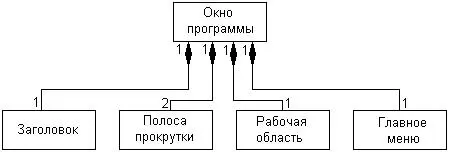

Рис. 5.11.Диаграмма классов для иллюстрации отношения композиции на примере класса окна программы

Данный пример может иллюстрировать и другие особенности разрабатываемой компьютерной программы, которые не указывались в явном виде при описании этого примера Так, в частности, указание кратности 1 рядом с классом «Рабочая_область» характерно для однодокументных приложений.

Отношение обобщения является обычным таксономическим отношением между более общим элементом (родителем или предком) и более частным или специальным элементом (дочерним или потомком). Данное отношение может использоваться для представления взаимосвязей между пакетами, классами, вариантами использования и другими элементами языка UML.

Применительно к диаграмме классов данное отношение описывает иерархическое строение классов и наследование их свойств и поведения. При этом предполагается, что класс-потомок обладает всеми свойствами и поведением класса-предка, а также имеет свои собственные свойства и поведение, которые отсутствуют у класса-предка. На диаграммах отношение обобщения обозначается сплошной линией с треугольной стрелкой на одном из концов (рис. 5.12). Стрелка указывает на более общий класс (класс-предок или суперкласс), а ее отсутствие – на более специальный класс (класс-потомок или подкласс).

Рис. 5.12.Графическое изображение отношения обобщения в языке UML

Как правило, на диаграмме может указываться несколько линий для одного отношения обобщения, что отражает его таксономический характер. В этом случае более общий класс разбивается на подклассы одним отношением Обобщения. Например, класс Геометрическая_фигура_на_плоскости (курсив обозначает абстрактный класс) может выступать в качестве суперкласса для подклассов, соответствующих конкретным геометрическим фигурам, таким как,Прямоугольник, Окружность, Эллипс и др. Данный факт может быть представлен графически в форме диаграммы классов следующего вида (рис. 5.13).

Рис. 5.13.Пример графического изображения отношения обобщения классов

С целью упрощения обозначений на диаграмме классов совокупность линий, обозначающих одно и то же отношение обобщения, может быть объединена в одну линию. В этом случае данные отдельные линии изображаются сходящимися к единственной .стрелке, имеющей с ними общую точку пересечения (рис. 5.14).

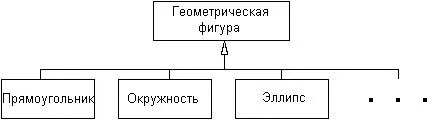

Рис. 5.14.Вариант графического изображения отношения обобщения классов для случая объединения отдельных линий

Это обозначение по форме соответствует графу специального вида, который рассматривался в главе 2, а именно – иерархическому дереву. В этом случае класс-предок является корнем этого дерева, а классы-потомки – его листьями. Отличие заключается в возможности указания на диаграмме классов потенциальной возможности наличия других классов-потомков, которые не включены в обозначения представленных на диаграмме классов (многоточие вместо прямоугольника).
