• (WW) - за таким значком следует предупреждение;

• (EE) - за таким значком следует сообщение об ошибке.

Ошибки надо, естественно, постараться исправить путем соответствующей модификации файла /etc/X11/XF86Config-4. Но мы пока продолжим рассмотрение файла probe.log, в котором далее идет несколько чисто информационных строк (отметим, что в них отображена взаимосвязь секций конфигурационного файла):

(**) |-›Screen "Screen0" (0)

(**) | |-›Monitor "Monitor0"

(**) | |-›Device "Card0"

(**) |-›Input Device "Mouse0"

(**) |-›Input Device "Keyboard0"

(**) FontPath set to "unix/:-1"

(**) RgbPath set to "/usr/X11R6/lib/X11/rgb"

(**) ModulePath set to "/usr/X11R6/lib/modules"

(--) using VT number 7

и сообщения о том, какие модули загружаются, вроде следующего:

(II) Loading /usr/X11R6/lib/modules/fonts/libbitmap.a

(II) Module bitmap: vendor="The XFree86 Project" compiled for 4.0.2, module version = 1.0.0

После исправления тех ошибок, о которых сообщают строки, помеченные значком (EE), беремся за строки с предупреждениями. В частности, вы наверняка увидите строки следующего вида:

(WW) MGA(0): Monitor0: Using default hsync range of 28-33kHz

(WW) MGA(0): Monitor0: using default vrefresh range of 43-72Hz

вслед за которыми последует множество указаний на отбраковку каких-то видеорежимов монитора:

(WW) MGA(0): Default mode "1856x1392" deleted (hsync out of range)

Строки эти являются сообщениями о тех режимах, которые X-сервер не в состоянии отображать. О важности правильного выбора частот вертикальной и горизонтальной синхронизации было уже сказано неоднократно. Тем не менее, здесь появляется повод вспомнить об этом снова. Проверьте правильность их задания еще раз.

Снова выполнив после этого команду

[root]# X -probeonly › probe.log 2›&1

и заглянув в файл probe.log, вы увидите, какие режимы для вас недоступны (обычно это режимы с высоким разрешением, типа 1600* 1200).

Давайте теперь отыщем в файле probe.log две строки следующего вида (цифры у вас, конечно, могут быть другими):

(--) MGA(0): Virtual size is 640x480 (pitch 640)

(**) MGA(0): Default mode "640x480": 25.2 MHz, 31.5 kHz, 60.0 Hz

а также строку вида (она находится где-то отдельно от двух предыдущих)

(**) MGA(0): Depth 24, (-) framebuffer bpp 24

В совокупности эти три строки указывают на то, что у вас (точнее, у меня) используется глубина цвета 24 и разрешение экрана "640 x 480" с частотой обновления картинки 60 Гц. Такие параметры совершенно неудовлетворительны, поэтому снова обращаемся к корректировке /etc/X11/XF86Config-4. Вначале надо задать нужную глубину цвета. Естественно, побольше. Предельно допустимое значение определяется объемом видеопамяти. О том, как его рассчитать, было сказано в предыдущем подразделе.

В файле /etc/X11/XF86Config-4 для каждой глубины цвета задается своя подсекция Display в секции Screen. Выбор нужной подсекции определяется строкой вида

DefaultColorDepth 24

секции Screen. Чтобы изменить разрешение экрана, например, на значение 1024 x 768, вставляем во все подсекции Display секции Screen строку

Modes "1024x768"

(разрешение выбираете по своему вкусу из стандартного ряда "640 x 350", "640 x 400", "640 x 480", "800 x 600", "1024 x 768", "1152 x 864", "1280 x 1024", "1600 x 1200" и т.д.). Можно ограничиться добавлением только одной такой строки в ту подсекцию Display, которая задана строкой DefaultDepth (или DefaultColorDepth). После этого снова выполняем команду

[root]# X -probeonly › probe.log 2›&1

чтобы убедиться, что нет грубых ошибок, и, если таковых нет, можем рискнуть и запустить графический режим командой X.

Надо иметь в виду, что отсутствие указаний на ошибки еще не гарантирует успешный запуск графического режима. Если результатом этой команды снова будет черный экран, то выйдите из графического режима с помощью комбинации ‹Ctrl›+‹Alt›+‹Backspace› и снова внимательно проанализируйте вывод команды

[root]# X -probeonly › probe.log 2›&1

Если графический режим не запускается, попытайтесь задать меньшее разрешение или меньшую глубину цвета. Обычно таким образом удается добиться успешного запуска графического режима при желаемом разрешении "1024 x 768".

Но может быть и иначе. У меня, например, на одном из компьютеров никак не удавалось запустить графический режим с разрешением "1024 x 768", графическая оболочка нормально загружалась только при разрешении "800 x 600", а при более высоком - загрузка осуществлялась, но экран дрожал и трясся. С этой проблемой мне удалось справиться путем явного задания строки Modeline в секции Monitor и подбора указанных в ней значений параметров. Делал я это следующим образом. Вначале, не обращая внимания на мерцание и дрожание экрана, запустил графический режим и программу xvidtune (о ней будет рассказано ниже). С ее помощью (кнопка "Show") определил, что по умолчанию используется режим, имеющий следующие параметры:

# 1024x768 @ 85 Hz, 68.31 kHz hsync

Modeline "1024x768" 94.5 1024 1072 1168 1376 768 769 772 808 +hsync

Я прописал эти две строки явным образом в секции Монитор и стал менять различные параметры строки Modeline. В конце концов, удалось определить, что причиной дрожания изображения являлась слишком высокая частота тактового генератора (DotClock) - 94.5 МГц. Уменьшение ее до 94 МГц привело к стабилизации изображения. Частота обновления экрана при этом снизилась до 84,55 Гц, но это, на мой взгляд, несущественно. Впрочем, при желании ее можно даже повысить, если еще поэкспериментировать с программой xvidtune. Я же этим ограничился, а окончательную корректировку изображения провел с помощью аппаратных средств монитора.

О программе xvidtune надо рассказать отдельно. Эта программа очень полезна для окончательного выбора оптимального видеорежима. Но запустить её можно только после того, как запустится графический режим. Выйдите в графический режим командой startx и запустите xvidtune в окне эмулятора терминала. Вы увидите вначале суровое предупреждение:

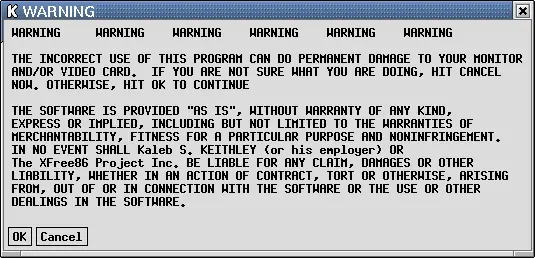

Рис. 7.2. Первое сообщение программы xvidtune

в котором сообщается, что ни разработчик программы, ни XFree86 Project Inc. не несут никакой ответственности за последствия ее применения. И если вы не понимаете, что делаете, то лучше не беритесь! Говорят, что на старых типах мониторов неправильной установкой параметров можно добиться того, что ваш монитор начнет дымиться (за счет неправильной установки частот синхронизации, насколько я понимаю). Но я надеюсь, что вы будете достаточно осторожны и семь раз подумаете, прежде чем применить какое-то значение режима. Если так, то вперед!

Закрываем окно с предупреждением (кнопка OK) и видим основное окно программы xvidtune (рис. 7.3).

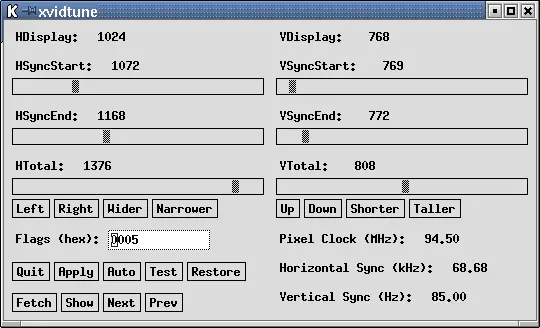

Рис. 7.3. Основное окно программы xvidtune

Теперь вы можете начать настраивать изображение на мониторе. Если вы хотите сместить его вправо, то щелкните мышкой по кнопке Right(обратите внимание на изменение некоторых цифр в окне программы), а затем по кнопке Apply. Вы увидите, что изображение сдвинется вправо. Аналогично можно подвинуть его влево (кнопка Left), вверх ( Up) и вниз ( Down). Можно также увеличить размер изображения по горизонтали ( Wider) или вертикали ( Taller) и, наоборот, уменьшить (соответственно Narrowerи Shorter).
