После завершения обмена каждый маршрутизатор будет знать:

■ Какой элемент еще не находится в локальной базе данных

■ Какой элемент имеется, но не содержит информации

Сообщения Link State Request (запрос о состоянии связи) применяются для элементов, требующих обновления. Сообщение Link State Update (изменение состояния связи) приходит в ответ на Link State Request. После полного (и подтвержденного) обмена информацией базы данных считаются синхронизированными. Сообщения Link State Update применяются и для формирования отчета об изменениях в сетевой топологии. С их помощью такие изменения становятся известными по всей сети, и все базы данных синхронизируются.

Протокол OSPF использует сообщения пяти типов:

Сообщения OSPF пересылаются непосредственно в датаграммах IP с типом протокола, равным 89.

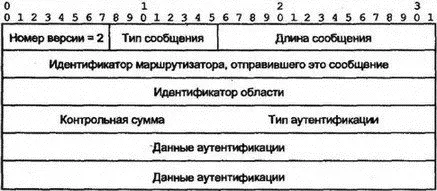

Все сообщения OSPF начинаются 24-октетным заголовком (см. рис. 8.19). Номер текущей версии равен 2. Поле типа содержит номер соответствующего типа сообщения. Длина определяет общую длину сообщения, включая заголовок.

Рис. 8.19.Стандартный 24-октетный заголовок сообщения OSPF

Тип аутентификации регистрируется через IANA. Безопасность и аутентификация пересылки информации маршрутизации особенно важны для надежности работы сети.

В сообщениях Link State Update пересылается критическая для протокола OSPF информация. Изменения передаются между смежными маршрутизаторами. Назначенный маршрутизатор, получая сообщение об изменениях в сети с широковещательными рассылками, передает их в многоадресных рассылках другим маршрутизаторам этой сети. Изменения распространяются по области необычайно быстро. Прием каждого объявления о новом состоянии связи должен быть подтвержден.

Сообщения Link State Update содержат элементы, называемые объявлениями (advertisement). Каждое сообщение может включать следующие типы объявлений:

Сообщение Link State Update начинается стандартным 24-октетным заголовком. Оставшаяся часть сообщения содержит объявления о различных типах связей (перечислены выше).

Протокол OSPF был значительно улучшен. Например, для снижения стоимости выгодно отключать коммутируемые линии и виртуальные цепи, когда по ним не пересылается трафик. Теперь в протоколе для таких линий формируются периодические сообщения Hello, что позволяет отключать линии, не участвующие в работе. Кроме того, OSPF доработан для поддержки многоадресных рассылок IP. В настоящее время OSPF активно используется, и можно ожидать дальнейших улучшений и пересмотров требований.

В OSI вместо маршрутизаторов или шлюзов используются промежуточные системы (intermediate system). Протокол маршрутизации OSI (IS-IS) был первоначально разработан для OSI, но позднее расширен на IP.

Как и OSPF, IS-IS является протоколом по состоянию связи и поддерживает иерархическую маршрутизацию, типы обслуживания (TOS), разделение трафика по нескольким путям и аутентификацию.

В IS-IS определены маршрутизаторы двух типов: уровня 1 для маршрутизации внутри области и уровня 2 для точек назначения вне области (последние можно рассматривать как аналоги магистральных маршрутизаторов OSPF). Маршрутизатор уровня 1 для промежуточных систем пересылает трафик, направленный вне границ области, на ближайший маршрутизатор уровня 2. Трафик маршрутизируется далее на маршрутизатор уровня 2 области назначения.

Многие механизмы OSPF основаны на подобных (но не идентичных) механизмах IS-IS, например объявления о состоянии связи, поток сообщений и последовательные номера.

Некоторые сторонники IS-IS считают, что этот протокол лучше IP и для OSI более выгодно применение единого интегрированного протокола, чем отдельных протоколов, для взаимодействия между маршрутизаторами.

По определению протокол EGP используется внутри автономной системы. Различные автономные системы свободны в выборе конкретного протокола и метрик, наиболее подходящих для каждого конкретного случая. Однако как сделать правильный выбор для маршрутизации трафика между различными автономными системами?

Многие годы в Интернете широко использовался простой протокол внешнего шлюза (Exterior Gateway Protocol — EGP) для обеспечения автономных систем маршрутизацией информации во внешнюю сеть. Он характеризуется очень простой структурой. Маршрутизаторы EGP соседних автономных систем обмениваются сведениями о достижимых через них сетях.

EGP был разработан еще в начале 80-х годов, когда Интернет имел очень простую топологию, состоящую из магистрали и набора сетей, непосредственно подключенных к этой магистрали. Когда Интернет достиг современного размера и стал представлять собой топологию в виде сети сетей, EGP используется для пересылки сведений о доступе через цепочки автономных систем (см. рис. 8.20).
