После знакомства с физическим перемещением битов в носителе и маршрутизацией датаграмм в Интернете, настало время рассмотреть службы для приложений, связанные с пересылкой данных. Начнем с протокола пользовательских датаграмм (User Datagram Protocol — UDP). Это достаточно простой протокол, позволяющий приложениям обмениваться отдельными сообщениями.

Для каких целей используются эти службы? Существует множество приложений, построенных совершенно естественным способом поверх UDP. Так можно, например, реализовать простую систему просмотра базы данных. Кроме того, мы уже упоминали о системе DNS , сформированной на основе UDP (см. рис. 9.1).

Рис. 9.1.Вопрос и ответ DNS

Нагрузки по открытию и закрытию соединений при пересылке большого объема сообщений могут быть исключены благодаря передаче простых запросов и ответов. Кроме того, UDP служит прекрасной основой для конструирования средств мониторинга, отладки, обслуживания или тестирования.

UDP является первичной службой, пересылающей простые отдельные сообщения в IP для последующей передачи по сети. Поскольку IP не обеспечивает надежности пересылки, то нет и гарантий доставки сообщения. Если приложение пытается пересылать свои запросы в датаграммах UDP, но не получает ответов за разумный интервал времени, приложению следует повторно переслать данные.

Иногда это приводит к дублированию запросов на сервере. Если приложение включит в свое сообщение идентификатор транзакции, сервер сможет распознать дублирование и исключить дополнительную копию сообщения. За эти действия ответственно само приложение, а не UDP.

Одним из преимуществ UDP является использование этого протокола для широковещательных и многоадресных рассылок из приложений. Например, широковещательная рассылка клиента BOOTP запрашивает инициализационные параметры.

Что происходит после прибытия данных в хост назначения? Как выполняется их доставка в нужное приложение (процесс)?

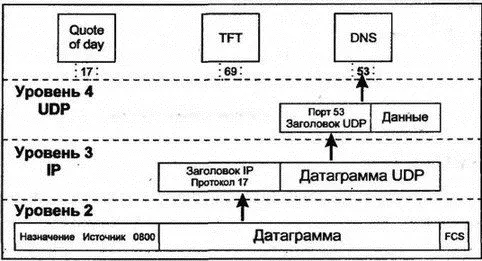

На рис. 9.2 видно, что для каждого уровня существует идентификатор протокола, указывающий операции, выполняемые над данными. На втором уровне тип Ethernet X'08-00 в заголовке кадра показывает, что кадр нужно передать в IP. На третьем уровне поле протокола в заголовке IP указывает протокол четвертого уровня, куда нужно переслать данные (например, 6 для TCP или 17 для UDP).

Рис. 9.2.Пересылка данных до уровня приложений

Хост может участвовать одновременно в нескольких коммуникациях. Так как же из общего потока выделяется датаграмма UDP и доставляется на нужный уровень приложения? Такой процесс пересылки данных в требуемый процесс часто называют демультиплексированием. Ответ состоит в том, что каждой конечной коммуникационной точке UDP присвоен 16-разрядный идентификатор, называемый номером порта. Термин "порт" не очень удачен для данного идентификатора. Порт для клиентской и серверной частей приложения не имеет никакого отношения к портам оборудования и физическому пути пересылки данных).

Порты с номерами от 0 до 1023 зарезервированы для стандартных служб. Такие порты называются общеизвестными (well-known). Их использование позволяет клиенту идентифицировать службу, к которой он хочет получить доступ. Например, доступ к DNS (которая основана на UDP) производится через общеизвестный порт 53.

Кто назначает общеизвестные порты? Как не трудно догадаться, этим занимается IANA. Номера портов для определенных приложений регистрируются этой организацией и публикуются в документе RFC Assigned Numbers (присвоенные номера). Сокращенный список портов UDP из текущего документа RFC Assigned Numbers показан в таблице 9.1.

Таблица 9.1 Примеры общеизвестных портов UDP

Несколько общеизвестных служб обеспечивает модули для тестирования, отладки и измерений. Например, echo (эхо) с портом 7, соответствуя своему имени, возвращает любую посланную на этот порт датаграмму. Служба Discard (отмена) порта 9, наоборот, удаляет из сети любую посланную на этот порт датаграмму. Character generator (генератор символов) отвечает на любое сообщение датаграммой, содержащей от 0 до 512 байт. Количество байт выбирается случайным образом.

Служба quote of the day (цитата дня) отвечает на любую датаграмму определенным сообщением, например, в некоторых системах программа fortune выводит при регистрации "мудрые" советы (в данном примере приведена фраза Уинстона Черчилля: "Человек может случайно споткнуться об истину, но в большинстве случаев не замечает ее и сосредоточенно продолжает дальнейший поиск".):

> fortune

Churchill's Commentary on Man:

Man will occasionally stumble over the truth, but most of the

time he will pick himself up and continue on.

Служба daytime (время дня) отвечает на любые датаграммы сообщением, содержащим текущую дату и время в формате ASCII. Такой формат можно прочитать на экране без дополнительных преобразований. Иначе ведет себя служба Network Time Protocol (NTP), обеспечивающая надежный метод синхронизации компьютеров сети.
