Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

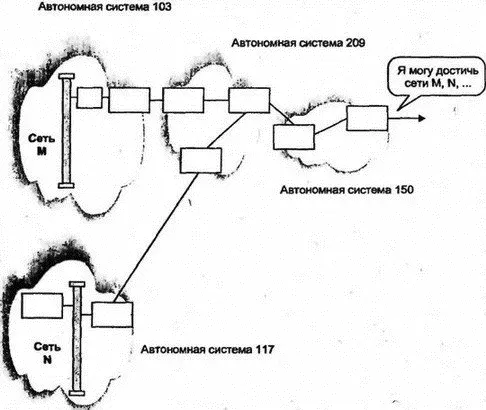

Рис. 8.20.Простое сообщение EGP в сложной сети

EGP не раскрывает, через какие маршрутизаторы будет проходить датаграмма на пути следования к внешней точке назначения. Он скрывает и сведения о пересекаемых на этом пути автономных системах. Простейшие сведения о достижимости, предоставляемые EGP, не соответствуют используемому современному оборудованию. Применение EGP сокращается, поэтому мы рассмотрим его очень кратко.

Маршрутизатор EGP конфигурируется с адресом IP для одного или нескольких внешних соседних маршрутизаторов. Обычно внешние соседи соединены с общей сетью с множественным доступом или объединены одной линией "точка-точка".

EGP позволяет маршрутизатору определить, какие из сетей доступны через его внешнего соседа. В EGP используются следующие понятия:

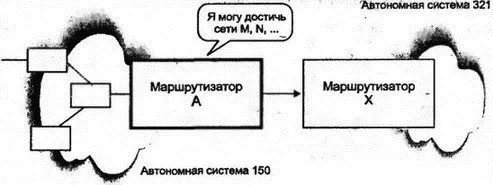

Содержание сообщений Network Reachability требует несколько большего обсуждения. Если внешний сосед соединен с линией "точка-точка", то сообщение должно идентифицировать сети, которых можно достичь через отправителя сообщения. Обеспечиваются сведения о счетчике попаданий для каждой точки назначения. На рис. 8.21 показана такая конфигурация — маршрутизатор А отчитывается о достижимости сетей перед маршрутизатором X.

Рис. 8.21.Сообщения Network Reachability

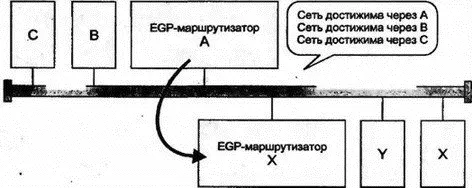

Как показано на рис. 8.22, иногда несколько маршрутизаторов различных автономных систем совместно используют сеть с множественным доступом. В этом случае маршрутизатор А по протоколу EGP будет информировать маршрутизатор X о достижимых через А, В и С сетях, предоставляя для каждой из них значения счетчика попаданий. Точно так же EGP-маршрутизатор X будет информировать маршрутизатор А о сетях, достижимых через X, Y и Z.

Рис. 8.22.Эффективный обмен информацией EGP

Маршрутизаторы А и X являются прямыми соседями (direct neighbor), а В и С — косвенными (indirect) для маршрутизатора X.

Если откажет маршрутизатор А, то X должен попытаться использовать одного из своих косвенных соседей (В или С) как прямого соседа для протокола EGP.

Сообщения EGP пересылаются непосредственно в датаграммах IP, имеющих в поле протокола значение 8.

В Интернете широко используется протокол граничного шлюза (Border Gateway Protocol — BGP). Текущей версией протокола является BGP-4.

В современном Интернете существует множество провайдеров, объединенных между собой на манер сети межсоединений. При движении к точке своего назначения трафик часто пересекает сети различных провайдеров. Например, показанный ниже путь начинается в JVNC, пересекает MCI, SPRINT и маршрутизатор NYSERNET, а затем достигает точки своего назначения.

> traceroute nyu.edu

traceroute to CMCL2.NYU.EDU (123.122.128.2), 30 hops max, 40 byte packets

1 nomad-gateway.jvnc.net (128.121.50.5C) 3 ms 3 ms 2 ms

2 liberty-gateway.jvnc.net (130.94.40.250) 49 ms 10 ms 21 ms

3 border2-hssi2-0.NewYork.mci.net (204.70.45.9) 13 ms 12 ms 19 ms

4 sprint-nap.NewYork.mci.net (204.70.45.6) 33 ms 25 ms 19 ms

5 sl-pen-2-F4/0.sprintlink.net (192.157.69.9) 24 ms 21 ms 21 ms

6 ny-nyc-2-H1/0-T3.nysernet.net (144.228.62.6) 31 ms 29 ms 24 ms

7 ny-nyc-3-F0/p.nysernet.net (169.130.10.3) 31 ms 23 ms 20 ms

8 ny-nyu-1-h1/0-T3.nysernet.net (169.130.13.18) 21 ms 34 ms 19 ms

9 NYU.EDU (128.122.128.2) 19 ms 22 ms 21 ms

Целью BGP является поддержка маршрутизации через цепочку автономных систем и предотвращение формирования зацикливания. Для этого системы BGP обмениваются информацией о путях к сетям, которых они могут достичь. В отличие от EGP, BGP показывает всю цепочку автономных систем, которые нужно пройти по пути к заданной сети.

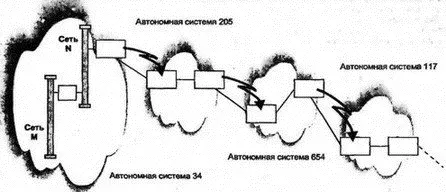

Например (см. рис. 8.23), система BGP в автономной системе 34 сообщает автономной системе (АС) 205, что сети M к N находятся в этой АС. АС 205 отчитывается о пути к M и N через себя и через АС 34. Затем АС 654 указывает на путь к M к N через себя и АС 205 и 34. В этом процессе происходит увеличение длины маршрута, но для каждой следующей системы в отчете приводится описание полного пути. Таким образом, информация о доступности в BGP включает полную цепочку автономных систему которые пересекаются по пути следования к точке назначения.

Рис. 8.23.Цепочка BGP из автономных систем

Путь приводится в том порядке, в котором будут пересекаться автономные системы по пути следования к точке назначения:

654, 205, 34

Когда эти сведения будет передавать АС 117, она добавит себя в начало:

117, 654, 205, 34

Отметим, насколько просто выявляются и устраняются кольца зацикливания. Когда АС получает объявление, в котором видит собственный идентификатор, она просто игнорирует такое объявление.

Кроме отчета о маршруте к отдельной сети, BGP способен распознать объединенный набор сетей, используя для этого префикс CIDR.

Маршрут в Интернете состоит из сети назначения и инструкций по ее достижению. Наблюдается огромное увеличение числа маршрутов вследствие увеличения числа сетей.

Необходимы меры по управлению маршрутами. Текущим методом сокращения количества маршрутов является присваивание блока адресов с общим префиксом каждому провайдеру, который выделяет из этого блока подблоки своим клиентам.

Длина префикса провайдера определяется числом, указывающим в битах размер префикса в IP-адресе. Трафик может направляться из внешней автономной системы к провайдеру и его клиентам, предполагая использование одного маршрута, соответствующего префиксу. Затем провайдер самостоятельно использует длинный префикс для направления трафика каждой из автономных систем своих клиентов.
