Процесс передает данные потоку с помощью системных вызовов write(2) и putmsg(2) . Системный вызов write(2) , представляющий собой унифицированный интерфейс передачи данных любым устройствам, позволяет производить передачу простых данных в виде потока байтов, не сохраняя границы логических записей. Системный вызов putmsg(2) , предназначенный специально для работы с потоками, позволяет процессу за один вызов передать управляющее сообщение и данные. Головной модуль преобразует эту информацию в единое сообщение с сохранением границ записи.

Системный вызов putmsg(2) имеет вид:

#include

int putmsg(int fildes, const struct strbuf *ctlptr,

const struct strbuf* dataptr, int flags);

С помощью этого вызова головной модуль формирует сообщение, состоящее из управляющей части M_PROTOи данных, передаваемых в блоках M_DATA. Содержимое сообщения передается с помощью указателей на структуру strbuf— ctlptrдля управляющего блока и dataptrдля блоков данных.

Структура strbufимеет следующий формат:

struct strbuf {

int maxlen;

int len;

void *buf;

}

где maxlenне используется, len— размер передаваемых данных, buf— указатель на буфер.

С помощью аргумента flagsпроцесс может передавать экстренные сообщения, установив флаг RS_HIPRI.

В обоих случаях головной модуль формирует сообщение и с помощью функции canput(9F) проверяет, способен ли следующий вниз по потоку модуль, обеспечивающий механизм управления передачей, принять его. Если canput(9F) возвращает истинный ответ, сообщение передается вниз по потоку с помощью функции putnext(9F) , а управление возвращается процессу. Если canput(9F) возвращает ложный ответ, выполнение процесса блокируется, и он переходит в состояние сна, пока не рассосется образовавшийся затор. Заметим, что возврат системного вызова еще не гарантирует, что данные получены устройством. Возврат из write(2) или putmsg(2) свидетельствует лишь о том, что данные были успешно скопированы в адресное пространство ядра, и в виде сообщения направлены вниз по потоку.

Процесс может получить данные из потока с помощью системных вызовов read(2) и getmsg(2) . Стандартный вызов read(2) позволяет получать только обычные данные без сохранения границ сообщений. [63] С помощью сообщения M_SETOPTS можно дать указания головному модулю обрабатывать сообщения M_PROTO как обычные данные. В этом случае вызов read(2) будет возвращать содержимое как сообщений M_DATA , так и M_PROTO . Однако информация о типе сообщения (данных) и границы сообщений сохранены не будут. В отличие от этого вызова getmsg(2) позволяет получать данные сообщений типов M_DATAи M_PROTO, при этом сохраняются границы сообщений. Например, если полученное сообщение состоит из блока M_PROTOи нескольких блоков M_DATA, вызов getmsg(2) корректно разделит сообщение на две части: управляющую информацию и собственно данные.

Вызов getmsg(2) имеет вид:

#include

int getmsg(int fildes, struct strbuf *ctlptr,

struct strbuf *dataptr, int *flagsp);

С помощью вызова getmsg(2) прикладной процесс может получить сообщение, причем его управляющие и прикладные данные будут помещены в буферы, адресуемые ctlptrи dataptrсоответственно. Так же как и в случае putmsg(2) эти указатели адресуют структуру strbuf, которая отличается только тем, что поле maxlenопределяет максимальный размер буфера, a lenустанавливается равным фактическому числу полученных байтов. По умолчанию getmsg(2) получает первое полученное сообщение, однако с помощью флага RS_HIPRI, установленного в переменной, адресуемой аргументом flagsp, процесс может потребовать получение только экстренных сообщений.

В обоих случаях, если данные находятся в головном модуле, ядро извлекает их из сообщения, копирует в адресное пространство процесса и возвращает управление последнему. Если же в головном модуле отсутствуют сообщения, ожидающие получения, выполнение процесса блокируется, и он переходит в состояние сна до прихода сообщения.

Когда головной модуль получает сообщение, ядро проверяет, ожидает ли его какой-либо процесс. Если такой процесс имеется, ядро пробуждает процесс, копирует данные в пространство задачи и производит возврат из системного вызова. Если ни один из процессов не ожидает получения сообщения, оно буферизуется в очереди чтения головного модуля.

Как и для обычных драйверов устройств, рассмотренных ранее, прежде чем процесс сможет получить доступ к драйверу STREAMS, необходимо встроить драйвер в ядро системы и создать специальный файл устройства — файловый интерфейс доступа. Независимо от того, как именно осуществляется встраивание (статически с перекомпиляцией ядра, или динамически), для этого используются три структуры данных, определенных для любого драйвера или модуля STREAMS: module_info, qinitи streamtab. Связь между ними представлена на рис. 5.21.

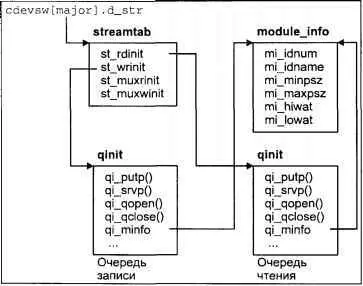

Рис. 5.21. Конфигурационные данные драйвера (модуля) STREAMS

Структура streamtabиспользуется ядром для доступа к точкам входа драйвера или модуля — к процедурам его очередей xx open(), xx close(), xx put()и xx service(). Для этого streamtabсодержит два указателя на структуры qinit, соответственно, для обработки сообщений очереди чтения и записи. Два других указателя, также на структуры qinit, используются только для мультиплексоров для обработки команды I_LINK, используемой при конфигурации мультиплексированного потока. Каждая структура qinitопределяет процедуры, необходимые для обработки сообщений вверх и вниз по потоку (очередей чтения и записи). Функции xx open()и xx close()являются общими для всего модуля и определены только для очереди чтения. Все очереди модуля имеют ассоциированную с ними процедуру xx put(), в то время как процедура xx service()определяется только для очередей, реализующих управление передачей. Каждая структура qinitтакже имеет указатель на структуру module_info, которая обычно определяется для всего модуля и хранит базовые значения таких параметров, как максимальный и минимальный размеры передаваемых пакетов данных ( mi_maxpsz, mi_minpsz), значения ватерлиний ( mi_hiwat, mi_lowait), а также идентификатор и имя драйвера (модуля) ( mi_idnum, mi_idname).

Доступ к драйверам STREAMS осуществляется с помощью коммутатора символьных устройств — таблицы cdevsw[]. Каждая запись этой таблицы имеет поле d_str, которое равно NULLдля обычных символьных устройств. Для драйверов STREAMS это поле хранит указатель на структуру streamtabдрайвера. Таким образом, через коммутатор устройств ядро имеет доступ к структуре streamtabдрайвера, а значит и к его точкам входа. Для обеспечения доступа к драйверу из прикладного процесса необходимо создать файловый интерфейс — т.е. специальный файл символьного устройства, старший номер которого был бы равен номеру элемента cdevsw[], адресующего точки входа драйвера.
