Уильям Стивенс - UNIX: разработка сетевых приложений

■ Обновляется элемент msg_controllen— его новым значением становится фактический размер записанных вспомогательных данных. Этот аргумент также является аргументом типа «значение-результат», и его результат по завершении функции равен 16.

■ Элемент msg_flagsизменяется функцией recvmsg, но процессу никакие флаги не возвращаются.

В табл. 14.3 показаны различия между рассмотренными пятью группами функций ввода-вывода.

Таблица 14.3. Сравнение пяти групп функций ввода-вывода

Вспомогательные данные (ancillary data) можно отправлять и получать, используя элементы msg_controlи msg_controllenструктуры msghdrс функциями sendmsgи recvmsg. Другой термин, используемый для обозначения вспомогательных данных, — управляющая информация ( control information ). В этом разделе мы рассматриваем данное понятие и показываем структуру и макросы, используемые для создания и обработки вспомогательных данных. Примеры программ мы откладываем до следующих глав, в которых рассказывается о применении вспомогательных данных.

В табл. 14.4 приводится обобщение различных вариантов применения вспомогательных данных, рассматриваемых в этой книге.

Таблица 14.4. Использование вспомогательных данных

Набор протоколов OSI также использует вспомогательные данные для различных целей, которые мы не рассматриваем в этой книге.

Вспомогательные данные состоят из одного или более объектов вспомогательных данных ( ancillary data objects ), каждый из которых начинается со структуры cmsghdr, определяемой подключением заголовочного файла :

struct cmsghdr {

socklen_t cmsg_len; /* длина структуры в байтах */

int cmsg_level; /* исходящий протокол */

int cmsg_type; /* тип данных, специфичный для протокола */

/* далее следует массив символов без знака cmsg_data[] */

};

Мы уже видели эту структуру на рис. 14.2, когда она использовалась с параметром сокета IP_RECVDSTADDRдля возвращения IP-адреса получателя полученной дейтаграммы UDP. Вспомогательные данные, на которые указывает элемент msg_control, должны быть соответствующим образом выровнены для структуры cmsghdr. Один из способов выравнивания мы показываем в листинге 15.7.

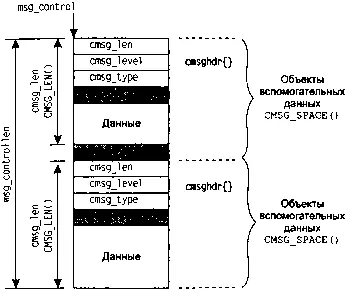

На рис. 14.3 приводится пример двух объектов вспомогательных данных, содержащихся в буфере управляющей информации.

Рис. 14.3. Два объекта вспомогательных данных

Элемент msg_controlуказывает на первый объект вспомогательных данных, а общая длина вспомогательных данных задается элементом msg_controllen. Каждому объекту предшествует структура cmsghdr, которая описывает объект. Между элементом cmsg_typeи фактическими данными может существовать заполнение, а также заполнение может быть в конце данных, перед следующим объектом вспомогательных данных. Пять макросов CMSG_xxx, которые мы описываем далее, учитывают это возможное заполнение.

Не все реализации поддерживают наличие нескольких объектов вспомогательных данных в буфере управляющей информации.

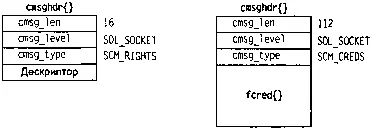

На рис. 14.4 приводится формат структуры cmsghdrпри ее использовании с доменным сокетом Unix для передачи дескрипторов (см. раздел 15.7) или передачи данных, идентифицирующих пользователя (см. раздел 15.8).

Рис. 14.4. Структура cmsghdr при использовании с доменными сокетами Unix

Предполагается, что каждый из трех элементов структуры cmsghdrзанимает 4 байта и между структурой cmsghdrи данными нет заполнения. При передаче дескрипторов содержимое массива cmsg_data— это фактические значения дескрипторов. На этом рисунке мы показываем только один передаваемый дескриптор, но в общем может передаваться и более одного дескриптора (тогда значение элемента cmsg_lenбудет равно 12 плюс число дескрипторов, умноженное на 4, если считать, что каждый дескриптор занимает 4 байта).

Вспомогательные данные, возвращаемые функцией recvmsg, могут содержать любое число объектов вспомогательных данных. Чтобы скрыть возможное заполнение от приложения, для упрощения обработки вспомогательных данных определены следующие пять макросов (что требует включения заголовочного файла ).

#include

#include /* для макроса ALIGN во многих реализациях */

struct cmsghdr *CMSG_FIRSTHDR(struct msghdr * mhdrptr );

Возвращает: указатель на первую структуру cmsghdr или NULL, если нет вспомогательных данных

struct cmsghdr *CMSG_NXTHDR(struct msghdr * mhdrptr , struct cmsghdr * cmsgptr );

Возвращает: указатель на структуру cmsghdr или NULL, если нет больше объектов вспомогательных данных

unsigned char *CMSG_DATA(struct cmsghdr * cmsgptr );

Возвращает: указатель на первый байт данных, связанных со структурой cmsghdr

unsigned int CMSG_LEN(unsigned int length );

Возвращает: значение, которое записывается в cmsg_len

unsigned int CMSG_SPACE(unsigned int length );

Возвращает: общий размер объекта вспомогательных данных

В POSIX определены первые пять макросов, а в [113] определены последние два.

Эти макросы могли бы быть использованы в следующем псевдокоде:
