Рис. 21.4. Пять локальных сетей с пятью маршрутизаторами многоадресной передачи

Здесь изображены пять локальных сетей, соединенных пятью маршрутизаторами многоадресной передачи.

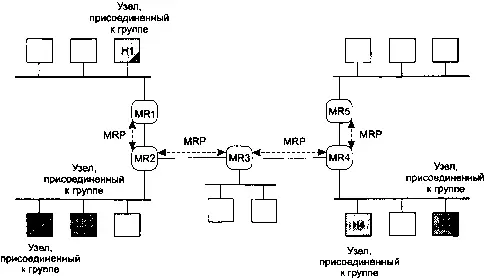

Будем считать, что некая программа запущена на пяти из показанных узлов (скажем, программа прослушивания группового аудиосеанса), и эти пять программ присоединяются к данной группе. Тогда каждый из пяти узлов присоединяется к группе. Мы также считаем, что каждый маршрутизатор многоадресной передачи общается с соседними маршрутизаторами многоадресной передачи при помощи протокола маршрутизации многоадресной передачи ( multicast routing protocol ), который мы обозначим просто MRP. Это показано на рис. 21.5.

Рис. 21.6. Отправка пакетов на адрес многоадресной передачи в глобальной сети

Проследим шаги, которые проходит пакет от отправителя до получателей.

■ Пакеты многоадресной передачи рассылаются отправителем в левой верхней локальной сети. Получатель H1 получает их (так как он присоединился к группе), как и MR1 (поскольку маршрутизатор многоадресной передачи должен получать все пакеты многоадресного вещания).

■ MR1 передает пакет многоадресной передачи дальше маршрутизатору MR2, поскольку протокол маршрутизации многоадресной передачи сообщил MR1, что MR2 должен получить пакеты, предназначенные для этой группы.

■ MR2 передает этот пакет присоединенной локальной сети, поскольку узлы H2 и H3 входят в группу. Он также создает копию пакета и отправляет ее MR3.

Создание копии пакета маршрутизатором свойственно только многоадресной передаче. Пакет направленной передачи никогда не дублируется при передаче маршрутизаторами.

■ MR3 с отправляет пакет многоадресной передачи маршрутизатору MR4, но не передает копию в свою локальную сеть, потому что ни один из узлов в этой сети не присоединился к группе.

■ MR4 передает пакет на присоединенную локальную сеть, поскольку узлы H4 и H5 входят в группу. Он не создает копии пакета и не отправляет пакет маршрутизатору MR, поскольку ни один из узлов присоединенной к MR локальной сети не входит в группу, и MR4 знает об этом из информации о маршрутизации многоадресной передачи, которой он обменялся с MR.

Две менее желательные альтернативы многоадресной передаче в глобальной сети — лавинная адресация ( broadcast flooding ) и отправка индивидуальных копий каждому получателю. В первом случае отправитель будет передавать широковещательные пакеты, а каждый маршрутизатор будет передавать пакет с каждого из своих интерфейсов, кроме принимающего. Ясно, что это увеличит число незаинтересованных узлов и маршрутизаторов, которым придется получать этот пакет.

Во втором случае отправитель должен знать IP-адреса всех получателей и отослать каждому по копии пакета. В случае с пятью пакетами, который представлен на рис. 21.6, это потребует пяти пакетов в локальной сети отправителя, четырех пакетов, идущих от MR1 к MR2, и двух пакетов, идущих от MR2 к MR3 и к MR4. А если получателей будет миллион?!

Внедрение многоадресной передачи в глобальные сети было затруднено несколькими обстоятельствами. Главная проблема заключается в том, что протокол маршрутизации MRP, описанный в разделе 21.4, должен обеспечивать доставку данных от всех отправителей (которые могут располагаться в сети совершенно произвольным образом) всем получателям (которые также могут быть размещены произвольно). Еще одна проблема связана с выделением адресов: адресов многоадресной передачи IPv4 недостаточно для того, чтобы можно было статически назначать их всем, кому они нужны, как это делается с адресами направленной передачи. Чтобы передавать многоадресные сообщения в глобальной сети, не конфликтуя с другими отправителями, нужно иметь уникальный адрес, однако механизма глобального выделения адресов еще не существует.
