Другой пример программного обеспечения, лежащего поблизости от точки (0, 0) — конкретная библиотека вспомогательных функций. Хотя такая библиотека имеет метрику I со значением 1, в действительности она может быть очень негибкой. Возьмем для примера компонент String. Даже при том, что все классы в нем конкретны, он используется настолько широко, что его изменение может породить хаос. Поэтому String — негибкий.

Негибкие компоненты в зоне, окружающей точку (0, 0), безопасны, потому что, скорее всего, не будут изменяться. По этой причине проблемы вызывают только изменчивые программные компоненты, находящиеся в зоне боли. Чем более изменчив компонент, находящийся в зоне боли, тем больше «боли» он доставляет. Фактически изменчивость можно рассматривать как третью ось графика. С этой точки зрения на рис. 14.13 изображена самая болезненная плоскость, где изменчивость = 1.

Рассмотрим компонент рядом с точкой (1, 1). Такие компоненты также нежелательны, потому что они максимально абстрактны и не имеют входящих зависимостей. Они бесполезны. Поэтому данная область так и называется: зона бесполезности .

Программные сущности, находящиеся в этой области, являются своего рода осколками. Часто это оставшиеся абстрактные классы, которые так и не были реализованы. Нам иногда доводится натыкаться на них в системах, где они лежат без использования.

Компонент, находящийся глубоко в зоне бесполезности, должен содержать значительную долю таких сущностей. Очевидно, что присутствие таких бесполезных сущностей нежелательно.

Кажется очевидным, что наиболее изменчивые компоненты должны находиться как можно дальше от зон исключения. Точки, максимально удаленные от обеих зон, лежат на прямой, соединяющей точки (1, 0) и (0, 1). Я называю эту прямую главной последовательностью [32] Автор просит у читателей снисходительности за такое высокопарное заимствование из астрономии. .

Компонент, располагающийся на главной последовательности, не «слишком абстрактный» для своей устойчивости и не «слишком неустойчив» для своей абстрактности. Он не бесполезен и не доставляет особенной боли. От него зависят другие компоненты в меру его абстрактности, и сам он зависит от других в меру конкретности.

Самыми желательными позициями для компонента являются конечные точки главной последовательности. Хорошие архитекторы стремятся разместить подавляющее большинство компонентов в этих точках. Однако, по моему опыту, в большой системе всегда найдется несколько компонентов, недостаточно абстрактных и недостаточно устойчивых. Такие компоненты обладают великолепными характеристиками, когда располагаются на или вблизи главной последовательности.

Мы подошли к последней нашей метрике. Коль скоро желательно, чтобы компонент располагался на или вблизи главной последовательности, можно определить метрику, выражающую удаленность компонента от идеала.

• D [33] В предыдущих публикациях я дал этой метрике имя В’. Теперь я не вижу причин продолжать эту практику. : расстояние. D = | A + I –1| . Эта метрика принимает значения из диапазона [0, 1]. Значение 0 указывает, что компонент находится прямо на главной последовательности. Значение 1 сообщает, что компонент располагается на максимальном удалении от главной последовательности.

Взяв на вооружение эту метрику, можно исследовать весь дизайн на близость к главной последовательности. Метрику D можно вычислить для любого компонента. Любой компонент со значением метрики D , далеким от нуля, требует пересмотра и реструктуризации.

Также можно выполнить статистический анализ дизайна. Можно найти среднее и дисперсию всех метрик D для компонентов в нашей архитектуре. Если среднее и дисперсия близки к нулю, значит, весь дизайн находится рядом с главной последовательностью. Для дисперсии можно установить «контрольные границы» и рассматривать выход за эти границы как признак появления компонентов, оказавшихся в «исключительной» зоне, в сравнении с остальными.

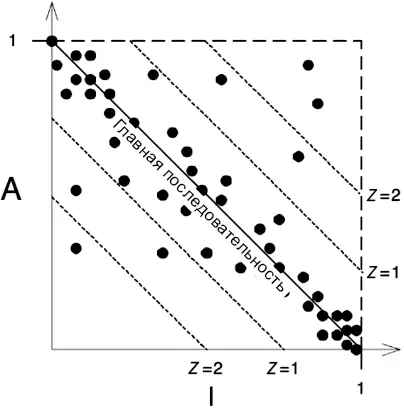

На диаграмме рассеяния, изображенной на рис. 14.14, можно видеть, что основная масса компонентов располагается вдоль главной последовательности, но некоторые отклоняются от среднего более чем на одно стандартное отклонение ( Z = 1). На эти отклоняющиеся компоненты следует обратить особое внимание. По каким-то причинам они оказались слишком абстрактными и с малым количеством входящих зависимостей или слишком конкретными и с большим количеством входящих зависимостей.

Рис. 14.14.Диаграмма рассеяния компонентов

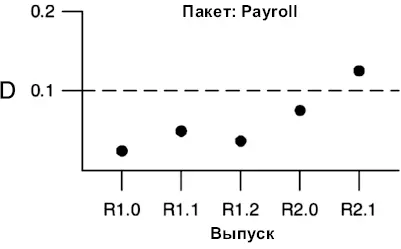

Другой интересный способ использования метрик — построение графика изменения метрики D каждого компонента с течением времени. График на рис. 14.15 демонстрирует изменение метрики D вымышленного компонента. Можно заметить, что в последних нескольких выпусках в компонент Payroll проникли какие-то странные зависимости. На график нанесен контрольный порог для D = 0.1. В точке R2.1 порог оказался превышен, поэтому стоит побеспокоиться и узнать, почему компонент отдалился от главной последовательности.

Рис. 14.15.График изменения метрики D компонента с течением времени

Метрики управления зависимостями , описанные в этой главе, помогают получить количественную оценку соответствия структуры зависимостей и абстракции дизайна тому, что я называю «хорошим» дизайном. Как показывает опыт, есть хорошие зависимости, есть плохие. Данная оценка отражает этот опыт. Однако метрики не являются истиной в последней инстанции; это всего лишь измерения на основе произвольного стандарта. Эти метрики несовершенны — в лучшем случае, но я надеюсь, что вы найдете их полезными.

Слово «архитектура» вызывает ассоциации с такими понятиями, как власть и тайна. Оно заставляет нас воображать себе важные решения и высочайшее техническое мастерство. Архитектура программного обеспечения находится на вершине технических достижений. Думая об архитекторе программного обеспечения, мы представляем кого-то, обладающего властью и пользующегося непререкаемым авторитетом. Какой молодой и целеустремленный разработчик не мечтает стать архитектором?
