1) регистра таблицы глобальных дескрипторов gdtr (Global Descriptor Table Register), имеющего размер 48 бит и содержащего 32-битовый (биты 16–47) базовый адрес глобальной дескрипторной таблицы GDT и 16-битовое (биты 0—15) значение предела, представляющее собой размер в байтах таблицы GDT;

2) регистра таблицы локальных дескрипторов ldtr (Local Descriptor Table Register), имеющего размер 16 бит и содержащего так называемый селектор дескриптора локальной дескрипторной таблицы LDT Этот селектор является указателем в таблице GDT, который и описывает сегмент, содержащий локальную дескрипторную таблицу LDT;

3) регистра таблицы дескрипторов прерываний idtr (Interrupt Descriptor Table Register), имеющего размер 48 бит и содержащего 32-битовый (биты 16–47) базовый адрес дескрипторной таблицы прерываний IDT и 16-битовое (биты 0—15) значение предела, представляющее собой размер в байтах таблицы IDT;

4) 16-битового регистра задачи tr (Task Register), который подобно регистру ldtr, содержит селектор, т. е. указатель на дескриптор в таблице GDT Этот дескриптор описывает текущий сегмент состояния задачи (TSS – Task Segment Status). Этот сегмент создается для каждой задачи в системе, имеет жестко регламентированную структуру и содержит контекст (текущее состояние) задачи. Основное назначение сегментов TSS – сохранять текущее состояние задачи в момент переключения на другую задачу.

Это очень интересная группа регистров, предназначенных для аппаратной отладки. Средства аппаратной отладки впервые появились в микропроцессоре i486. Аппаратно микропроцессор содержит восемь регистров отладки, но реально из них используются только шесть.

Регистры dr0, dr1, dr2, dr3 имеют разрядность 32 бита и предназначены для задания линейных адресов четырех точек прерывания. Используемый при этом механизм следующий: любой формируемый текущей программой адрес сравнивается с адресами в регистрах dr0… dr3, и при совпадении генерируется исключение отладки с номером 1.

Регистр dr6 называется регистром состояния отладки. Биты этого регистра устанавливаются в соответствии с причинами, которые вызвали возникновение последнего исключения с номером 1.

Перечислим эти биты и их назначение:

1) b0 – если этот бит установлен в 1, то последнее исключение (прерывание) возникло в результате достижения контрольной точки, определенной в регистре dr0;

2) b1 – аналогично b0, но для контрольной точки в регистре dr1;

3) b2 – аналогично b0, но для контрольной точки в регистре dr2;

4) bЗ – аналогично b0, но для контрольной точки в регистре dr3;

5) bd (бит 13) – служит для защиты регистров отладки;

6) bs (бит 14) – устанавливается в 1, если исключение 1 было вызвано состоянием флага tf = 1 в регистре eflags;

7) bt (бит 15) устанавливается в 1, если исключение 1 было вызвано переключением на задачу с установленным битом ловушки в TSS t = 1.

Все остальные биты в этом регистре заполняются нулями. Обработчик исключения 1 по содержимому dr6 должен определить причину, по которой произошло исключение, и выполнить необходимые действия.

Регистр dr7 называется регистром управления отладкой. В нем для каждого из четырех регистров контрольных точек отладки имеются поля, позволяющие уточнить следующие условия, при которых следует сгенерировать прерывание:

1) место регистрации контрольной точки – только в текущей задаче или в любой задаче. Эти биты занимают младшие 8 бит регистра dr7 (по 2 бита на каждую контрольную точку (фактически точку прерывания), задаваемую регистрами dr0, dr1, dr2, dr3 соответственно).

Первый бит из каждой пары – это так называемое локальное разрешение; его установка говорит о том, что точка прерывания действует, если она находится в пределах адресного пространства текущей задачи.

Второй бит в каждой паре определяет глобальное разрешение, которое говорит о том, что данная контрольная точка действует в пределах адресных пространств всех задач, находящихся в системе;

2) тип доступа, по которому инициируется прерывание: только при выборке команды, при записи или при записи / чтении данных. Биты, определяющие подобную природу возникновения прерывания, локализуются в старшей части данного регистра. Большинство из системных регистров программно доступно.

Программа на ассемблере представляет собой совокупность блоков памяти, называемых сегментами памяти. Программа может состоять из одного или нескольких таких блоков-сегментов. Каждый сегмент содержит совокупность предложений языка, каждое из которых занимает отдельную строку кода программы.

Предложения ассемблера бывают четырех типов:

1) команды или инструкции, представляющие собой символические аналоги машинных команд. В процессе трансляции инструкции ассемблера преобразуются в соответствующие команды системы команд микропроцессора;

2) макрокоманды. Это оформляемые определенным образом предложения текста программы, замещаемые во время трансляции другими предложениями;

3) директивы, являющиеся указанием транслятору ассемблера на выполнение некоторых действий. У директив нет аналогов в машинном представлении;

4) строки комментариев, содержащие любые символы, в том числе и буквы русского алфавита. Комментарии игнорируются транслятором.

Предложения, составляющие программу, могут представлять собой синтаксическую конструкцию, соответствующую команде, макрокоманде, директиве или комментарию. Для того чтобы транслятор ассемблера мог распознать их, они должны формироваться по определенным синтаксическим правилам. Для этого лучше всего использовать формальное описание синтаксиса языка наподобие правил грамматики. Наиболее распространенные способы подобного описания языка программирования – синтаксические диаграммы и расширенные формы Бэкуса-Наура. Для практического использования более удобны синтаксические диаграммы. К примеру, синтаксис предложений ассемблера можно описать с помощью синтаксических диаграмм, показанных на следующих рисунках.

Рис. 4. Формат предложения ассемблера

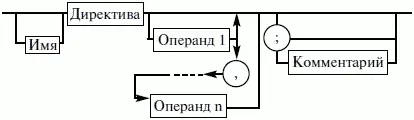

Рис. 5. Формат директив

Рис. 6. Формат команд и макрокоманд
