На этих рисунках:

1) имя метки – идентификатор, значением которого является адрес первого байта того предложения исходного текста программы, которое он обозначает;

2) имя – идентификатор, отличающий данную директиву от других одноименных директив. В результате обработки ассемблером определенной директивы этому имени могут быть присвоены определенные характеристики;

3) код операции (КОП) и директива – это мнемонические обозначения соответствующей машинной команды, макрокоманды или директивы транслятора;

4) операнды – части команды, макрокоманды или директивы ассемблера, обозначающие объекты, над которыми производятся действия. Операнды ассемблера описываются выражениями с числовыми и текстовыми константами, метками и идентификаторами переменных с использованием знаков операций и некоторых зарезервированных слов.

Как использовать синтаксические диаграммы? Очень просто: для этого нужно всего лишь найти и затем пройти путь от входа диаграммы (слева) к ее выходу (направо). Если такой путь существует, то предложение или конструкция синтаксически правильны. Если такого пути нет, значит, эту конструкцию компилятор не примет. При работе с синтаксическими диаграммами обращайте внимание на направление обхода, указываемое стрелками, так как среди путей могут быть и такие, по которым можно идти справа налево. По сути, синтаксические диаграммы отражают логику работы транслятора при разборе входных предложений программы.

Допустимыми символами при написании текста программ являются:

1) все латинские буквы: А – Z, а – z. При этом заглавные и строчные буквы считаются эквивалентными;

2) цифры от 0 до 9;

3) знаки ?, @, S, _, &

4) разделители.

Предложения ассемблера формируются из лексем, представляющих собой синтаксически неразделимые последовательности допустимых символов языка, имеющие смысл для транслятора.

Лексемами являются следующие.

1. Идентификаторы – последовательности допустимых символов, использующиеся для обозначения таких объектов программы, как коды операций, имена переменных и названия меток. Правило записи идентификаторов заключается в следующем: идентификатор может состоять из одного или нескольких символов. В качестве символов можно использовать буквы латинского алфавита, цифры и некоторые специальные знаки – _, ?, $, @. Идентификатор не может начинаться символом цифры. Длина идентификатора может быть до 255 символов, хотя транслятор воспринимает лишь первые 32, а остальные игнорирует. Регулировать длину возможных идентификаторов можно с использованием опции командной строки mv. Кроме этого, существует возможность указать транслятору на то, чтобы он различал прописные и строчные буквы либо игнорировал их различие (что и делается по умолчанию). Для этого применяются опции командной строки /mu, /ml, /mx.

2. Цепочки символов – последовательности символов, заключенные в одинарные или двойные кавычки.

3. Целые числа в одной из следующих систем счисления: двоичной, десятичной, шестнадцатеричной. Отождествление чисел при записи их в программах на ассемблере производится по определенным правилам:

1) десятичные числа не требуют для своего отождествления указания каких-либо дополнительных символов, например 25 или 139;

2) для отождествления в исходном тексте программы двоичных чисел необходимо после записи нулей и единиц, входящих в их состав, поставить латинское «b», например 10010101 b;

3) Шестнадцатеричные числа имеют больше условностей при своей записи:

а) во-первых, они состоят из цифр 0…9, строчных и прописных букв латинского алфавита а, b, с, d, е, Гили Д В, С, D, Е, Е

б) во-вторых, у транслятора могут возникнуть трудности с распознаванием шестнадцатеричных чисел из-за того, что они могут состоять как из одних цифр 0…9 (например, 190845), так и начинаться с буквы латинского алфавита (например, efl5). Для того, чтобы «объяснить» транслятору, что данная лексема не является десятичным числом или идентификатором, программист должен специальным образом выделять шестнадцатеричное число. Для этого на конце последовательности шестнадцатеричных цифр, составляющих шестнадцатеричное число, записывают латинскую букву «h». Это обязательное условие. Если шестнадцатеричное число начинается с буквы, то перед ним записывается ведущий нуль: 0 efl5 h.

Таким образом, мы разобрались с тем, как конструируются предложения программы ассемблера. Но это лишь самый поверхностный взгляд.

Практически каждое предложение содержит описание объекта, над которым или при помощи которого выполняется некоторое действие. Эти объекты называются операндами. Их можно определить так: операнды – это объекты (некоторые значения, регистры или ячейки памяти), на которые действуют инструкции или директивы, либо это объекты, которые определяют или уточняют действие инструкций или директив.

Операнды могут комбинироваться с арифметическими, логическими, побитовыми и атрибутивными операторами для расчета некоторого значения или определения ячейки памяти, на которую будет воздействовать данная команда или директива.

Рассмотрим подробнее характеристику операндов в нижеприведенной классификации:

1) постоянные или непосредственные операнды – число, строка, имя или выражение, имеющие некоторое фиксированное значение. Имя не должно быть перемещаемым, т. е. зависеть от адреса загрузки программы в память. К примеру, оно может быть определено операторами equ или =;

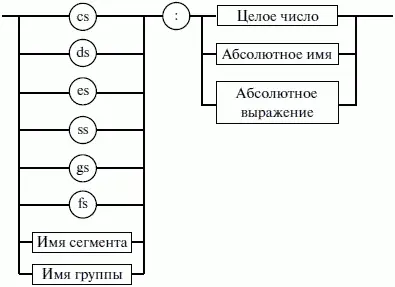

2) адресные операнды, задают физическое расположение операнда в памяти с помощью указания двух составляющих адреса: сегмента и смещения (рис. 7);

Рис. 7. Синтаксис описания адресных операндов

3) перемещаемые операнды – любые символьные имена, представляющие некоторые адреса памяти. Эти адреса могут обозначать местоположение в памяти некоторых инструкций (если операнд – метка) или данных (если операнд – имя области памяти в сегменте данных).

Перемещаемые операнды отличаются от адресных тем, что они не привязаны к конкретному адресу физической памяти. Сегментная составляющая адреса перемещаемого операнда неизвестна и будет определена после загрузки программы в память для выполнения.

Счетчик адреса – специфический вид операнда. Он обозначается знаком S. Специфика этого операнда в том, что когда транслятор ассемблера встречает в исходной программе этот символ, то он подставляет вместо него текущее значение счетчика адреса. Значение счетчика адреса или, как его иногда называют, счетчика размещения представляет собой смещение текущей машинной команды относительно начала сегмента кода. В формате листинга счетчику адреса соответствует вторая или третья колонка (в зависимости от того, присутствует или нет в листинге колонка с уровнем вложенности). Если взять в качестве примера любой листинг, то видно, что при обработке транслятором очередной команды ассемблера счетчик адреса увеличивается на длину сформированной машинной команды. Важно правильно понимать этот момент. К примеру, обработка директив ассемблера не влечет за собой изменения счетчика. Директивы, в отличие от команд ассемблера, – это лишь указания транслятору на выполнение определенных действий по формированию машинного представления программы, и для них транслятором не генерируется никаких конструкций в памяти.
