Префикс представляет собой однобайтовую величину, численное значение которой определяет ее назначение. Микропроцессор распознает по указанному значению, что этот байт является префиксом, и дальнейшая работа микропрограммы выполняется с учетом поступившего указания на корректировку ее работы. Сейчас нас интересует один из них – префикс замены (переопределения) сегмента. Его назначение состоит в том, чтобы указать микропроцессору (а по сути, микропрограмме) на то, что мы не хотим использовать сегмент по умолчанию. Возможности для подобного переопределения, конечно, ограничены. Сегмент команд переопределить нельзя, адрес очередной исполняемой команды однозначно определяется парой cs: ip. А вот сегменты стека и данных – можно. Для этого и предназначен оператор «:». Транслятор ассемблера, обрабатывая этот оператор, формирует соответствующий однобайтовый префикс замены сегмента.

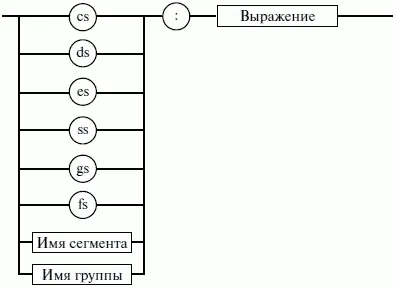

Рис. 14. Синтаксис оператора переопределения сегмента

8. Оператор именования типа структуры «.»(точка) также заставляет транслятор производить определенные вычисления, если он встречается в выражении.

9. Оператор получения сегментной составляющей адреса выражения seg возвращает физический адрес сегмента для выражения (рис. 15), в качестве которого могут выступать метка, переменная, имя сегмента, имя группы или некоторое символическое имя.

Рис. 15. Синтаксис оператора получения сегментной составляющей

10. Оператор получения смещения выражения offset позволяет получить значение смещения выражения (рис. 16) в байтах относительно начала того сегмента, в котором выражение определено.

Рис. 16. Синтаксис оператора получения смещения

Как и в языках высокого уровня, выполнение операторов ассемблера при вычислении выражений осуществляется в соответствии с их приоритетами (табл. 4). Операции с одинаковыми приоритетами выполняются последовательно слева направо. Изменение порядка выполнения возможно путем расстановки круглых скобок, которые имеют наивысший приоритет.

В ходе предыдущего обсуждения мы выяснили все основные правила записи команд и операндов в программе на ассемблере. Открытым остался вопрос о том, как правильно оформить последовательность команд, чтобы транслятор мог их обработать, а микропроцессор – выполнить.

При рассмотрении архитектуры микропроцессора мы узнали, что он имеет шесть сегментных регистров, посредством которых может одновременно работать:

1) с одним сегментом кода;

2) с одним сегментом стека;

3) с одним сегментом данных;

4) с тремя дополнительными сегментами данных.

Еще раз вспомним, что физически сегмент представляет собой область памяти, занятую командами и (или) данными, адреса которых вычисляются относительно значения в соответствующем сегментном регистре.

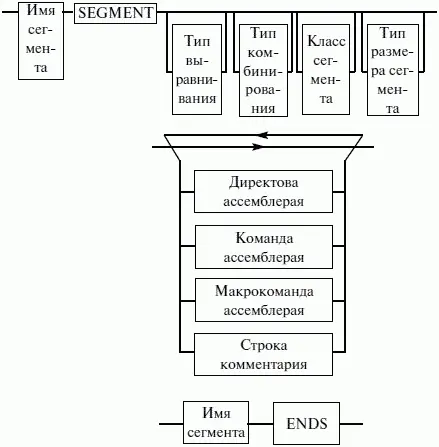

Синтаксическое описание сегмента на ассемблере представляет собой конструкцию, изображенную на рисунке 17:

Рис. 17. Синтаксис описания сегмента

Важно отметить, что функциональное назначение сегмента несколько шире, чем простое разбиение программы на блоки кода, данных и стека. Сегментация является частью более общего механизма, связанного с концепцией модульного программирования. Она предполагает унификацию оформления объектных модулей, создаваемых компилятором, в том числе с разных языков программирования. Это позволяет объединять программы, написанные на разных языках. Именно для реализации различных вариантов такого объединения и предназначены операнды в директиве SEGMENT.

Рассмотрим их подробнее.

1. Атрибут выравнивания сегмента (тип выравнивания) сообщает компоновщику о том, что нужно обеспечить размещение начала сегмента на заданной границе. Это важно, поскольку при правильном выравнивании доступ к данным в процессорах i80x86 выполняется быстрее. Допустимые значения этого атрибута следующие:

1) BYTE – выравнивание не выполняется. Сегмент может начинаться с любого адреса памяти;

2) WORD – сегмент начинается по адресу, кратному двум, т. е. последний (младший) значащий бит физического адреса равен 0 (выравнивание на границу слова);

3) DWORD – сегмент начинается по адресу, кратному четырем, т. е. два последних (младших) значащих бита равны 0 (выравнивание на границу двойного слова);

4) PARA – сегмент начинается по адресу, кратному 16, т. е. последняя шестнадцатеричная цифра адреса должна быть Oh (выравнивание на границу параграфа);

5) PAGE – сегмент начинается по адресу, кратному 256, т. е. две последние шестнадцатеричные цифры должны быть 00h (выравнивание на границу 256-байтной страницы);

6) MEMPAGE – сегмент начинается по адресу, кратному 4 Кбайт, т. е. три последние шестнадцатеричные цифры должны быть OOOh (адрес следующей 4-Кбайтной страницы памяти). По умолчанию тип выравнивания имеет значение PARA.

2. Атрибут комбинирования сегментов (комбинаторный тип) сообщает компоновщику, как нужно комбинировать сегменты различных модулей, имеющие одно и то же имя. Значениями атрибута комбинирования сегмента могут быть:

1) PRIVATE – сегмент не будет объединяться с другими сегментами с тем же именем вне данного модуля;

2) PUBLIC – заставляет компоновщик соединить все сегменты с одинаковыми именами. Новый объединенный сегмент будет целым и непрерывным. Все адреса (смещения) объектов, а это могут быть в зависимости от типа сегмента команды и данные, будут вычисляться относительно начала этого нового сегмента;

3) COMMON – располагает все сегменты с одним и тем же именем по одному адресу. Все сегменты с данным именем будут перекрываться и совместно использовать память. Размер полученного в результате сегмента будет равен размеру самого большого сегмента;

4) AT хххх – располагает сегмент по абсолютному адресу параграфа (параграф – объем памяти, кратный 16; поэтому последняя шестнадцатеричная цифра адреса параграфа равна 0). Абсолютный адрес параграфа задается выражением ххх. Компоновщик располагает сегмент по заданному адресу памяти (это можно использовать, например, для доступа к видеопамяти или области ПЗ>), учитывая атрибут комбинирования. Физически это означает, что сегмент при загрузке в память будет расположен, начиная с этого абсолютного адреса параграфа, но для доступа к нему в соответствующий сегментный регистр должно быть загружено заданное в атрибуте значение. Все метки и адреса в определенном таким образом сегменте отсчитывают – ся относительно заданного абсолютного адреса;
