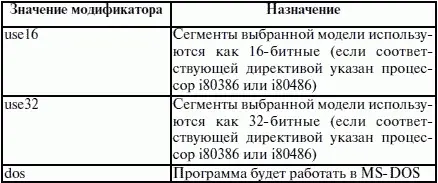

Необязательные параметры «язык» и «модификатор языка» определяют некоторые особенности вызова процедур. Необходимость в использовании этих параметров появляется при написании и связывании программ на различных языках программирования.

Описанные нами стандартные и упрощенные директивы сегментации не исключают друг друга. Стандартные директивы используются, когда программист желает получить полный контроль над размещением сегментов в памяти и их комбинированием с сегментами других модулей.

Упрощенные директивы целесообразно использовать для простых программ и программ, предназначенных для связывания с программными модулями, написанными на языках высокого уровня. Это позволяет компоновщику эффективно связывать модули разных языков за счет стандартизации связей и управления.

Машинная команда представляет собой закодированное по определенным правилам указание микропроцессору на выполнение некоторой операции или действия. Каждая команда содержит элементы, определяющие:

1) что делать? (Ответ на этот вопрос дает элемент команды, называемый кодом операции (КОП).);

2) объекты, над которыми нужно что-то делать (эти элементы называются операндами);

3) как делать? (Эти элементы называются типами операндов – обычно задаются неявно).

Приведенный на рисунке 20 формат машинной команды является самым общим. Максимальная длина машинной команды – 15 байт. Реальная команда может содержать гораздо меньшее количество полей, вплоть до одного – только КОП.

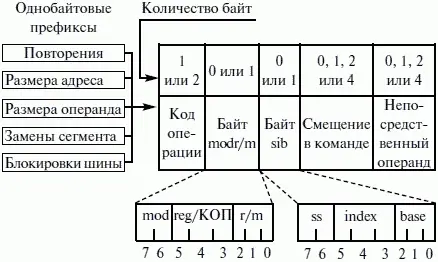

Рис. 20. Формат машинной команды

Опишем назначения полей машинной команды.

1. Префиксы.

Необязательные элементы машинной команды, каждый из которых состоит из 1 байта или может отсутствовать. В памяти префиксы предшествуют команде. Назначение префиксов – модифицировать операцию, выполняемую командой. Прикладная программа может использовать следующие типы префиксов:

1) префикс замены сегмента. В явной форме указывает, какой сегментный регистр используется в данной команде для адресации стека или данных. Префикс отменяет выбор сегментного регистра по умолчанию. Префиксы замены сегмента имеют следующие значения:

а) 2eh – замена сегмента cs;

б) 36h – замена сегмента ss;

в) 3eh – замена сегмента ds;

г) 26h – замена сегмента es;

д) 64h – замена сегмента fs;

е) 65h – замена сегмента gs;

2) префикс разрядности адреса уточняет разрядность адреса (32– или 16-разрядный). Каждой команде, в которой используется адресный операнд, ставится в соответствие разрядность адреса этого операнда. Этот адрес может иметь разрядность 16 или 32 бит. Если разрядность адреса для данной команды 16 бит, это означает, что команда содержит 16-разрядное смещение (рис. 20), оно соответствует 16-разрядному смещению адресного операнда относительно начала некоторого сегмента. В контексте рисунка 21 это смещение называется эффективный адрес. Если разрядность адреса 32 бит, это означает, что команда содержит 32-разрядное смещение (рис. 20), оно соответствует 32-разрядному смещению адресного операнда относительно начала сегмента, и по его значению формируется 32-битное смещение в сегменте. С помощью префикса разрядности адреса можно изменить действующее по умолчанию значение разрядности адреса. Это изменение будет касаться только той команды, которой предшествует префикс;

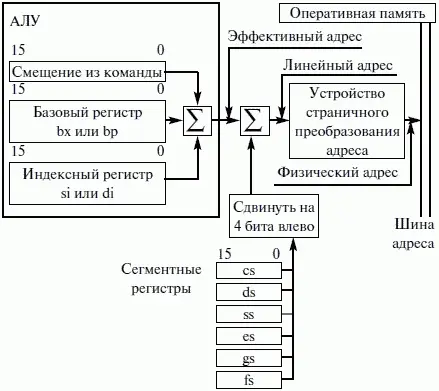

Рис. 21. Механизм формирования физического адреса в реальном режиме

3) префикс разрядности операнда аналогичен префиксу разрядности адреса, но указывает на разрядность операндов (32– или 16-разрядные), с которыми работает команда. В соответствии с какими правилами устанавливаются значения атрибутов разрядности адреса и операндов по умолчанию?

В реальном режиме и режиме виртуального 18086 значения этих атрибутов – 16 бит. В защищенном режиме значения атрибутов зависят от состояния бита D в дескрипторах исполняемых сегментов. Если D = 0, то значения атрибутов, действующие по умолчанию, равны 16 бит; если D = 1, то 32 бит.

Значения префиксов разрядности операнда 66h и разрядности адреса 67h. С помощью префикса разрядности адреса в реальном режиме можно использовать 32-разрядную адресацию, но при этом необходимо помнить об ограниченности размера сегмента величиной 64 Кбайт. Аналогично префиксу разрядности адреса вы можете использовать префикс разрядности операнда в реальном режиме для работы с 32-разрядными операндами (к примеру, в арифметических командах);

4) префикс повторения используется с цепочечными командами (командами обработки строк). Этот префикс «зацикливает» команду для обработки всех элементов цепочки. Система команд поддерживает два типа префиксов:

а) безусловные (rep – OOh), заставляющие повторяться цепочечную команду некоторое количество раз;

б) условные (repe/repz – OOh, repne/repnz – 0f2h), которые при зацикливании проверяют некоторые флаги, и в результате проверки возможен досрочный выход из цикла.

2. Код операции.

Обязательный элемент, описывающий операцию, выполняемую командой. Многим командам соответствует несколько кодов операций, каждый из которых определяет нюансы выполнения операции. Последующие поля машинной команды определяют местоположение операндов, участвующих в операции, и особенности их использования. Рассмотрение этих полей связано со способами задания операндов в машинной команде и потому будет выполнено позже.

3. Байт режима адресации modr/m.

Значения этого байта определяет используемую форму адреса операндов. Операнды могут находиться в памяти в одном или двух регистрах. Если операнд находится в памяти, то байт modr/m определяет компоненты (смещение, базовый и индексный регистры), используемые для вычисления его эффективного адреса (рисунок 21). В защищенном режиме для определения местоположения операнда в памяти может дополнительно использоваться байт sib (Scale-Index-Base – масштаб-индекс-база). Байт modr/m состоит из трех полей (рис. 20):
