Функция paintEvent() завершает рисование изображения. Вызов IconEditor::pixelRect() возвращает QRect, который определяет область перерисовки. Мы не выдаем пиксели, которые попадают за пределы данной области, обеспечивая простую оптимизацию.

Рис. 5.4. Вычерчивание прямоугольника при помощи QPainter.

Мы вызываем QPainter::fillRect() для вывода на экран масштабируемого пикселя. QPainter::fillRect() принимает QRect и QBrush. Передавая QColor в качестве кисти, мы обеспечиваем равномерное заполнение области.

64 QRect IconEditor::pixelRect(int i, int j) const

65 {

66 if (zoom >= 3) {

67 return QRect(zoom * i + 1, zoom * j + 1, zoom - 1, zoom - 1);

68 } else {

69 return QRect(zoom * i, zoom * j, zoom, zoom);

70 }

71 }

Функция pixelRect() возвращает объект QRect, который может использоваться функцией QPainter::fillRect(). Параметры i и j являются координатами пикселя в QImage, а не в виджете. Если коэффициент масштабирования равен 1, обе системы координат будут полностью совпадать.

Конструктор QRect имеет синтаксис QRect(x, у, width, height), где (x, у) являются координатами верхнего левого угла прямоугольника, a width и height являются размерами прямоугольника (шириной и высотой). Если коэффициент масштабирования равен не менее 3, мы уменьшаем размеры прямоугольника на один пиксель по горизонтали и по вертикали, чтобы не загораживать линии сетки.

72 void IconEditor::mousePressEvent(QMouseEvent *event)

73 {

74 if (event->button() == Qt::LeftButton) {

75 setImagePixel(event->pos(), true);

76 } else if (event->button() == Qt::RightButton) {

77 setImagePixel(event->pos(), false);

78 }

79 }

Когда пользователь нажимает кнопку мышки, система генерирует событие «клавиша мышки нажата» (mouse press). Путем переопределения функции QWidget::mousePressEvent() мы можем обработать это событие и установить или стереть пиксель изображения, находящийся под курсором мышки.

Если пользователь нажал левую кнопку мышки, мы вызываем закрытую функцию setImagePixel() c true в качестве второго аргумента, указывая на необходимость установки цвета пикселя на текущий цвет пера. Если пользователь нажал правую кнопку мышки, мы также вызываем функцию setImagePixel(), но передаем false для стирания пикселя.

80 void IconEditor::mouseMoveEvent(QMouseEvent *event)

81 {

82 if (event->buttons() & Qt::LeftButton) {

83 setImagePixel(event->pos(), true);

84 } else if (event->buttons() & Qt::RightButton) {

85 setImagePixel(event->pos(), false);

86 }

87 }

Функция mouseMoveEvent() обрабатывает события «перемещение мышки». По умолчанию эти события генерируются только при нажатой пользователем кнопки мышки. Можно изменить этот режим работы с помощью вызова функции QWidget::setMouseTracking(), но нам не нужно это делать в нашем примере.

Как при нажатии левой или правой кнопки мышки устанавливается или стирается пиксель, так и при удерживании нажатой кнопки над пикселем тоже будет устанавливаться или стираться пиксель. Поскольку допускается удерживать нажатыми одновременно несколько кнопок, возвращаемое функцией QMouseEvent::buttons() значение представляет собой результат логической операции поразрядного ИЛИ для кнопок. Мы проверяем нажатие определенной кнопки при помощи оператора & и при наличии соответствующего состояния вызываем функцию setImagePixel().

88 void IconEditor::setImagePixel(const QPoint &pos, bool opaque)

89 {

90 int i = pos.x() / zoom;

91 int j = pos.y() / zoom;

92 if (image.rect().contains(i, j)) {

93 if (opaque) {

94 image.setPixel(i, j, penColor().rgba());

95 } else {

96 image.setPixel(i, j, qRgba(0, 0, 0, 0));

97 }

98 update(pixelRect(i, j));

99 }

100 }

Функция setImagePixel() вызывается из mousePressEvent() и mouseMoveEvent() для установки или стирания пикселя. Параметр pos определяет положение мышки на виджете.

На первом этапе надо преобразовать положение мышки из системы координат виджета в систему координат изображения. Это достигается путем деления координат положения мышки x() и y() на коэффициент масштабирования. Затем мы проверяем попадание точки в нужную область. Это легко сделать при помощи функций QImage::rect() и QRect::contains(); фактически здесь проверяется попадание значения переменной i в промежуток между 0 и значением image.width() — 1, а переменной j — в промежуток между 0 и значением image.height() — 1.

В зависимости от значения параметра opaque мы устанавливаем или стираем пиксель в изображении. При стирании пиксель фактически становится прозрачным. Для вызова QImage::setPixel() мы должны преобразовать перо QColor в 32-битовое значение ARGB. В конце мы вызываем функцию update() с передачей объекта QRect, задающего область перерисовки.

Теперь, когда уже рассмотрены функции—члены, мы вернемся к используемому в конструкторе атрибуту Qt::WA_StaticContents. Этот атрибут указывает Qt на то, что содержимое виджета не изменяется при изменении его размеров и что его верхний левый угол остается на прежнем месте. Qt использует эту информацию, чтобы лишний раз не перерисовывать при изменении размеров виджета уже видимые его области.

Обычно при изменении размеров виджета Qt генерирует событие рисования для всей видимой области виджета. Но если виджет создается с установленным флажком Qt::WA_StaticContents, область рисования ограничивается не показанными ранее пикселями. Это подразумевает, что, если размеры виджета уменьшаются, событие рисования вообще не будет сгенерировано.

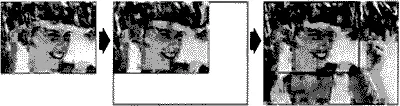

Рис. 5.5. Изменение размеров виджета Qt::WA_StaticContents.

Теперь виджет IconEditor полностью построен. На основе применения приводимых в предыдущих главах сведений и примеров мы можем написать программу, в которой виджет IconEditor будет сам являться окном, использоваться в качестве центрального виджета в главном окне QMainWindow, в качестве дочернего виджета менеджера компоновки или в качестве дочернего виджета объекта QScrollArea. В следующем разделе мы рассмотрим способы его интеграции в Qt Designer.

Прежде чем мы сможем использовать пользовательские виджеты в Qt Designer, мы должны сделать так, что Qt Designer будет знать о них. Для этого существует два способа: метод «продвижения» (promotion) и метод подключения (plugin).

Метод продвижения является самым быстрым и самым простым. Он заключается в выборе некоторого встроенного виджета Qt, программный интерфейс которого похож на программный интерфейс пользовательского виджета, и заполнении полей диалогового окна в Qt Designer некоторыми данными о пользовательском виджете. Впоследствии этот виджет может использоваться в формах, разработанных с помощью Qt Designer, но при редактировании или просмотре он отображается просто в виде выбранного встроенного виджета Qt.
