Автор неизвестен - Платформа J2Me

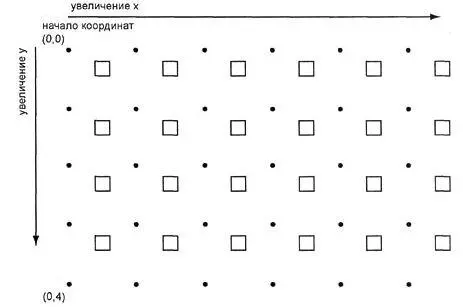

Рисунок 6.3.Класс Graphics представляет дисплей как двухмерную сетку пикселей

Класс Graphics предоставляет операции по рисованию и заливке следующих типов геометрических фигур:

— линии;

— прямоугольники;

— дуги;

— текстовые символы.

Для всех операций по рисованию геометрических фигур класс Graphics использует графическую ручку, которая рисует линии шириной в один пиксель. Графическая ручка рисует слева направо и сверху вниз со своего координатного местоположения, как показано на рисунке 6.3. Взглянув на несколько примеров, вы лучше поймете принципы ее действия.

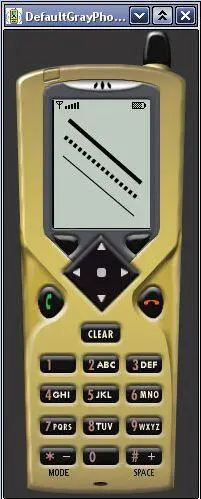

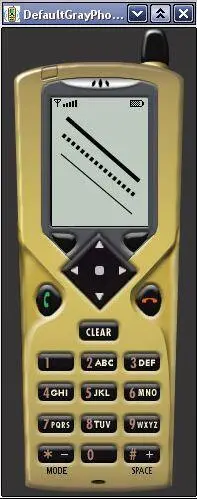

Линии.На рисунке 6.4 показаны линии, нарисованные в Canvas.

Рисунок 6.4.Вы можете рисовать линии в Canvas. Вы можете сделать линии толще одного пикселя, нарисовав прилегающие линии ручкой одного цвета

В листинге 6.3 показан исходный код, который создает рисунок 6.4, но я опустил код MID-лета, который отображает это. Вы можете найти полный исходный код по адресу http://www.phptr.com/. Для остальных примеров, приведенных в этой главе, предполагается, что отображаемые классы, которые вы видите здесь, созданы и отображаются MID-летом в стиле, сходном с примерами, которые вы видели в предыдущих главах. Исходя из этого, я покажу вам только новый код.

Листинг 6.3.Демонстрационная программа описывает метод paint (), который гарантирует, что некоторые визуальные представления появляются на дисплее устройства

import javax.microedition.lcdui.Canvas;

import javax.microedition.lcdui.Command;

import javax.microedition.lcdui.CommandListener;

import javax.microedition.lcdui.Display;

import javax.microedition.lcdui.Displayable;

import javax.microedition.lcdui.Graphics;

import javax.raicroedition.lcdui.Command;

/*

Рисует серию линий для демонстрации различных типов и стилей линий, которые могут быть нарисованы с помощью класса Graphics.

@смотри javax.microedition.Icdui.Graphics

*/

public class LineDemo extends Canvas.

implements CommandListener

}

// Константа, которая представляет белый цвет.

private static final int WHITE = OxFF «16 | OxFF «8 I OxFF;

private Command back = new Command("Back", Command.BACK, 1);

private GraphicsDemo gDemo = GraphicsDemo.getlnstance(};

private Display display = Display.getDisplay(gDemo);

/**

Конструктор No-arg.

*/

public LineDemo()

{

super ();

addCommand(back);

setCommandListener(this);

display.setCurrent(this);

}

/* *

Рисует отсекаемый белый прямоугольник, эффективно стирающий все, что было изображено в Canvas перед этим.

"/

protected void paintdipRect (Graphics g)

}

int clipX = g.getClipX ();

int clipY = g.getClipY();

int clipH = g.getdipHeight ();

int clipW = g.getClipWidth();

int color = g.getColor ();

g. setColor(WHITE);

g. fillRect(clipX, clipY, clipW, clipH);

g. setColor (color);

}

/ **

Отображает внешний вид этого подкласса Canvas.

* /

public void paint (Graphics g)

{

paintdipRect (g);

int width = getWidth();

int height = getHeight ();

g. drawLine (20, 10, width — 20, height — 34);

g. drawLine(20, 11, width — 20, height — 33);

g. drawLine(20, 12, width — 20, height — 32);

g. drawLine(20, 13, width — 20, height — 31);

g. drawLine(20, 14, width — 20, height — 30);

g. setStrokeStyle(Graphics.DOTTED);

g. drawLine(20, 24, width — 20, height — 20);

g. drawLine(20, 25, width — 20, height — 19);

g. drawLine(20, 26, width — 20, height — 18);

g. setStrokeStyle (Graphics.SOLID);

g. drawLine(20, 36, width — 20, height — 8);

}

public void commandAction(Command c, Displayable d)

{

if (c == back)

{

GraphicsDemo.getlnstanceO.display();

}

}

}

Метод paint (Graphics g) является основным в этом примере. Поскольку Canvas описывает этот метод как абстрактный, подклассы должны предоставлять конкретное описание. На экране, созданном программой в листинге 6.2, ничего не появляется, поскольку ее метод paint (Graphics g) не описывает никаких операций по рисованию.

Ваша программа должна выполнять все свои операции по рисованию в методе paint (Graphics g) на объекте Graphics , переданном ей. Вы запускаете стандартные операции по рисованию, предназначенные для класса Graphics , в этом экземпляре, который передан вашему Canvas.

Чтобы нарисовать линию, вы должны указать координаты (х, у) начальной и конечной точек. Координаты (х, у) определяются относительно точки (0, 0), которая, во время создания графического контекста, представляет пиксель, лежащий в верхнем левом углу дисплея, как показано на рисунке 6.3. Координата х определяет горизонтальное расстояние направо от колонки 0 (левый край дисплея), а координата у определяет вертикальное расстояние от строки 0, которая является верхним краем дисплея.

Ширина линий составляет один пиксель. Чтобы нарисовать более толстую линию, вы должны рисовать прилегающие линии, как демонстрируется в листинге 6.3. Три линии, показанные на рисунке 6.4, созданные с помощью листинга 6.3, имеют ширину в пять, три и один пиксель соответственно.

Кроме того, средняя линия отображена штрихпунктиром. Вы можете установить стиль штриховки для любого рисунка с помощью метода setStrokeStyle () , как демонстрируется в программе. Конкретное отображение линий, которые используют стиль штрихования Graphics.DOTTED, зависит от реализации.

Прямоугольники.Вы можете рисовать два вида прямоугольников: обычный и закругленный. На рисунке 6.5 показаны несколько прилегающих прямоугольников.

Рисунок 6.5.Прямоугольники, как и все геометрические фигуры, могут быть изображены различными цветами с помощью указания цвета графической ручки. Средний прямоугольник красный, хотя он и кажется опенком серого на рисунке

В листинге 6.4 показан исходный код paint (Graphics g) для этого примера.

Листинг 6.4.Демонстрационная программа RectangleDemo демонстрирует графические вызовы рисования прямоугольников. Обратите внимание, что это вызов на заполнение прямоугольников

import javax.microedition.lcdui.Canvas;

import javax.microedition.Icdui.Command;

import javax.microedition.Icdui.CommandListener;

import javax.microedition.lcdui.Display;

import javax.microedition.Icdui.Displayable;

import javax.microedition.Icdui.Graphics;

import javax.microedition.Icdui.Command;

/**

Рисует прямоугольники на Canvas с помощью графических методов в классе javax.microedition.Icdui.Graphics.

@смотри javax.microedition.Icdui.Graphics

*/

public class RectangleDemo extends Canvas

implements CommandListener

{

// Константа, представляющая белый цвет.

private static final int WHITE = OxFF «16 | OxFF «8 I OxFF;

private Command back = new Command("Back", Command.BACK, 1);

private Display display =

Display.getDisplay(GraphicsDemo.get!nstance());

/**

Конструктор No-arg. Вызывает конструктор no-arg Canvas.

*/

public RectangleDemo()

}

super ();

addCommand(back); setCommandListener(this);

display.setCurrent (this);

}

/**

Рисует белый отсекаемый прямоугольник, эффективно стирающий все, что было отображено на Canvas перед этим.

*/

protected void paintClipRect(Graphics g)

{

int clipX = g.getClipX ();

int clipY = g.getClipY();

int clipH = g.getClipHeight();

int clipW = g.getClipWidth ();

int color = g.getColor();

g. setColor (WHITE);
