Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

//********************************************************************

void delay(void) {

int j;

for(j=0x0000; j<0x1000; j=j+0x01) {

asm("nop");

}

}

//********************************************************************

До подсоединения компонентов системы к МК 68HC12, мы должны полностью проверить схему. В главе 5 мы рассматривали методики проверки, позволяющие моделировать входы системы переключателями, а выходы светодиодами. Наше устройство уже содержит переключатели и светодиоды для такой проверки. Однако, как мы проверим аналоговые сигналы? Имеется два метода, позволяющих легко проверить связь друг с другом сигналов на каналах X и Y:

1) использование перьевого X-Y графопостроителя,

2) использование классической контрольно-измерительной методики, связанной с получением так называемых фигур Лиссажу.

При первой методике, выходной аналоговый сигнал, формируемый X-каналом ЦАП, переключается с X-канала гальванометра на X-канал перьевого X-Y графопостроителя, а сигнал с Y-канала гальванометра на Y-канал на графопостроителя. Сигнал управления затвором может быть подан на драйвер пера графопостроителя, смещающийся вверх и вниз. Необходим плоттер со специальными характеристиками, чтобы определить, требуется ли схема интерфейса между ТТЛ совместимым сигналом для управления затвором от 68HC12 и управления движением пера вверх и вниз. После подключения микроконтроллера 68HC12 к графопостроителю, каждое из изображений может быть полностью проверено.

Вторая методика испытаний использует классический метод фигур Лиссажу. Чтобы получить фигуры Лиссажу, выходные сигналы с X-канала и Y-канала ЦАП подаются на соответствующие каналы осциллографа.

После подключения 68HC12 к осциллографу, каждое из изображений также может быть полностью проверено. Дополнительную информация о фигурах Лиссажу можно найти в [2].

После полной проверки программного обеспечения, оно может быть испытано совместно с устройством управления лазером. Реальные устройства описываются в литературе, выпускаемой изготовителями оптических устройств и в учебниках, посвященных оптическим блокам [3, 8].

Для этого проекта мы должны разработать цифровой вольтметр (ЦВ), способный измерять входной аналоговый сигнал в диапазоне от +10 до –10 В. Измеряемое напряжение, отображается на ЖК дисплее, число знакомест которого позволяет отображать числа от 0 до 100.

Диапазон входных измеряемых напряжений для модуля аналого-цифрового преобразования ATD МК 68HC12 составляет 0…5 В. Чтобы измерить входное напряжение в более широком диапазоне, необходим внешний интерфейс. Поэтому мы преобразуем входной сигнал ±10 В в сигнал, лежащий в диапазоне от 0 до 5 В.

Для реализации проекта мы должны будем использовать следующие модули в составе МК 68HC12, внешние устройства и программы управления:

• Модуль ATD в составе МК 68HC12;

• Символьный ЖК индикатор;

• Интерфейс преобразователя диапазона входного сигнала;

• Алгоритм преобразования измеряемого напряжения в ASCII код для отображения на ЖК индикаторе.

Прежде чем разрабатывать программное обеспечение, рассмотрим некоторые аппаратные решения.

В разделе 5.9 мы описали, как подключить аналоговое устройство ввода данных к МК 68HC12, использовав методику расчета интерфейса преобразователя. Мы можем применить этот материал для разработки устройства, изменяющего диапазон входного напряжения от исходного ±10 В до диапазона от 0 до 5 В, совместимого с подсистемой аналого-цифрового преобразования для 68HC12.

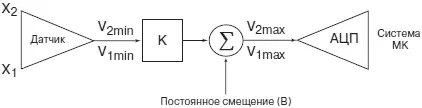

Структурная схема согласующего устройства приводится на рис. 7.13. Это устройство должно сформировать напряжение 5 В на входе АЦП микроконтроллера, когда на вход вольтметра подается 10 В, и 0 В на входе АЦП при напряжении в –10 В на входе вольтметра. Чтобы выполнить такое преобразование, входной сигнал должен быть умножен на масштабирующий коэффициент, и, кроме того, должно быть создано напряжение смещения. В нашей схеме операцию масштабирования выполняет блок K, и его выходной сигнал суммируется с сигналом смещения B.

Рис. 7.13.К расчету согласующего устройства

По рассмотренной ранее методике составим два уравнения с двумя неизвестными, чтобы описать работу интерфейса преобразователя нашего проекта:

V2 max= V2 min* K + B

V1 max= V1 min* K + B

Нетрудно установить, что V1 min= –10 В, а V2 min= + 10 В, в то время как V1 max= 0 В, и V2 max= 5 В. Подставим эти значения в нашу систему уравнений:

5 = 10 * K + В

0 = (–10) * K + В

В результате решения системы получим масштабный множитель K = 0.25, и напряжение смещения B = 2.5 В. Cоздадим схему на ОУ с коэффициентом передачи 0.25, и добавим напряжение смещения в 2.5 В.

При работе вольтметра после преобразования входного напряжения встроенным в МК АЦП, мы должны выполнить пересчет кода оцифровки, чтобы получить фактически измеренное входное напряжение для вывода его на дисплей. Эта операция выполняется с помощью программного обеспечения.

Мы приводили структуру программы и блок-схему алгоритма для каждого из рассматриваемых проектов. Для этого проекта мы оставляем разработку структуры и блок схемы читателю в качестве домашней работы (задание 17).

/********************************************************************/

/* Имя файла: voltmeter2.с */

/* Это программа для реализации простого вольтметра на базе АЦП, */

/* встроенного в МК HC12. Приведенный программный код выполняет */

/*одно преобразование и затем программа может вручную */

/* перезапускаться пользователем для измерения другого напряжения */

/********************************************************************/

#include <912b32.h>

#include

void delay_100us(void);

void ADC_convert(void);

void delay_5ms(void);

void main(void) {

asm(" .area vectors (abs)\n" /*код инициализации вектора reset B32 */

" .org 0xFFF8\n"

" .word 0x8000, 0x8000, 0x8000, 0x8000\n"

" .text");

initialize_LCD(); /*инициализация ЖК дисплея */

ATDCTL2 = 0x80; /*подача питания на АЦП, разрешение прерываний */

delay_5ms(); /*ожидание входа АЦП в рабочий режим */

ATDCTL3 = 0x00;

ATDCTL4 = 0x01; /*8-разрядный результат, время выборки 2 АЦП */

/*clk, коэффициент деления 4 */

ADC_convert(); /*АЦП преобразование */
