Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

/*-----------------------------------------------------------------------*/

/* Функция delay_100us формирует задержку в 100 мкс, частота тактирования*/

/* межмодульных магистралей МК составляет 8 МГц */

/*-----------------------------------------------------------------------*/

void delay_100us(void) {

int i;

for (i=0; i<50; i++) {

asm("nop");

}

}

/*------------------------------------------------------------------*/

/* Функция delay_5ms формирует задержку в 5мс, частота тактирования */

/* межмодульных магистралей МК составляет 8 МГц */

/*------------------------------------------------------------------*/

void delay_5ms(void) {

int i;

for (i=0; i<50; i++) {

delay_100us();

}

}

/*------------------------------------------------------------------*/

В рассмотренном примере использовался метод программного опроса триггера завершения измерительной последовательности SCF в регистре состояния ATDSTAT. В этом же регистре располагаются флаги CCF7…CCF0, которые устанавливаются автоматически, когда в процессе выполнения измерительной последовательности произошла запись в одноименный регистр результата. Флаги CCF7…CCF0 могут быть программно опрошены с целью выяснения, завершилось или нет определенное аналого-цифровое преобразование в составе измерительной последовательности. В относительно медленных приложениях такая необходимость отсутствует, поскольку малое быстродействие объекта управления позволяет прикладной программе дождаться окончания всей измерительной последовательности, и лишь затем начать выборку из регистров модуля ATD кодов результатов для проведения дальнейших расчетов.

Если же прикладная программа обслуживает достаточно динамичный объект, то может возникнуть необходимость выборки из регистров результата данных в процессе исполнения измерительной последовательности. Именно тогда и следует воспользоваться флагами завершения преобразования в отдельных каналах CCF7…CCF0. Прикладная программа должна запустить измерительную последовательность на исполнение, а затем контролировать состояние флага первого преобразуемого канала. Когда флаг установится, соответствующий регистр результата может быть считан. При этом во время выборки из памяти первого результата, будет продолжаться аналого-цифровое преобразование следующего сигнала. И так до завершения всей измерительной последовательности.

Программный опрос или поллинг (в англоязычной терминологии) — не единственный способ взаимодействия прикладной программы с модулем аналого-цифрового преобразования. Модуль ATD способен генерировать запросы на прерывание по завершению исполнения измерительной последовательности. Прерывания разрешаются посредством установки бита ASCIE регистра ATDCTL2 в 1. При этом запрос на прерывание генерируется, если устанавливается бит ASCIF в том же регистре. Этот же бит следует сбросить в подпрограмме прерывания, чтобы по завершению следующей измерительной последовательности был сгенерирован новый запрос. Обратите внимание на некоторую особенность битов состояния модуля ATD. Существует два бита завершения исполнения измерительной последовательности: бит ASCIF в регистре управления ATDCTL2 и бит SCF в регистре состояния ATDSTAT. При этом первый бит используется в прерываниях, а второй при программном опросе.

Модуль ATD в составе МК семейства HCS12 по своей архитектуре и исполняемым функциям крайне близок к рассмотренному модулю аналого-цифрового преобразования микроконтроллеров семейства 68HC12. Однако он имеет ряд отличий, которые позволили улучшить его функциональные характеристики:

• Программируемая разрядность аналого-цифрового преобразования: 8 или 10 бит;

• Несколько способов представления результата преобразования: в формате со знаком и без знака, со сдвигом кода 10-разрядного кода в старшие или младшие разряды 16-разрядного регистра результата;

• Возможность запуска измерительной последовательности от внешнего сигнала;

• Программируемое от 1 до 8 число преобразований в одной измерительной последовательности;

• В некоторых моделях МК число аналоговых входов увеличено до 16.

Далее мы кратко остановимся на каждом из этих дополнительных свойств модуля ATD в составе МК HCS12.

Бит SRES8 в регистре управления ATDCTL4 (рис. 4.93) определяет число разрядов кода аналого-цифрового преобразования, которое выполняет встроенный АЦП модуля ATD. Использование 10-разрядного кода в представлении результата позволяет повысить разрешающую способность АЦП с 19,53 мВ до 4,88 мВ.

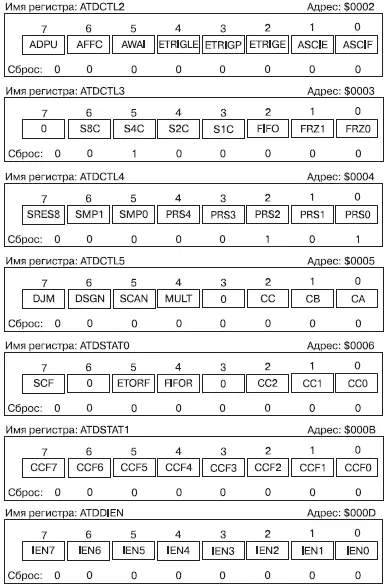

Рис. 4.93.Формат регистров модуля ATD в составе HCS12

Результат аналого-цифрового преобразования модуля ATD может быть представлен в формате без знака или со знаком. Бит DSGN регистра ATDCTL5 (рис. 4.93) осуществляет выбор между представлением без знака (при DSGN = 0) или со знаком (при DSGN = 1). Код результата может размещаться со сдвигом влево, т.е. в старшие разряды 16-разрядного регистра результата (бит DJM = 0), или со сдвигом вправо, т.е. в младшие разряды регистра результата (бит DJM = 1).

Аппаратные средства модуля аналого-цифрового преобразования в составе МК HCS12 позволяют производить запуск измерительной последовательности по изменению внешнего сигнала, который подключается на вход AN7/ETRIG/PAD7 модуля. Такой режим чрезвычайно полезен для синхронизации проводимых измерений с режимами работы объекта управления. Режим внешнего запуска разрешается установкой бита ETRIGE регистра ATDCTL2 в 1. При ETRIGE = 0 реализуется обычный программный режим запуска.

Параметры внешнего сигнала запуска настраиваются посредством задания кодовой комбинации двух битов управления в регистре ATDCTL2. Бит ETRIGLE назначает запуск по уровню или по перепаду внешнего сигнала, бит ETRIGP определяет активный уровень сигнала запуска (логический 0 или 1). Формат обновленного регистра управления ATDCTL2 с перечисленными битами представлен на рис. 4.93. При ETRIGLE:ETRIGP = 00 реализуется запуск измерительной последовательности по спадающему фронту внешнего сигнала, при ETRIGLE:ETRIGP = 01 — по нарастающему фронту, при ETRIGLE:ETRIGP = 10 запуск осуществляется при низком логическом уровне внешнего сигнала, при ETRIGLE:ETRIGP = 11 — при высоком уровне сигнала.

Рассмотренный ранее модуль ATD в составе МК 68HC12 мог исполнять измерительные последовательности, состоящие из 4 или из 8 преобразований. В МК HCS12 число измерений в последовательности может быть любым в диапазоне от 1 до 8. Если бит MULT регистра управления ATDCTL5 установлен в 0, то все измерения в последовательности выполняются для одного канала. При этом номер канала определяют биты CC:CB:CA регистра ATDCTL5, а число измерений в последовательности – биты S8C:S4C:S2C:S1C. Например, если MULT = 0, CC:CB:CA = 010b, а S8C:S4C:S2C:S1C = 0101b, то измерительная последовательность будет состоять из 5 преобразований сигнала канала 2. Обратите внимание, что формат регистра ATDCTL5 в модуле аналого-цифрового преобразования HCS12 изменен (рис. 4.93).
