Совет

Иногда возникает необходимость убрать или скрыть одну из стен, расположив на ее месте камеру. Но как быть с отражающими поверхностями, попавшими в поле зрения камеры? Ведь вместо стены они отразят пустое пространство. Одним из способов решения данной проблемы является создание камеры на месте отражающего объекта. Через эту камеру визуализируется стена, полученное изображение сохраняется и назначается объекту в качестве «карты окружения».

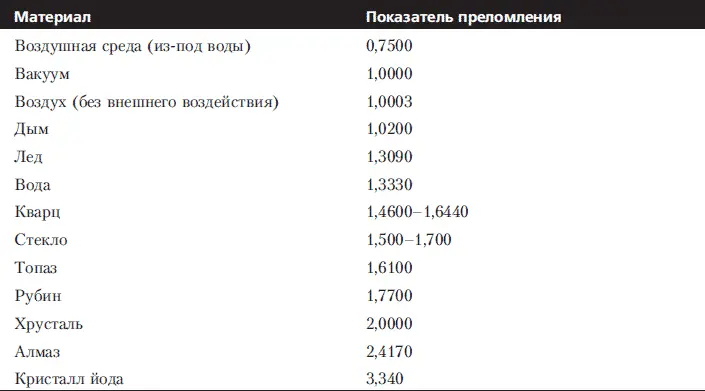

Прозрачность материала напрямую связана с преломлением проходящих сквозь него лучей света. Следствием этого является искажение вида предметов, находящихся за прозрачным объектом. Преломление света в прозрачных средах характеризуется показателем преломления. При показателе преломления, равном единице, свет проходит сквозь объект, не преломляясь. Значения выше единицы указывают на выпуклый прозрачный объект, увеличивающий расположенные за ним предметы. Преломление происходит на границе двух сред (например, воздух и стекло) при переходе световых лучей из одной среды в другую. Для создания реалистичных прозрачных материалов в программах трехмерного моделирования есть возможность менять показатель преломления (IOR – Index Of Refraction) в свойствах материала (табл. 1.1). Впрочем, данные из справочника далеко не во всех случаях позволяют получить качественную имитацию нужного материала. Иногда приходится действовать методом подбора. Также не следует забывать, что преломление световых лучей зависит от формы прозрачного объекта (рис. 1.25).

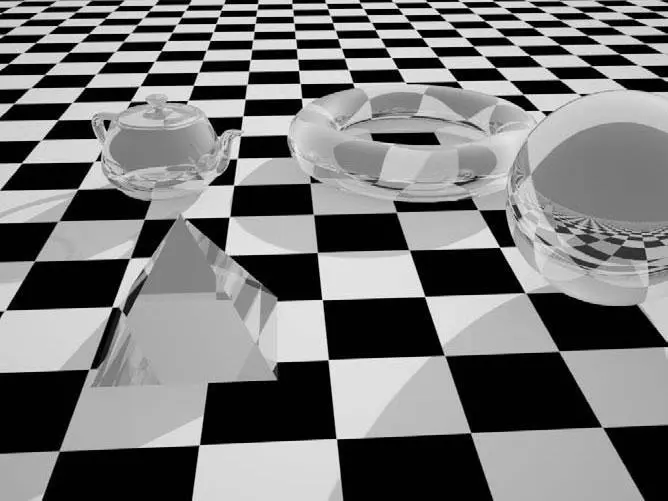

Рис. 1.25. Разные по форме предметы по-разному преломляют свет

Для имитации поверхности вовсе не обязательно создавать материал своими руками. Можно воспользоваться уже готовым изображением из библиотеки материалов. Хотя, разумеется, намного больше ценятся авторские материалы и текстуры, нарисованные в графическом редакторе или полученные из снимка реального объекта.

Фотосъемка реальных текстур должна проводиться при определенных условиях. Вам нужно поймать сочетание цветовых оттенков поверхности без постороннего света и теней. Поэтому фотографировать имеет смысл предметы, не освещенные прямым светом. Кроме того, на нем должны отсутствовать тени от окружающих объектов. Нужна чистая фактура материала, так как добавить тени, зеркальные блики, глянцевитость и прочие параметры можно уже в редакторе трехмерной графики. Сделайте крупный план, чтобы стали видны все детали рельефа поверхности. Чем выше разрешение полученного изображения, тем большую свободу действий в его редактировании получает пользователь.

В трехмерной графике назначение материалов имеет решающее значение. Ведь качество созданной сцены, ее реалистичность зритель оценивает по тому, насколько карты текстур, которыми покрыты трехмерные объекты, совпадают по свойствам с материалами, встречающимися в реальной жизни. Зритель может подсознательно почувствовать, что текстура недостаточно реалистична, потому что он каждый день видит примеры подобных объектов на улице. Например, фрагмент каменной стены дома около самой земли, воспроизведенный на компьютере (рис. 1.26, а), будет смотреться не совсем натурально, если к нему не добавить карту рельефности, а также текстуру, имитирующую грязь (рис. 1.26, б). Занятия фотографией помогают лучше понять структуру различных материалов. Да и само наличие цифрового или обычного фотоаппарата и сканера значительно расширит возможности создания реалистичных текстур. Иногда найти нужное изображение текстуры просто невозможно, и тогда можно выйти из ситуации путем сканирования реального предмета (например, парика для текстуры волос или лоскута ткани для шерстяного покрытия). Затем отсканированный фрагмент достаточно обработать в графическом редакторе, и текстура будет готова.

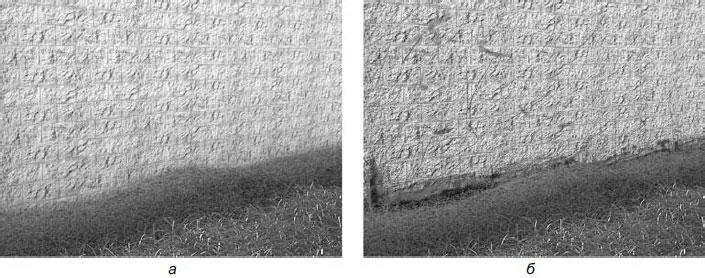

Рис. 1.26. Результат придания исходной текстуре (а) более натурального вида (б)

Как новичку, так и человеку, профессионально работающему с трехмерной графикой, пригодится наличие библиотеки материалов и текстур, созданной одним из описанных выше способов. Имеет смысл сформировать отдельную коллекцию чистых (без признаков воздействия внешней среды) основных материалов. К основным материалам можно отнести камень различной фактуры, металл, отражающий и матовый, ткани разных видов, дерево, пластик, стекло, бумагу, кожу, резину. Как правило, изображение основного материала накладывается на трехмерную модель в качестве карты цвета диффузного рассеивания либо служит первым слоем при создании сложной многослойной текстуры в программе редактирования двумерных изображений. Намного проще отредактировать чистые образцовые материалы в соответствии с требованиями проекта, чем преобразовывать текстуры, измененные окружающей средой. Пополнить библиотеки материалов можно через Интернет. На сайтах, посвященных компьютерной графике, всегда можно найти отдельные изображения, а иногда и целые коллекции карт текстур.

Особое значение в проекте должно придаваться созданию реалистичных текстур. Достаточно посмотреть на работу профессионала, чтобы увидеть, сколь пристальное внимание уделяется этому аспекту. Для получения качественного материала текстуры назначаются различным каналам – рельефности, глянцевитости, отражения, преломления и т. п. Создавая текстуры для своего проекта, нужно помнить, что ваша главная задача – показать, чем поверхность одного предмета отличается от другого.

У человека, рассматривающего сцену, должно возникнуть впечатление, что перед ним реальные объекты. Тот, кто хоть раз терял несколько часов на поиски нужного эффекта, создаваемого материалом, знает, как непросто этого добиться. Впрочем, те, кто работал с кистями и красками, также помнят, как сложно иной раз воссоздать вид реального объекта. Поэтому для более эффективной работы с различными видами изображений читателю стоит сформировать у себя навыки художественного видения. Они приходят с опытом и позволяют замечать в реальной жизни качества предметов, скрытые от глаз обычных людей. Одна из особенностей художественного видения заключается в умении на глаз определять свойства материалов. В природе, как правило, не существует чистых материалов или цветов. Цвета имеют множество оттенков, а материал может нести на себе признаки старения, воздействия окружающей среды и следы деятельности людей. Вам важно научиться замечать оттенки цветов и свойства материалов. Существуют упражнения для тренировки художественного видения. Одно из них заключается в определении на глаз причины появления на предметах следов воздействия окружающей среды. Например, увидев ржавчину на железной двери дома, надо понять, что вызвало коррозию материала: старость металла, частое воздействие капель дождя или конденсат, постоянно образующийся по причине разницы температур внутри и вне дома (рис. 1.27).
