Данного выше материала для начала вполне достаточно. Настало время поближе познакомиться с таким понятием, как «фотореалистичная 3D-графика», а затем перейти к изучению программы, с которой вам предстоит работать. Создание по-настоящему фотореалистичной трехмерной графики, разумеется, не ограничивается только моделированием. Для придания поверхностям моделей сходства с поверхностями реальных объектов требуются материалы, основой которых являются различные карты текстур. Кроме того, пространство, пусть даже виртуальное, требуется осветить. В анимационных студиях и фирмах по созданию компьютерных игр работают целые команды профессионалов: художники, рисующие текстуры, создатели трехмерных моделей, аниматоры. Каждый из них занимается своей работой, но при необходимости может заменить коллегу в силу универсальности подготовки. Именно к этому нужно стремиться! Вам придется много работать, но в данном случае цель оправдывает средства.

Итак, что же такое текстура? Если обратиться к словарю, то по определению текстура — это особенности строения твердого вещества, обусловленные расположением составляющих его частиц. Текстура имеет цвет и рельеф, а также обладает определенными физическими свойствами, с помощью которых можно определить на вид: мягкий предмет или твердый, как он отражает свет и какова структура материала, из которого этот предмет состоит.

Перечислим свойства материалов, имитируемые картами текстур.

• Цвет диффузного рассеяния(Diffuse color). Замещает заданный по умолчанию цвет материала текстурой, что равноценно нанесению на поверхность рисунка (рис. 1.23, а).

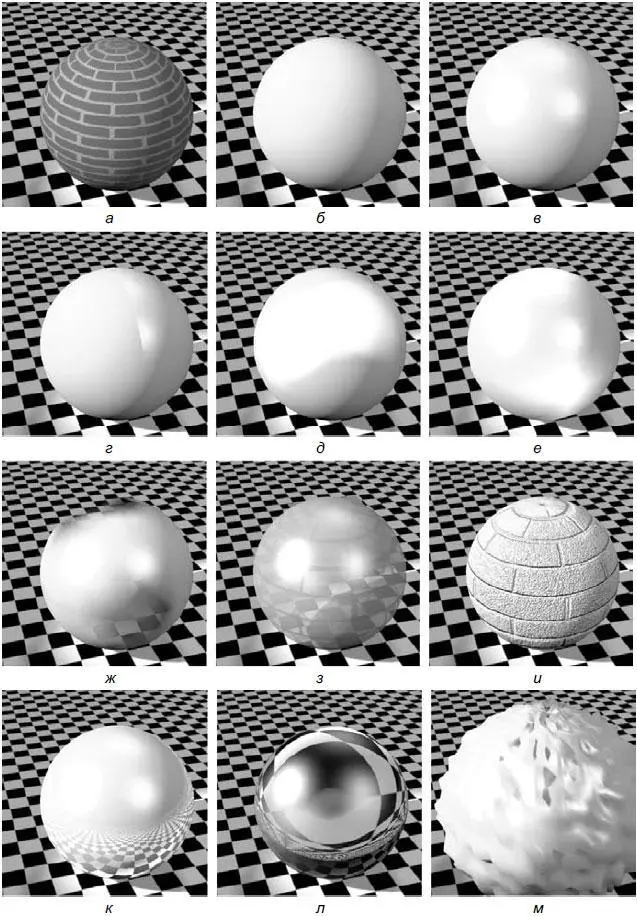

Рис. 1.23. Свойства материалов, имитируемые картами текстур

• Цвет подсветки(Ambient Color). Замещает рисунком текстуры цвет подсветки материала рассеянным светом. Обычно это свойство материала блокируется с цветом диффузного рассеяния (рис. 1.23, б ).

• Цвет зеркального блика(Specular color). Зеркальные блики возникают на участках поверхности, где угол падения лучей света относительно нормали к поверхности равен углу отражения в направлении глаз наблюдателя (рис. 1.23, в). Назначение карты текстуры этому каналу позволяет придать области блика неоднородность.

• Сила блеска(Specular Level). Карта текстуры применяется для управления интенсивностью блеска зеркальных бликов (рис. 1.23, г). Интенсивность отражения в области блика принимается равной яркости отсчета текстурной карты. Черным отсчетам соответствует минимальная интенсивность блеска, а белым – максимальная.

• Глянцевитость(Glossines). Чем более глянцевой является поверхность, тем меньше по размеру область блика и тем более блестящим и гладким выглядит материал (рис. 1.23, д). После назначения данному каналу текстурной карты степень глянцевитости начинает зависеть от яркости пикселов. Белые отсчеты обеспечивают максимальную степень глянцевитости, черные – полное отсутствие глянца.

• Самосвечение(Self-illumination). Текстура с таким свойством видна вне зависимости от наличия в сцене источников света, так как сама обладает свойством светимости. Применяется для имитации светящихся окон, стекол, прикрывающих лампы, неоновых подсветок (рис. 1.23, е). Интенсивность самосвечения пропорциональна яркости отсчета пикселов текстурной карты.

• Непрозрачность(Opacity). Позволяет применить к материалу карту текстуры, указывающую, какие участки поверхности обладают прозрачностью, а какие – нет. Таким способом можно имитировать оконные стекла и витражи (рис. 1.23, ж).

• Цвет фильтра(Filter Color). Карта текстуры влияет на цвет объектов, расположенных позади прозрачного материала (рис. 1.23, з).

• Рельефность(Bump). Карта текстуры может применяться для придания поверхности объекта видимости трехмерных неровностей за счет модификации направления нормалей. Внешние контуры трехмерного объекта при этом остаются без изменений (рис. 1.23, и). Кажущаяся рельефность управляется яркостью отсчетов текстурной карты, при этом белые участки выглядят выступающими над поверхностью, а черные – вдавленными в нее.

• Зеркальное отражение(Reflection). Карта текстуры может применяться для имитации отражения окружающей среды поверхностью объекта (рис. 1.23, к).

• Преломление(Refraction). Карта текстуры позволяет имитировать преломление световых лучей прозрачным объектом (рис. 1.23, л).

• Смещение(Displacement). Данная карта текстуры обеспечивает фактическое изменение геометрии поверхности пропорционально яркости отсчетов (рис. 1.23, м). Белые участки карты смещают точки поверхности наружу вдоль нормали, а черные – внутрь.

Описанные выше свойства используются в редакторах трехмерной графики для придания поверхности объектов определенного вида. С их помощью можно сымитировать любые визуальные эффекты, наблюдаемые в реальном мире.

Существенным атрибутом любого материала являются зеркальные блики. Именно они дают понять, какой именно материал находится перед вами. На вид бликов влияет молекулярная структура материала и форма поверхности. Скажем, молекулы металлов «упакованы» очень плотно, соответственно, металлические поверхности отражают много света. В результате формируются яркие блики с резко очерченными краями. Молекулы такого материала, как, например, резина, наоборот, расположены на значительном расстоянии друг от друга. В результате материал поглощает световые лучи, а затем рассеивает их во всех направлениях. Это приводит к формированию неярких расплывчатых бликов. Примеры материалов с различной отражающей способностью показаны на рис. 1.24.

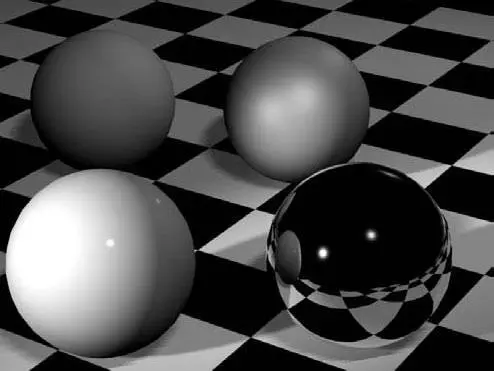

Рис. 1.24. Примеры зеркальных бликов на различных поверхностях

Материал типа Standard (Стандартный), который является в 3ds Max базовым и представляет собой основу для создания более сложных материалов, по умолчанию формирует матовую поверхность. Оглядевшись вокруг себя, вы обнаружите множество материалов с подобным свойством. С точки зрения дизайна такие материалы смягчают цвета и зрительно увеличивают объем помещения. Кроме того, на них не так заметны царапины и прочие дефекты, как на блестящих полированных поверхностях.

При имитации объектов с отражающими поверхностями нельзя забывать, что отражение формируется на основе окружающей среды. При отсутствии предметов вокруг такого объекта для создания материала необходимо воспользоваться внешним изображением («картой окружения»), в противном случае вы получите объект темно-серого цвета.
