Рис. 1.27. Металлическая дверь с признаками влияния окружающей среды

Одной из проблем, которые встают на пути подготовки реалистичных карт покрытия, является создание бесшовных текстур. При наложении на объект между мозаичными элементами текстуры не должно быть швов, иначе рисунок карты покрытия начинает повторяться (рис. 1.28) и смотрится не только неестественно, но еще и непрофессионально. Для создания бесшовных текстур существует несколько методов. Один из них – использование проекционных координат на трехмерной модели. Текстура может накладываться в соответствии с выбранным типом проецирования ее на модель (плоское, цилиндрическое, сферическое и др.). В случае если применение проекционных координат не помогает избавиться от мозаичности (например, слишком маленький размер карты), обычно используют программы двумерной растровой и векторной графики типа Photo-Paint, CorelDraw фирмы Corel или специализированные – CorelTexture. В них имеется множество инструментов, таких как программные имитаторы кистей и перьев, различные виды заливок, позволяющие манипулировать двумерным изображением, предназначенным для создания текстуры, в том числе и избавляться от швов на покрытии материала.

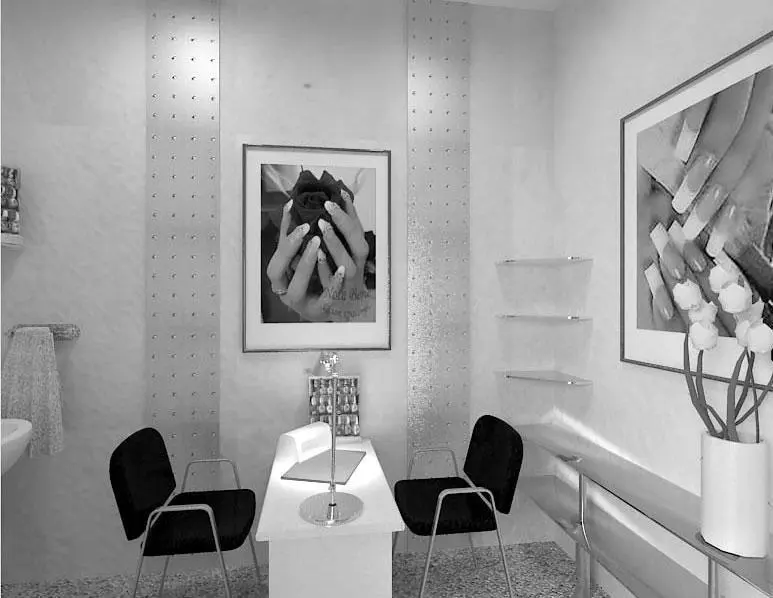

Рис. 1.28. На текстурном покрытии стены и декоративных панелей отчетливо видны швы

Альтернативой карте текстуры типа Bitmap (Растровая), представляющей собой цифровое изображение реального материала, являются процедурные карты текстур. Они формируются программным алгоритмом на основе указанных пользователем параметров и имеют свои преимущества и недостатки. Материалы на основе таких карт текстуры занимают мало памяти, так как хранить требуется только коэффициенты математических уравнений, а не множество отсчетов растровой картинки. С другой стороны, визуализация сцены, объектам которой назначены процедурные карты текстуры, требует больше времени в связи с необходимостью выполнения расчетов для генерации изображения. При увеличении размеров объекта, которому была назначена процедурная карта текстуры, не наблюдается искажений рисунка. Нужно лишь правильно подобрать параметры карты (рис. 1.29). Кроме того, нужно добавить, что процедурные карты текстур являются трехмерными. То есть при изменении формы текстурируемого объекта они, не искажаясь, ложатся на модель, принимая соответствующую форму.

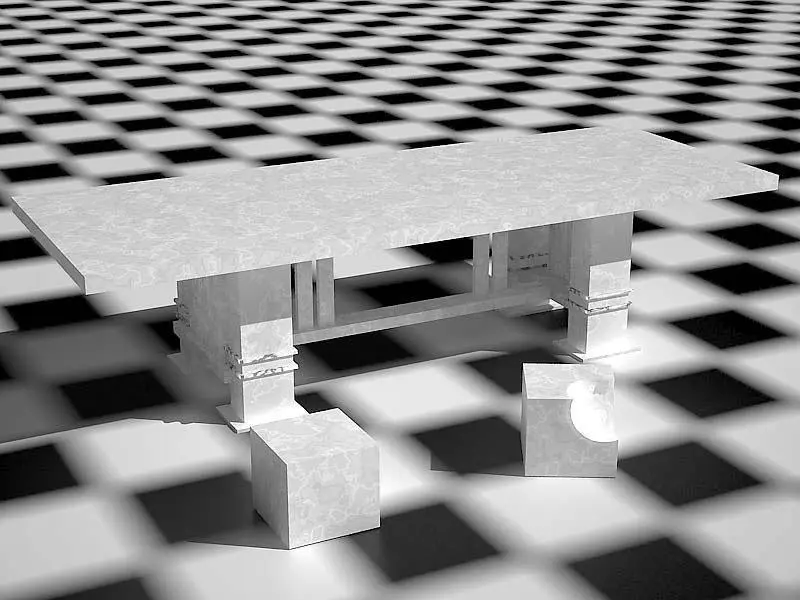

Рис. 1.29. Процедурные карты текстур, имитирующие мрамор и покрытие в виде шахматной доски на моделях

В иных случаях для покрытия трехмерных объектов в программе используют специальные так называемые «запеченные» текстуры. Они часто применяются для экономии системных ресурсов или как один из слоев многослойных материалов, поскольку могут содержать в одном изображении карту диффузного рассеяния, отражение окружающей сцены, глянец, появившийся в результате освещения. Для создания данных изображений в трехмерных редакторах, в частности 3ds Max, есть режим визуализации в текстуры (Render to Texture). Вначале выстраивается сцена с объектом, для которого нужно получить вышеописанную текстуру. Сцена текстурируется, освещается и визуализируется в текстуру. Таким образом получается «запеченная» текстура, а точнее, изображение-развертка, которое содержит отображение результата освещенности объекта. После этого полученное изображение может быть подвергнуто обработке, а затем наложено обратно на объект (рис. 1.30).

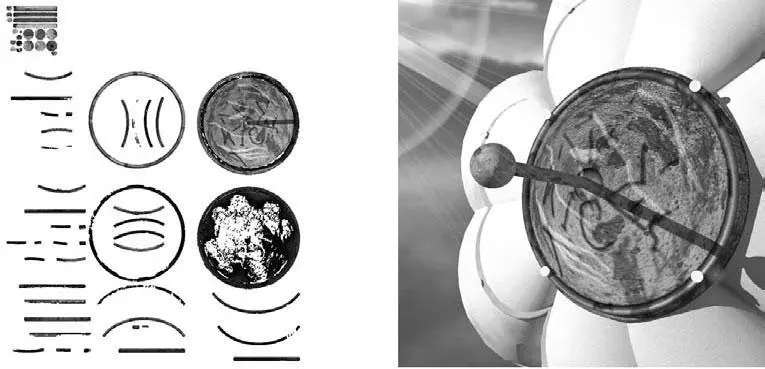

Рис. 1.30. «Запеченная» текстура и ее размещение на модели

Для покрытия объектов трехмерной сцены материалами или дополнительными картами текстур существуют также инструменты постобработки, называемые программами трехмерной раскраски. Среди них можно отметить Painter 3D (компании Corel), Deep Paint 3D (компании Right Hemisphere). Они представляют собой редакторы, в которые загружаются трехмерные объекты и сцены. Затем в программе можно производить раскраску непосредственно трехмерных моделей либо окончательную доводку объемного изображения путем дорисовки вручную текстур, эффектов поверхности и освещения. Кроме того, в программе трехмерной раскраски создаются образцовые текстуры, которые могут служить в качестве фона на объектах для дальнейшего покрытия их материалами в программе трехмерного моделирования и визуализации.

Для создания по-настоящему красивых трехмерных сцен и, в частности, сцен в интерьере важно не только корректно подобрать материалы, но и правильно осветить объекты, создав тем самым определенное настроение у зрителя. Правильно подобранное освещение не оставляет сомнений в реалистичности сцены, а прозрачные тени нужного оттенка добавляют сцене глубину и придают мягкость и реалистичность.

Свет создает определенную атмосферу, выделяя особенности, присущие объектам. Благодаря освещению определяются взаимоотношения между предметами. Контуры объекта могут мягко сливаться с окружающим пространством или, наоборот, резко выделяться на фоне остальных объектов. Появляется свое особенное ощущение пространства, создается пространственная конфигурация, присущая именно этому помещению. Свет позволяет скрыть недостатки и выгодно подчеркнуть достоинства интерьера. Световыми акцентами можно определить направление взгляда зрителя. Поэтому равномерное освещение смотрится скучно, оставляя пространство без экспрессии.

Говоря научным языком, свет представляет собой излучение оптической области спектра, вызывающее зрительные реакции. Он определяет понятие световой среды, то есть совокупности излучений, генерируемых источниками естественного и искусственного освещения.

Видимость предметов обусловлена проецированием оптического изображения на светочувствительный слой сетчатки глаза. Это означает, что она зависит от яркости освещенной поверхности, направленной к наблюдателю, и от ее контрастного соотношения с фоном.

Одним из приемов, широко используемых архитекторами и дизайнерами для решения архитектурно-художественных задач, является световая адаптация зрения. Этот термин означает изменение светочувствительности глаза в процессе приспособления его к резкому изменению яркости освещения. Из истории архитектуры очевидно, что приемы световой адаптации наиболее полно использовались архитекторами стиля барокко. Сочетая контрасты ярких поверхностей алтарей с сумраком боковых нефов, зодчие барокко создавали впечатление движения и беспредельности пространства (рис. 1.31). Свойство человеческого глаза реагировать на яркий свет и сопутствующие ему контрасты удачно используется и в современном интерьере. Организация яркостного ритма увеличивает глубину и архитектурную выразительность пространства. При удачно выбранном соотношении света и тени освещенная тесная комната при переходе в нее из темного помещения может показаться неожиданно большой.
