Требования к компьютерному железу зачастую устанавливает сам производитель программ. Например, по заявлению фирмы-производителя редактора трехмерного моделирования 3ds max 5.0 для нормальной работы этой программы на компьютере должно быть установлено не менее 256 Мб оперативной памяти (ОЗУ).

В этой главе рассмотрим также структуру и состав среднего по цене и универсального по роду деятельностьи компьютера на момент написания книги, т. е. на середину 2003 года. Завершает главу материал о периферии (сканерах, принтерах, графических планшетах, модемах и т. д.).

Персональный компьютер (ПК) (рис. 2.1) состоит из определенных, комплектующих его частей. Чтобы купить компьютер «оптимально», т. е. с наилучшим результатом из вариантов, надо представлять себе, из чего ПК состоит. Как правило, следующие компоненты в его составе являются обязательными (так называемая, базовая комплектация компьютера):

□ системный блок (в комплекте с сетевым кабелем);

□ монитор (в комплекте с сетевым кабелем и информационным кабелем; кабели могут быть соединены с монитором или прилагаться отдельно);

□ клавиатура;

□ манипулятор "мышь".

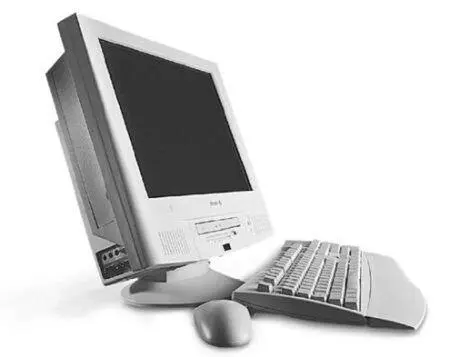

Рис. 2 .1.Персональный компьютер

Кроме того, к компьютеру могут подключаться дополнительные (периферийные) устройства, к которым относятся, например: принтер, джойстик, сканер, музыкальная приставка, модем, плоттер, дигитайзер, цифровая фотокамера, световое перо (графический планшет) и др. Периферийные устройства в базовом варианте ПК могут отсутстовать, т. к. их наличие не является обязательным.

Современные компьютеры построены с использованием принципа открытой (модульной) архитектуры. Такая структура позволяет легко изменять их конфигурацию, модернизировать устаревшие блоки и узлы, наращивать системные ресурсы и производить ремонт путем замены отдельных функциональных элементов. В результате, вы можете производить постепенное наращивание мощности и модернизацию персонального компьютера, что на компьютерном сленге называется апгрейдом (upgrade).

Сборка системного блока на основе модульного принципа позволяет легко изменить конфигурацию компьютера: увеличить объем оперативной памяти, заменить видеокарту, увеличить емкость винчестера. Все компоненты системного блока находятся внутри корпуса, защищающего их от механических повреждений и обеспечивающего необходимый тепловой режим. Элементы управления и индикаторы находятся на передней панели системного блока. Сетевые разъемы, разъемы для подключения периферийных устройств и вентилятор блока питания расположены на задней панели системного блока.

В системном блоке обычно размещаются:

□ материнская плата, которая является связующим звеном между: центральным процессором, оперативной памятью, винчестером, флоппи-дисководом, различными платами расширения с интерфейсами ISA, PCI или AGP, двумя последовательными (СОМ1 и COM2), двумя универсальными (USB) и одним параллельным (LPT1) портами;

□ видеокарта, которая предназначена для преобразования данных, вырабатываемых компьютером, в сигнал, отображаемый монитором;

□ звуковая карта, которая позволяет воспроизводить звук, синтезированный компьютером, а также записывать оцифрованный звук с качеством компакт-дисков;

□ винчестер (накопитель на жестких дисках), который является местом хранения операционной системы, программ, приложений, баз данных, игр и т. д. В отличие от ОЗУ, при выключении питания, информация, записанная на винчестер, не теряется;

□ дисковод CD-ROM, который предназначен для чтения (проигрывания) лазерных компакт-дисков. Компакт-диски могут содержать компьютерные программы и игры, музыкальные произведения, видеофильмы и т. п.;

□ блок питания, предназначенный для питания материнской платы, плат расширения, винчестера, флоппи-дисковода, привода CD-ROM, т. е. всех устройств системного блока;

□ монитор, предназначенный для вывода информации в текстовом и графическом режимах;

□ клавиатура, которая является основным устройством ввода информации и команд для компьютера;

□ манипулятор "мышь", предназначенный для управления программами и работы с графикой.

Замечание

Кроме настольных компьютеров существуют переносные компьютеры. Современные переносные компьютеры часто называют английским словом "ноутбук" (notebook). Обычно размеры этих компьютеров таковы, что они легко помещаются в портфель-дипломат. Переносной компьютер удобен для использования в поездках.

Все компоненты персонального компьютера связаны посредством кабелей (шлейфов) и разъемов. Периферийные устройства подключаются к компьютеру также при помощи кабелей. Обычно кабель устроен следующим образом: жгут, состоящий из изолированных друг от друга проводников, объединяет соединители (разъемы), находящиеся на противоположных концах кабеля. При этом проводники могут быть заключены в металлическую оболочку (экран), а весь кабель может быть покрыт пластиковой защитной оболочкой. Кабели друг от друга могут отличаться типами разъемов на концах кабеля, количеством используемых в кабеле проводников, тем, как эти проводники связаны с контактами разных разъемов (рис. 2.2). Для защиты от ошибок разъемы кабелей сделаны разными, так что кабель просто не встанет в неподходящее для него гнездо. Большое значение имеет надежность пристыковки разъемов кабеля. Разъемы некоторых кабелей (например, разъемы для подключения монитора или принтера) закрепляются в гнездах при помощи винтов. Эти винты следует завернуть рукой или отверткой, чтобы кабель не выпал из разъема.

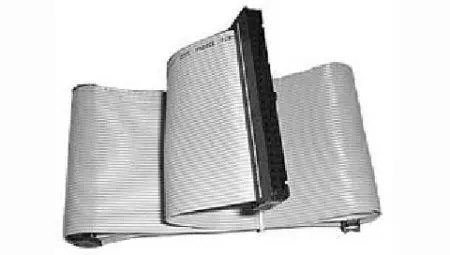

Рис. 2.2. Шлейф IDE UDMA66 для 2-х устройств

Внимание

При включенном компьютере нельзя ни пристыковывать, ни отстыковывать кабели для подключения периферийных устройств – это может привести к выходу из строя вашего компьютера.

Все устройства системного блока размещены в корпусе ПК. На корпусе системного блока обычно располагаются кнопки (Reset), индикаторы (HDD и др.), ключ для блокировки клавиатуры (Lock) и выключатель питания (Power). Внутри корпуса закреплен небольшой динамик (speaker). Корпуса системного блока компьютера изготавливаются двух типов:

□ горизонтальный корпус – desktop (дословно "поверхность стола");
