□ вертикальный корпус – tower (башня), включающий несколько вариантов: Mini-Tower, Midi-Tower, BigTower, Big Tower, File Server.

Нужно четко себе представлять, что чем меньше размеры корпуса, тем меньше возможностей для дальнейшей модернизации компьютера и тем хуже его охлаждение. Поэтому отличием различных корпусов помимо их дизайна можно считать различное количество установочных мест для плат расширения и всевозможных внутренних накопителей – винчестера, флоппи-дисковода, привода CD-ROM.

Корпус комплектуется импульсным блоком питания, который преобразует сетевое напряжение 220 В в различные напряжения постоянного тока, необходимые компьютеру для нормальной работы всех его компонентов (кроме монитора и внешних устройств). Блок питания вырабатывает напряжения —5 В, +5 В, —12 В, +12 В. Мощность блоков питания варьируется в пределах 150—350 Вт в зависимости от размеров корпуса. В качестве примера на рис. 2.3 показан корпус фирмы JNC (модель 106-SHL). Фирма JNC – известный тайваньский разработчик и производитель корпусов, блоков питания и кулеров, работающий на рынке 13 лет и имеющий собственные заводы в Китае. Серия SHL предназначена для сборки недорогих офисных и домашних компьютеров. На лицевой панели с классическим дизайном расположены две кнопки и два светодиода. Корпус легок, устойчив, компактен, достаточно вместителен, хорошо обработан и подогнан, а главное – недорог.

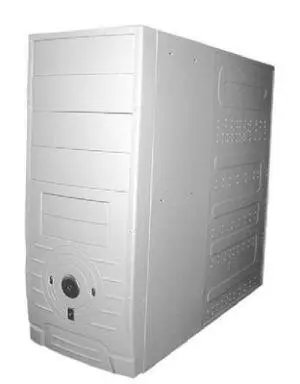

Рис. 2.3. Корпус фирмы JNC (модель 106-SHL)

Совет

При приобретении корпуса для персонального компьютера следует учитывать возможность последующей модернизации компьютера. Так, поставляемый вместе с корпусом блок питания для Pentium III отличается от блока питания, необходимого для Pentium 4. Если вы предполагаете использовать в работе большое количество периферийных устройств – покупайте корпус с мощным блоком питания, минимум 250—300 Вт. Если любите работать в ночной тишине, то желательны малошумные вентиляторы (с пометкой Low noise).

Корпуса можно делить по нескольким критериям. Основной из них – форм-фактор. Сегодня основной форм-фактор – это формат ATX (AT extension), хотя существуют и АТ-корпуса. Принципиальное различие между этими форм-факторами, с точки зрения конструкции блока питания, заключается в том, что блоки питания в AT не поддерживает программно стандарт расширенного управления питанием (РУП), в первую очередь управление отключением питания. Отключить его можно, лишь прекратив подачу напряжение на его вход. В блоке питания формата АТХ есть возможность программного отключения сигналом управления с материнской платы. Следует заметить, что на материнскую плату при этом подается определенное «дежурное» напряжение, прекратить подачу которого можно, только отключив блок питания тумблером на нем или вынув сетевой шнур из розетки.

При прочих равных условиях (размер, положение блока питания, количество отсеков и пр.) есть несколько параметров, определяющих ценовые характеристики корпусов:

□ качество материала, из которого изготовлен корпус;

□ раскрученность марки: известные производители (бренд) накидывают некоторую сумму только за использование своего имени;

□ наличие дополнительных возможностей: инфракрасный порт, дополнительные установленные вентиляторы и пр.;

□ эргономика, дизайн. Понятно, что красивый и модный корпус будет стоить дороже стандартного;

□ качество блока питания и его мощность. В дешевых безымянных корпусах зачастую можно встретить маломощные низкокачественные блоки питания, имеющие неизвестное (чаще всего – китайское) происхождение.

Блок питания (БП) компьютера внешне представляет собой металлическую коробку, прикрепленную к задней панели системного блока. В ней располагается трансформатор, выпрямитель и охлаждающий вентилятор. Из блока питания выходит несколько комплектов проводов для подключения к электрическому питанию системной платы, жесткого диска, дисководов. Для подключения дополнительных устройств, например CD-ROM или второго винчестера, в блоке питания предусмотрены свободные комплекты проводов. Фирмы-производители корпусов и блоков питания для компьютеров изготавливают обычно серию блоков питания с различными выходными мощностями в диапазоне от 100 до 450 Вт. Для подключения к системной плате используются два 6-контактных разъема. Для питания накопителей предназначены 4-контактные разъемы. На 4-контактных разъемах два черных проводника – «земля», красный проводник – «+5 В», желтый проводник – «+12 В».

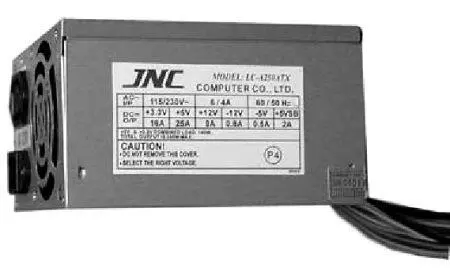

Рис. 2.4. Блок питания китайской фирмы JNC

В качестве примера можно привести блок питания L&C LC-A250ATX фирмы JNC (рис. 2.4). Пиковая мощность такого БП равна 250 Вт. Блок питания не отличается сложной конструкцией входных и выходных фильтров, он не оснащается термоконтролем, не выдерживает большую мощность – это обычный недорогой БП для нетребовательных пользователей. Блок питания имеет два дополнительных кабеля питания для материнских плат Socket-478. Для питания дисковых устройств имеются два кабеля по два разъема на каждом плюс один разъем для флоппи-дисковода. Блок питания располагается в системном блоке сверху, над материнской платой, и прикручивается к корпусу четырьмя винтами.

Источники бесперебойного питания предназначены для защиты компьютера от сетевых помех, основными из которых являются: высоковольтные импульсные броски напряжения (до 3 кВ), кратковременное падение напряжения до 150—170 В, аварийное полное отключение питания и т. п. Необходимость в источниках бесперебойного питания возникает в тех случаях, когда проблема работоспособности ПК и сохранения данных стоит наиболее остро (работа серверов сетей, компьютере банков, аэропортов и т. п.).

Материнская (системная) плата является основным элементом системного блока. В нее устанавливаются отдельные компоненты системного блока компьютера. Поэтому ее качество во многом определяет надежность и скорость взаимодействия между различными узлами компьютера и, следовательно, компьютера в целом. Материнская плата (motherboard, m/b) служит своеобразной платформой, на базе которой строится конфигурация всей системы. Все возможности материнских плат обычно определяются установленными на них чипсетами (наборами микросхем). Как правило, материнские платы разных производителей, собранные на одном и том же чипсете, обеспечивают равную (или почти равную) производительность системы. На материнской плате расположены:
