Перечислим последние достижения в области материнских плат на начало 2003 года:

□ поддержка четырехскоростного AGР-графического порта для видеокарты;

□ поддержка протокола работы жестких дисков Ultra-DMAIOO;

□ поддержка новых типов памяти – DDR SDRAM рс1600 и рс2100 или же RDRAM рсбОО и рс800;

□ поддержка работы системной шины на частоте 133 МГц для процессоров Intel Pentium III, Intel Celeron либо эффективной частоты 266 МГц для процессоров AMD Athlon и AMD Duron.

Если ваша материнская плата все это поддерживает, то можете быть уверены, что она является современной и имеет много шансов на беспроблемную модернизацию компьютера через год-полтора, а также отсутствие проблем при наращивании системы. Очень надежны платы от A-Bit, AsusTek, Open, Chaintech, Gigabyte. Несколько хуже качество продукции Acorp, Lucky Star, Procomp.

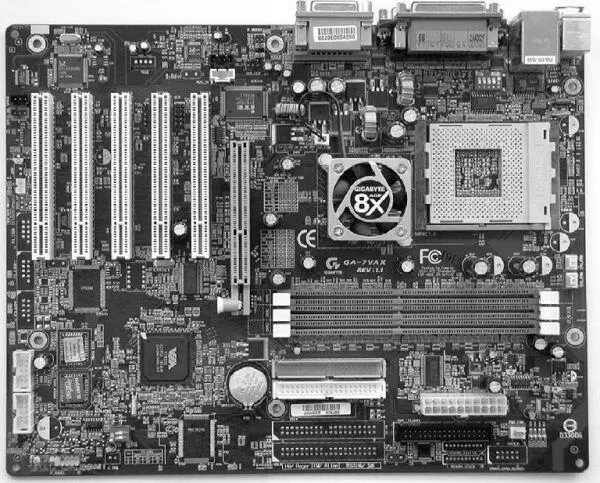

Рис. 2.5. Материнская плата Gigabyte 7VAX (КТ400)

В качестве примера рассмотрим основные характеристики материнской платы Gigabyte 7VAX. Среди производителей материнских плат компания Gigabyte очень хорошо известна отечественному пользователю как производитель надежных и простых в настройке материнских плат для разных категорий компьютеров. На рис. 2.5 приведена фотография материнской платы Gigabyte 7VAX (КТ400). Относительно дизайна и компоновки данной платы можно заметить, что размеры печатной платы приближаются к максимальным для современных АТХ-плат – это обусловлено большим количеством дополнительных контроллеров. Набор слотов у платы стандартный – 3 DIMM, 5 PCI, AGP с защелкой и ключом, предотвращающим установку старых видеокарт, не поддерживающих питание 1,5 В. Плата оснащена системой мониторинга температуры процессора через встроенный в его ядро термодиод. Для этого на ней смонтирован дополнительный чип LM335. Использование встроенного звука (кодек ALC650) поддерживает контроллер – Realtek RTL8100BL (компактная версия чипа RTL8139. Имеется сетевой разъем RJ45 для витой пары и два порта USB. Для настройки тактовой частоты на плате установлены два блока DIP-переключателей, которые устанавливают базовую тактовую частоту FSB (из диапазона доступных частот) и множитель процессора. Набор частот FSB состоит из значений 100, 133 и 166 МГц, а множитель выбирается из диапазона [5,5х;12,5х]. BIOS платы разработан на основе Award 6.00PG. В комплект поставки входит руководство по эксплуатации платы, компакт-диск с утилитами Gigabyte и драйверами, два шлейфа, заглушка для портов ввода-вывода и планка с четырьмя разъемами US В.

Таким образом, плата 7VAX удобно скомпонована, оснащена хорошим звуком с поддержкой цифрового интерфейса, в стандартной комплектации имеет встроенную сетевую карту. Это плата среднего звена, подходящая и тем, кто ценит стабильность, и тем, кто хочет получить хороший набор возможностей за умеренную цену.

Выбор материнской платы должен быть основательным, как выбор фундамента дома или кузова автомобиля. Если материнская плата не будет оптимально сбалансирована с другими компонентами вашего компьютера, то его технические возможности будут использоваться лишь частично.

Центральный процессор (микропроцессор, CPU – central processor unit) – это микросхема, которая производит все операции компьютера и осуществляет управление всеми системами и элементами компьютера. Процессор – мозг компьютера, его командный центр. Его главной задачей является получение команд от программы и их выполнение. Центральный процессор – специальный чип – сверхбольшая интегральная схема в едином полупроводниковом кристалле. Он управляет всеми остальными устройствами компьютера и включает в себя: арифметическо-логическое устройство, которое производит арифметические и логические операции над данными; регистры, в которых хранятся данные, счетчики, адреса команд и данных; внешние интерфейсы для связи с остальными устройствами компьютера.

Основными характеристиками центральных процессоров являются:

□ тип архитектуры, или серия. Тип архитектуры, как правило, определяется фирмой производителем оборудования;

□ набор поддерживаемых команд или инструкций и их расширений;

□ разрядность (бит). Разрядность центрального процессора определяет его поколение и принципиально влияет на скорость передачи информации между другими устройствами и процессором. Разряд – это единица информации. Если компьютер за один такт (в единицу времени) может обработать 32 разряда информации, то процессор 32-разрядный.

Микропроцессоры Pentium III являются 64-разрядными процессорами, a Pentium 4 – 128 разрядными;

□ тактовая частота (МГц). В обиходе тактовую частоту иногда называют скоростью процессора (и компьютера). Тактовая частота означает количество операций, которые процессор может выполнить в секунду. Иными словами, чем больше тактов, или операций в секунду, может выполнять процессор, тем быстрее он работает. Например, процессор с тактовой частотой 2000 МГц выполняет 2000 миллионов операций в секунду. Скорость (быстродействие) процессора в управлении информацией – главный фактор, лежащий в основе эффективной работы большинства компьютерных программ. Быстродействие процессора (тактовая частота) измеряется в мегагерцах (МГц). Чем выше тактовая частота, тем быстрее работает процессор. Созданные по новейшим технологиям процессоры Pentium 4 способны поддерживать частоту до 4 ГГц и более.

Для процессоров производства Intel используются корпуса типа PGA (Pin Grid Array). Это керамический корпус, ряды золоченых выводов которого расположены по периметру корпуса перпендикулярно его плоскости. В зависимости от модели процессора, корпус имел разные размеры и количество выводов (контактов). Для размещения процессора Pentium на материнской плате используется специальное гнездо, называемое Socket. Оно обеспечивает правильность установки процессора и легкое закрепление с помощью специального рычажка.

Основными конкурентами Intel в производстве микропроцессоров являются AMD (Advanced Micro Devices) и Cyrix. Цены на продукцию AMD всегда ниже, чем на аналогичную продукцию Intel. Процессоры AMD всегда потребляли меньшую мощность и имели некоторые усовершенствования в архитектуре, касающиеся управления памятью и организации ее использования в мультипроцессорных системах.

В начале 2002 года самый мощный процессор семейства Pentium 4 работал с тактовой частотой 2,2 ГГц (ядро Northwood). Для семейства Celeron максимумом был чип с тактовой частотой 1,3 ГГц на основе ядра Tualatin. А к началу 2003 года тактовая частота процессоров Pentium 4 (на ядре Northwood) выросла до 3,06 ГГц, а чипов семейства Celeron (также уже на ядре Northwood) – до 2,0 ГГц. Плюс ко всему, частота системной шины процессоров Pentium 4 увеличилась с 400 до 533 МГц. Разъем Socket-473 уходит в прошлое: все новые процессоры семейств Pentium 4 и Celeron работают только с разъемом Socket-478. О прекращении производства последнего процессора Celeron на основе ядра Pentium III (Tualatin) – чипа с тактовой частотой 1,4 ГГц – уже объявлено официально.
