Уильям Детмер - Теория ограничений Голдратта. Системный подход к непрерывному совершенствованию

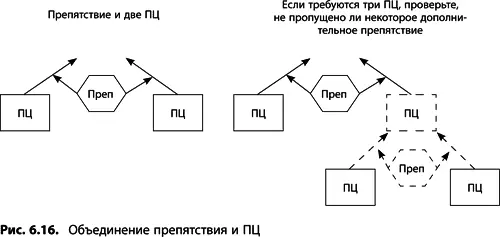

Если для преодоления препятствия необходимо совершить несколько действий, достичь нескольких ПЦ, объедините их между собой, как показано на рис. 6.16. Если вам кажется, что двух ПЦ недостаточно, проверьте их и препятствие, к которому они относятся: возможно, существует другое, не выявленное обстоятельство, преграда, мешающая достижению поставленной цели. Соответственно, нужен другой способ устранения этой преграды. Старайтесь избегать наличия более двух ПЦ для одного препятствия.

Если более половины ПЦ сформулированы как высказывания, обратные по смыслу формулировкам препятствий, нужно заменить их конкретными действиями (рис. 6.17). Проведите командный «мозговой штурм». Если он не даст результатов, постройте ДРК (см. главу 4). Рис. 6.41 показывает, как при помощи ДРК вместо обратных формулировок разработать конкретный способ устранения преграды.

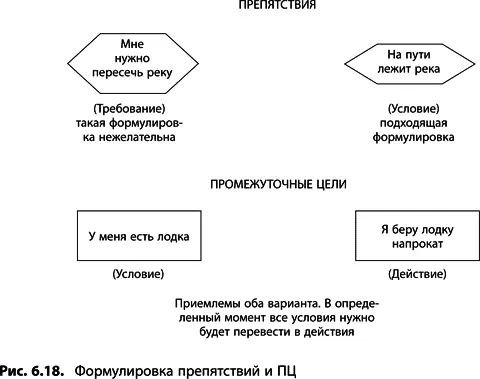

Проверьте все формулировки. При записи препятствий не используйте глаголы со значением необходимости или долженствования. Нужно, чтобы фраза просто констатировала факт (рис. 6.18). Вспомним пример с рекой: у вас, скорее всего, возникнет желание написать «Мне нужно пересечь реку» или «Я должен пересечь реку». Фраза со словами «нужно», «должен» подразумевает, что есть некое препятствие, которое необходимо преодолеть. Получается, что она описывает не само препятствие, а необходимость его преодоления. Поэтому лучше строить предложение следующим образом: «На пути лежит река». Промежуточные цели можно формулировать как действия или условия. Разумеется, для изменения условия необходимо предпринять некоторые действия, и, так или иначе, ПЦ придется формулировать как конкретный способ преодоления барьера. Но опыт позволяет утверждать, что в верхней части диаграммы ПЦ большей частью записаны как условия, а ближе к основанию – как действия. Это в первую очередь относится к сложным ситуациям – когда вы не уверены, как именно добиться решения главной задачи. Если у вас есть два варианта и вы сомневаетесь, как лучше записать ПЦ – действием или условием, выбирайте конкретное действие. Ведь это, по сути, то, чего вы хотите добиться с помощью ДП: определить, какие действия нужно предпринять, чтобы достигнуть конечной цели. Если, записав действие, вы что-то упустили, это выявится при анализе завершенной диаграммы.

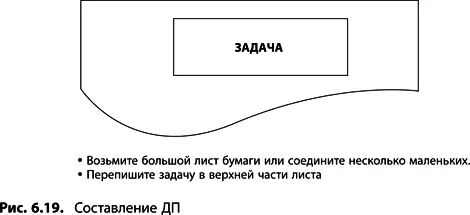

Возьмите большой чистый лист бумаги (если нет одного большого, соедините несколько маленьких). В верхней части повторно запишите задачу (рис. 6.19).

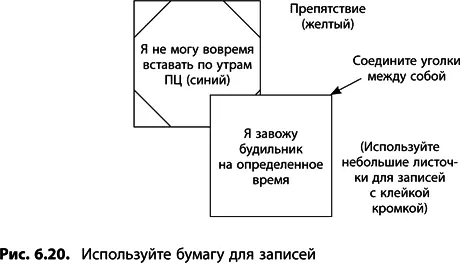

На клейких разноцветных листочках для записей выпишите препятствия и ПЦ (цвет соответствует типу записи). Если нет цветных листов, запишите утверждения на однотонных, используя соответствующие фигуры (шестиугольник для обозначения препятствия и прямоугольник – ПЦ). Соедините попарно препятствия и соответствующие ПЦ.

Примечание:использование бумаги для записей при создании ДП имеет большое значение – большее, чем во всех других построениях ТОС. Остальные диаграммы ТОС можно построить и на компьютере при помощи любого графического приложения, так как они строятся строго сверху вниз или снизу. В дереве же перехода вы сначала создаете элементы мозаики, и лишь после соединяете их вместе, как пазл. Это позволяет легко перемещать утверждения, записанные на отдельных листочках.

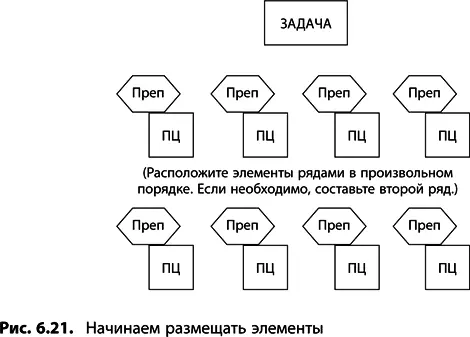

Разместите пары препятствий и промежуточных целей в ряд под записанной задачей (рис. 6.21). При этом временная последовательность пока неважна. У вас может получиться и два ряда. На данном этапе не обращайте внимания на очередность. В ходе работы местоположение пар в диаграмме будет меняться как минимум один раз.

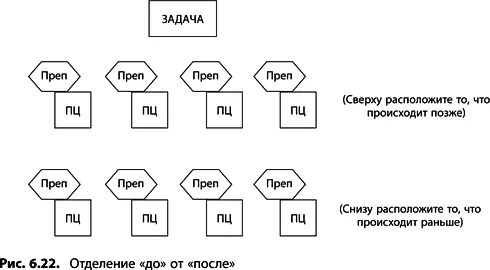

Изучите пары элементов и определите те из них, что в реальности следуют друг за другом (рис. 6.22).

Пары, которые должны идти раньше, расположите в нижней части листа, а те, которые позже, – в верхней, под задачей. Для этого задавайте себе вопрос: «Данная пара событий имеет место до или после другой пары?»

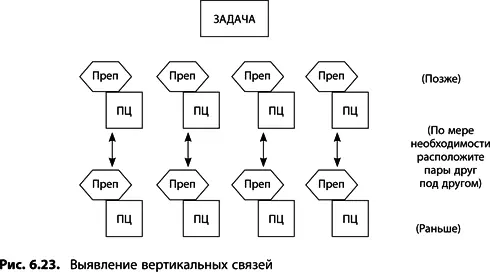

Пары, которые следуют друг за другом, расположите вертикально и соедините пунктирной линией (рис. 6.23). Это своего рода знак. Они будут связаны пунктиром до тех пор, пока вы не удостоверитесь в правильности расположения («Действительно ли это событие произойдет раньше другого?») и необходимости устранения преграды («Действительно ли это нам мешает?»). Использовать пунктир в ДП очень полезно.

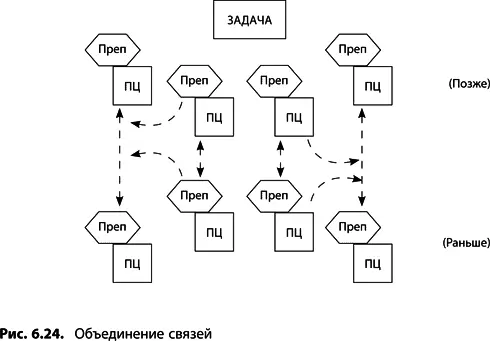

Просмотрите все новые вертикальные логические цепочки. Определите, можно ли какие-либо из них включить в состав других цепочек (в хронологическом порядке). Совершите все необходимые перестановки, как на рис. 6.24, обращая внимание в первую очередь на последовательность ПЦ, а не препятствий, так как ПЦ – это условия, необходимые для достижения цели. И снова посмотрите, правильно ли располагаются пары.

Каждую логическую связь между ПЦ и препятствием проверьте по КПЛП на наличие утверждения, достаточность причины и наличие альтернативной причины (рис. 6.25) (см. также описание процесса анализа ДП далее в этой главе). Если в ходе проверки обнаруживаются упущения и недочеты (препятствия, которые на самом деле таковыми не являются, или же ПЦ, которые по логике вещей не связаны с идущими следом ПЦ верхнего уровня), найдите подходящие замены и заполните логические пробелы. Логика связей по всей диаграмме должна быть неопровержимой.
