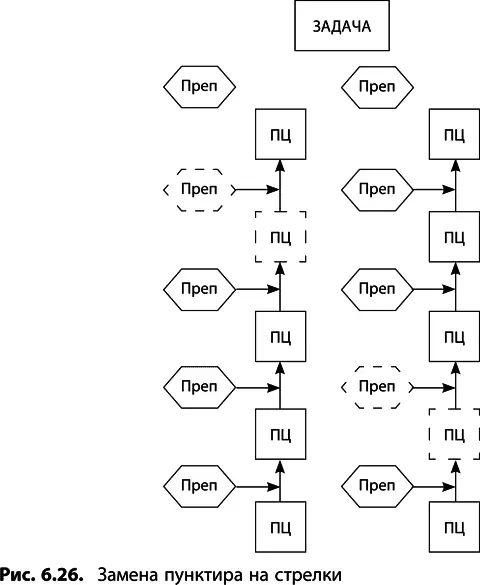

Когда выстроены все логически правильные связи препятствий и ПЦ, сотрите карандашные пунктирные линии, появившиеся на этапе 9 (рис. 6.26).

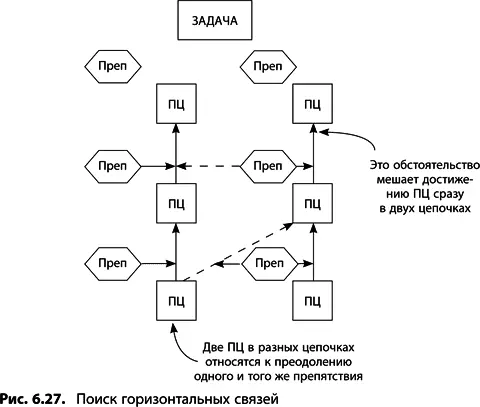

Если у вас выстроилось несколько цепочек препятствий и ПЦ, сопоставьте их: нет ли таких препятствий, которые могут мешать достижению ПЦ из другой цепочки, и нет ли таких ПЦ, которые обеспечат преодоление препятствий, входящих в состав соседней цепи (рис. 6.27). В случае обнаружения таковых сделайте необходимые перестановки.

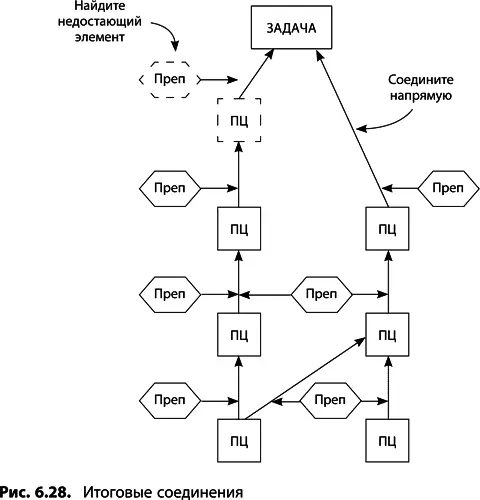

Проанализируйте связь задачи и промежуточных целей (в совокупности с препятствиями), следующих непосредственно за ней. Можно ли их соединить напрямую? Или же пропущены какие-то недостающие условия / действия, которые должны располагаться между задачей и блоками схемы? По возможности соедините задачу с верхним рядом тактических целей напрямую (рис. 6.28). Если же чего-то не хватает, внесите необходимые дополнения и потом производите окончательные соединения.

Когда все объединения элементов – и вертикальные, и горизонтальные – завершены и все корректировки сделаны, проанализируйте логическое дерево по критериям наличия утверждения, достаточности причины, существования альтернативной причины (воспользуйтесь советами из раздела «Анализ дерева перехода» далее в этой главе). Внесите необходимые исправления. Теперь ваше дерево готово!

Примечание:нет жестких правил по количеству элементов ДП. Каждое дерево уникально. У вас может как одна, так и несколько цепочек пар препятствий и ПЦ. Следите только за логикой построения. Не старайтесь подогнать диаграмму под имеющиеся у вас представления о том, как она должна выглядеть.

На рис. 6.39 даны краткие инструкции по построению дерева перехода. Но пользоваться ими можно только после того, как прочитаны и тщательно изучены приведенные выше элементы схемы.

Примечание:у некоторых применение приведенных инструкций может вызвать трудности, особенно в части расположения элементов в хронологии и заполнения пробелов. Поэтому на рис. 6.42 даются эти же этапы, но в несколько иной последовательности. Вы можете выбирать ту процедуру, которая для вас более удобна.

На чем основана наша уверенность, что выбранная тактическая цель устранит стоящее на пути препятствие? Действительно ли некоторое препятствие мешает достижению промежуточной цели? Чтобы узнать это, необходимо проанализировать все построение, как мы это делали с другими логическими деревьями ТОС.

КПЛП позволяет проверять схемы и диаграммы с точки зрения достаточности причин для логических переходов (т. е. основной вопрос, достаточно ли указанной причины для появления данного следствия). Но ДП и ДРК используют при развертывании только принцип необходимости причин без проверки на достаточность. В дереве перехода исследуются условия, необходимые (но не обязательно достаточные) для преодоления препятствия, стоящего на пути к цели.

Проверяя логику достаточности причины, мы спрашиваем, например: «Достаточно ли у нас оснований для вывода, что один плюс один равно два?» Когда же речь идет об обязательности некоторого условия для наступления следствия, то вопрос должен ставиться по-другому: «При каких условиях сумма двух единиц не будет равняться двум и что мы можем сделать, чтобы этого не случилось?» И все же анализировать дерево перехода придется несколько иначе, чем дерево текущей реальности. Мы будем проверять, существует ли препятствие и пригодны ли указанные способы для его нейтрализации.

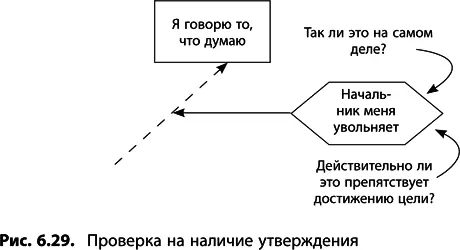

Проверка на наличие утверждения должна проводиться для каждого препятствия. Возьмем ситуацию, когда человек боится высказать начальству то, что думает, опасаясь увольнения (рис. 6.29). Конечно, случается, что сотрудника наказывают за «свободомыслие», но относится ли это к данной конкретной ситуации? Если оснований подозревать начальника в авторитарности нет, то угроза мнимая, а препятствие, скорее всего, надуманное.

Каждую группу из препятствия и двух связанных с ним ПЦ (первая, верхняя – та, достижению которой мешает данное препятствие, и вторая, нижняя, которая разработана, чтобы это препятствие преодолеть) можно разбить на две пары, объединенные по принципу достаточности. Путем проверки двух пар мы изучим всю группу.

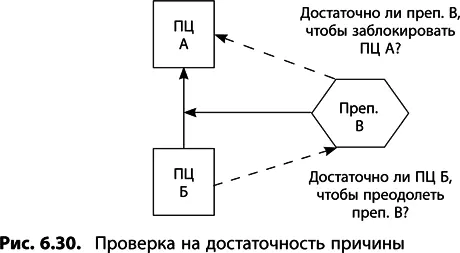

Взгляните на рис. 6.30. Чтобы вся группа из трех утверждений была признана логически корректной, вы должны доказать, что:

– существование препятствия В делает невозможным наступление события А;

– наступление события Б однозначно нейтрализует препятствие В.

Или можно переформулировать те же мысли в виде вопросов:

1. Достаточно ли препятствия В, чтобы заблокировать наступление события А?

2. Достаточно ли события Б, чтобы преодолеть препятствие В?

Если вы можете утвердительно ответить на оба вопроса, то связи промежуточных целей и препятствия установлены логически верно. Если же нет, то вы зря теряете время, пытаясь преодолеть препятствие, которое на самом деле таковым не является. А если ПЦ нижнего уровня выбрана неправильно, то добраться до следующей тактической цели не представляется возможным.

Спросите себя, есть ли что-нибудь еще, что нужно принять во внимание? Важно не упустить другое возможное препятствие (альтернативная причина), не связанное с выявленным, но тоже способное полностью перекрыть доступ к желаемой промежуточной цели на верхнем уровне. Подобные дополнительные преграды обычно выявляются только при тщательном анализе уже построенной диаграммы. Обнаружив пропущенное препятствие, подумайте, как и где правильно добавить его в схему. Дополнительные преграды не отменяют наличие основных препятствий, уже отработанных в ДП, но они могут заблокировать решение главной задачи, поэтому важно найти их вовремя и включить в схему.
