Волновое поле характеризуется сильной изменчивостью вдоль профиля, что обусловлено блоковым строением разреза, где каждый блок соответствует крупной тектонической структуре. Наличие большого количества волн различной природы (преломленных, отраженных, кратных), а также появление изломов и разрывов в годографах свидетельствует о сложной слоистой структуре разреза. На сейсмических записях выделены волны, связанные с границами в осадочном чехле, фундаментом, границами внутри коры и мантией.

Анализ качества сейсмических материалов по зондированиям позволяет сделать следующие выводы:

– на сейсмических записях, полученных в Белом море, практически на всех зондированиях отмечается повышенный уровень шумов, связанный с течением;

– при наблюдениях на сухопутном продолжении профиля 3-АР устойчивая регистрация сейсмических сигналов отмечается на удалениях до 160–180 км, однако имеются записи и на больших расстояниях до 380–450 км.

Ближний к крайней точке наблюдений в море ПК 0 находился ПК 1, дальний, соответственно, ПК 13. На рисунке 2 представлен пример волнового поля записей пневмоизлучателей. На ПК 1 ввиду малого расстояния до источника (37–40 км) продольные и поперечные волны регистрируются с малым временем запаздывания (7–10 с), с удалением от берега внутрь континента возрастает разница t S-P и волны становятся более устойчивыми. С увеличением расстояния до источника и появлением интенсивной отраженной волны от границы Мохо записи становятся разрешенными, а вступления – более четкими. В отдельных случаях хорошо регистрируются P– и S-волны (рис. 2), что допускает возможность построения томографических разрезов по P– и S-волнам.

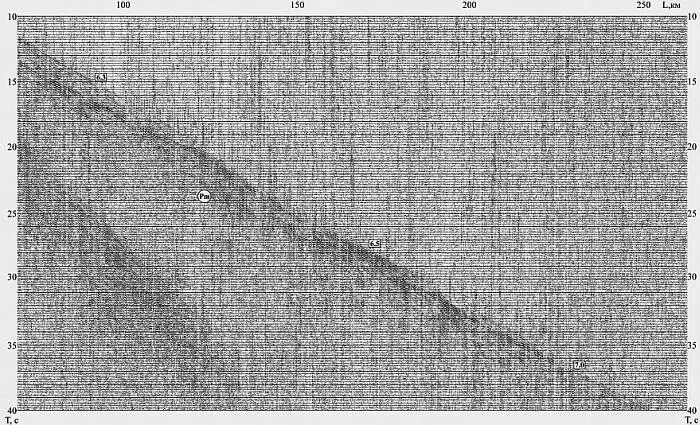

Рис. 2. Пример волнового поля при наблюдении на суше и возбуждении на море. Профиль 3-АР, зондирование 3, Х=50 км.

Граф обработки данных МПВ-ГСЗ на опорных профилях, разработанный в «Севморгео», предусматривает различные виды обработки и интерпретации волновых полей ( Сакулина и др., 2003 ), а именно:

– блок кинематической обработки данных метода преломленных волн (МПВ) и ГСЗ, включающий систему «Граница». В рамках этой системы выполняется считывание времен прихода всех волн и решение обратной кинематической задачи традиционными способами;

– пакет программ миграции сейсмических записей преломленных волн и построение динамических разрезов по отраженным и преломленным волнам;

– пакет программ XTomo, который осуществляет томографическую обработку. Система ХТоmo служит мощным 2D-инструментом кинематической интерпретации сейсмических данных и, в отличие от предыдущей версии Firstomo, позволяет использовать криволинейную решетку, что удобно для моделирования сейсмических пластов и горизонтов.

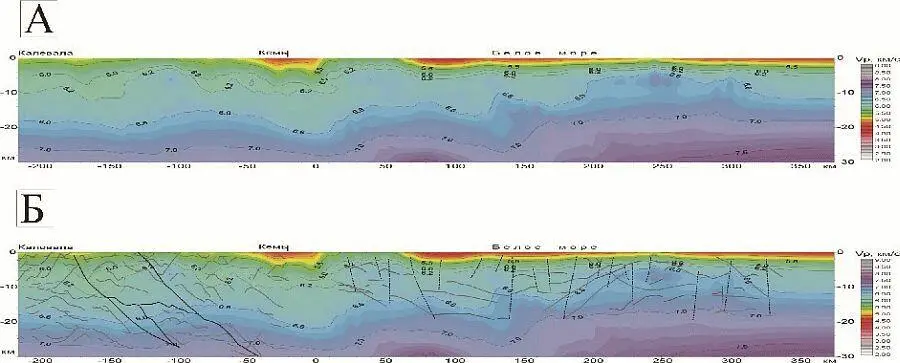

Рис. 3. А. Сейсмотомографический разрез по профилю «Суша-Море» (Калевала-Кемь-Горло Белого моря). Б. Сейсмотомографический разрез по профилю «Суша-Море» и сейсмоотржающие поверхности с сейсмогеологического разреза по данному профилю.

По годографам первых вступлений продольных волн построен скоростной разрез по профилю (Рис. 3 А). Эти материалы дополнены временами первых вступлений продольных волн, полученных на профиле ГСЗ Кемь-Ухта. При томографическом подходе определяются интегральные значения скоростей, реализующиеся в модели с плавным, но повсеместным изменением скорости. В качестве основы для выбора начального скоростного приближения использовались глубинные сейсмические разрезы ГСЗ, построенные вдоль этих профилей с учетом времен вступлений преломленных и отраженных волн ( Глубинное строение, 2001 ).

Полученный сейсмический временной разрез МОВ ОГТ (Рис. 4 А) отражают геологическое строение котловины Белого моря. В целом характер волнового поля позволяет выделить три геолого-геофизических комплекса (ГГК) – нижний, средний и верхний.

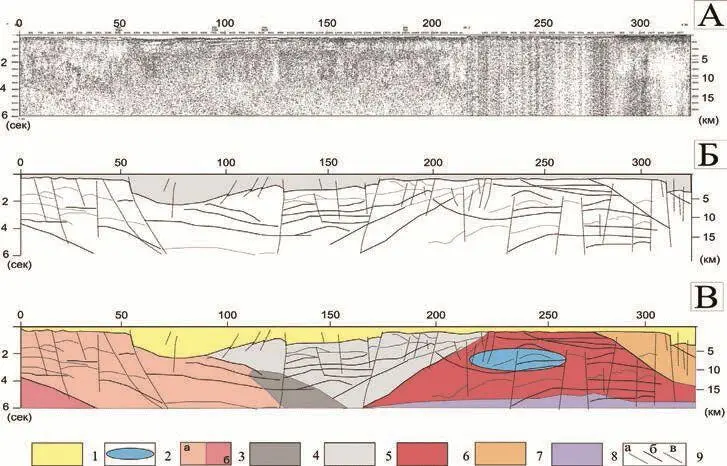

Рис. 4. А. Мигрированный временной разрез МОВ-ОГТ по профилю 3-АР «Кемь-горло Белого моря» (ОАО «МАГЭ»). Б. Сейсмогеологический разрез МОВ-ОГТ по профилю 3-АР. В. Геолого-геофизический разрез по профилю 3-АР: 1 – неопротерозойская рифтовая системы Белого моря; 2 – палеопротерозойские интрузии мафит-ультрамафитового состава; 3 – архейские образования Беломорской провинции: а – гранит-зеленокаменные с редкими офиолитоидными и эклогитсодержащими комплексами, б – гранит-зеленокаменные комплексы; 4–7 – Кольская провинция: 4 – Колвицкий и Умбинский террейны; 5 – Терский террейн; 6 – Стрельнинский террейн; 7 – Сосновский террейн; 8 – нижняя высокоскоростная земная кора; 9 – сейсмотражающие поверхности: а, б – границы контрастных сред по данным разных авторов, в – разломы.

Нижний ГГК в волновом поле характеризуется отражающими горизонтами группы С (рис. 4 Б). В этом комплексе в западной части, соответствующей Беломорской провинции, наблюдаются пологопогружающиеся на СВ отражающие поверхности, в центральной части (Терский и Стрельнинский террейны Кольской провинции) эти поверхности погружаются на ЮЗ, в восточной части (Сосновский террейн) вновь появляются поверхности, погружающиеся на СЗ. Поверхность гетерогенного фундамента F регистрируется на временах от 3,5 с до 0,2 с. Наиболее уверенно поверхность фундамента, как условная граница смены регулярной волновой картины на хаотичную, прослеживается там, где временная мощность среднего ГГК существенно сокращена. Положение поверхности фундамента в местах максимальной временной мощности среднего ГГК отождествляется с наиболее уверенно прослеживаемым отражающим горизонтом группы Rf_а, регистрируемым в низах соответствующего временного интервала.

Отражающие горизонты группы С регистрируются в широком временном диапазоне, до 6с включительно, характеризуются динамически ярко выраженными, преимущественно криволинейными осями синфазности, ограниченной латеральной прослеживаемостью и резкими изменениями амплитудного уровня регистрации. По-видимому, эти отражающие горизонты характеризуют акустические неоднородности фундамента, природа которых может быть обусловлена, например, физико-химическими изменениями пород фундамента, присутствием интрузивных тел, тектоническими нарушениями и так далее.
