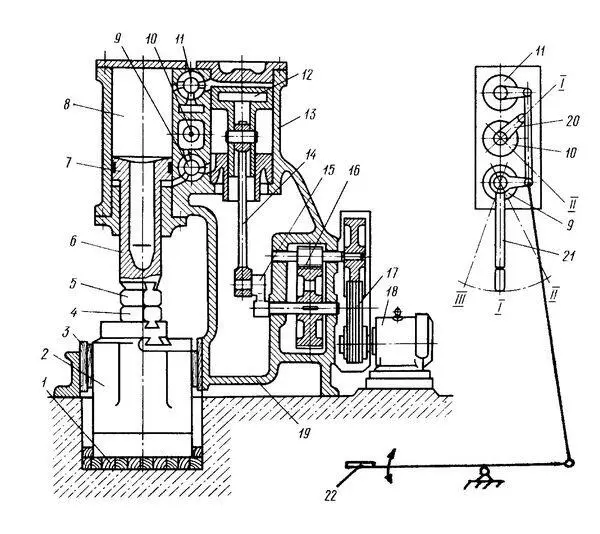

Рис. 1.1.45. Молот пневматический (а), рукоятки управления (б).

На молотах с массой падающих частей до 250 кг дополнительно к ручному управлению устанавливается педаль для ножного управления. Нижний боек (п. 4 ) крепится к шаботу (п. 2 ), установленному на фундаменте на деревянных брусьях (п. 1 ). Детали молота крепятся в литой чугунной станине (п. 19 ), а шабот фиксируется в окне станины с помощью деревянных клиньев (п. 3 ). Принцип действия молота следующий. В исходном положении поршень (п. 7 ) занимает крайнее нижнее положение, поршень компрессора – крайнее верхнее. Верхний боек (п. 5 ) лежит на нижнем или на заготовке. При включении электродвигателя кривошипный вал (п. 15 ) начинает поворачиваться и перемещать поршень (п. 12 ) компрессорного цилиндра вниз. Под поршнем компрессора воздух сжимается, через канал в нижнем кране (п. 9 ) попадает в нижнюю часть рабочего цилиндра и давит снизу вверх на рабочий поршень. В этот момент верхняя полость рабочего цилиндра через краны (п. 10 ) и (п. 11 ) соединяется с атмосферой, и, так как в нем нет избыточного давления, рабочий поршень начинает подниматься вверх. Когда поршень поднимается вверх, то над поршнем создается повышенное давление и подвижные части молота с ускорением двигаются вниз и наносят удары по заготовке.

Рассмотрим основные режимы работы пневматического молота: удержание бойка в верхнем положении, единичные удары, прижим заготовки к нижнему бойку, автоматические удары и холостой ход.

Удержание бойка в верхнем положении: рукоятка (п. 21 ) (рис. 1.1.45) ставится в положение I, рукоятка (п. 20 ) – в положение II. При этом ножная педаль (п. 22 ) будет находиться в горизонтальном положении. При этом верхние полости обеих цилиндров соединяются с атмосферой, а нижние друг с другом. Сжатый воздух из нижней полости компрессора постоянно поступает в нижнюю полость рабочего цилиндра, что и удерживает подвижные части молота в верхнем положении. Единичные удары : рукоятку (п. 20 ) ставят в положение I или II, а рукоятку (п. 21 ) быстро переводят из положения I в положение II и сразу же возвращают обратно. После удара боек снова поднимается вверх и остается в этом положении пока рукоятка (п. 21 ) находится в положении I.

Прижим заготовки : рукоятку (п. 20 ) ставят в положение I, рукоятку (п. 21 ) – в положение III. В этом положении верхняя полость компрессора и нижняя полость рабочего цилиндра соединяются с атмосферой, а сжатый воздух из нижней полости компрессора через специальные каналы постоянно подается в верхнюю полость, что обеспечивает прижим поковки между бойками. Избыточный сжатый воздух выбрасывается в атмосферу через предохранительный клапан, установленный в верхней полости рабочего цилиндра. Автоматические удары: рукоятку (п. 20 ) ставят в положение I или в положение II. При этом положении рукояток средний кран закрывает выход воздуха в атмосферу, верхний кран соединяет верхние полости цилиндров, а нижний – нижние. Силу ударов бойка при этом режиме работы регулируют рукояткой (п. 21 ); чем ближе рукоятка к положению II, тем сильнее удары. Холостой ход: рукоятки (п. 20 ) и (п. 21 ) ставят в положение I. При холостом ходе верхняя и нижняя полости компрессорного цилиндра соединяются с атмосферой и воздух без сопротивления постоянно выбрасывается наружу. Такой режим работы молота предохраняет компрессор от перегрева во время длительных пауз в работе. При холостом ходе верхний боек под действием своей тяжести опускается вниз и лежит на нижнем бойке. Перед включением электродвигателя ручки обязательно следует устанавливать на режим «холостого хода», а перед выключением – на режим «удержания бойка в верхнем положении». После остановки двигателя подвижные части молота под действием силы тяжести медленно опускаются вниз на нижний боек.

Рассмотрим, какие кузницы для изготовления художественных изделий наиболее функциональны в настоящее время. Лучше всего, чтобы кузница размещались в отдельном кирпичном или железобетонном здании. Изготовления крупных художественных изделий, таких как ворота, высокие ограды, балконные решетки и др., требует большого рабочего пространства. Помещение должно иметь широкие въездные ворота, высокие потолки, пол, выложенный металлическими плитками, хорошую вентиляцию и освещение. Горн в такой кузнице должны иметь два очага с хорошим поддувом и вытяжкой. Размеры столешницы горна должен быть примерно 1,5 × 2,5 м, чтобы на ней можно было разместить крупногабаритный элемент будущего кованого изделия. Рядом с горном по центру кузницы размещается одна большая стационарная наковальня со столиком для инструмента. Другие наковальни меньших размеров могут быть переносными и в нерабочем состоянии находиться у стены. Недалеко от горна должны размещаться (стационарно) стуловые тиски. Рядом с горном размещаются вешалки для инструмента и полки для подкладного инструмента, сменных штампов и всевозможных приспособлений. Около горна размещаются емкости с водой для охлаждения инструмента, закалки и отпуска изделий, бачок с маслом для воронения изделий; а также ящики с песком, лари для небольшого количества угля и дров и пр. По технике безопасности предусматривается, чтобы уголь, дрова и другие горючие материалы хранились в отдельном помещении. Пневматический молот устанавливают недалеко от горна, и в 2-х метрах от стен кузницы. Вокруг молота должно быть свободное пространство, достаточное для работы и обслуживания. Кроме этого, в центре кузницы должна размещаться большая (1,5 × 2 м) правильная плита толщиной 30–50 мм для правки и сборки крупногабаритных изделий.

Вдоль стен около окон размещают слесарные стеллажи со сверлильными, отрезными и заточными станками. Если позволяет площадь, то в кузнице можно установить небольшой токарный станок, гидравлический пресс и другое оборудование для накатки рельефа, гибки и скручивания заготовок. Для сварочных, покрасочных, сушильных и других работ необходимо оборудовать отдельные помещения. Кроме этого, в кузнице необходимо предусмотреть раздевалки, душевые и комнаты отдыха.

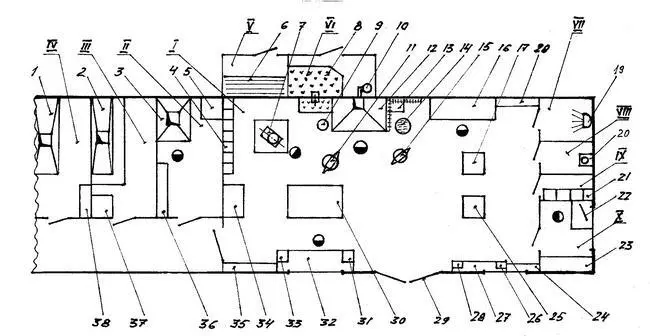

1.1.46 Участок художественной ковки.

План такой кузницы в масштабе (10 мм соответствует 1 метру) показан на рис. 1.1.46.

Кузница состоит из десяти участков: I – кузнечный, II – сварочный, III – чистки, IV – покраски и сушки, V – для складирования металла, VI – для складирования угля, VII – душевая, VIII – туалет, IX – раздевалка, X – компьютерная. Оборудование основное и вспомогательное: 1 – сушильный шкаф, 2 – камера для очистки дробью, 3 – сварочный пост, 4 – стеллаж для хранения кузнечного инструмента, 5 – сварочный агрегат, 6 – металл, 7 – пневматический молот, 8 – короб с углем, 9 – бачек с маслом, 10 – вентилятор, 11 – основная наковальня, 12 – горн с зонтом, 13 – ящик с песком, 14 – бачок с водой, 15 – малая наковальня, 16 – токарный станок, 17 – горизонтальный гидравлический пресс, 18 – стеллаж для инструмента, 19 – душ, 20 – унитаз, 21 – шкафчики для одежды, 22 – компьютер, 23 – диван, 24 – стеллаж для инструмента, 25 – установка для гибки, 26 – сверлильный станок, 27 – слесарный стол, 28 – тиски, 29 – ворота, 30 – правильная плита, 31 – отрезной станок, 32 – слесарный стол, 33 – точило, 34 – пресс-ножницы, 35 – стеллаж для инструмента, 36 – шкаф для одежды и инструмента, 37 – шкаф для спецодежды, 38 – шкаф для спецодежды и инструмента.
