Уж если мы затронули вопросы электробезопасности, то и владельцам других типов стиральных машин есть смысл позаботиться об этом и переделать их электропитание на европейский стандарт («евростандарт»), то есть подключить стиральную машину к электросети с помощью сетевого кабеля, имеющего три изолированных провода: «фаза», «ноль», «земля», и «евровилки», имеющей соответствующие контакты. Стандартный кабель в этом случае должен иметь двойную защитную изоляцию, а изоляция самих проводов — различный цвет (цветную кодировку). Принято провод, имеющий двухцветную окраску изоляции (обычно желтый с зеленым), считать заземляющим, провод с изоляцией синего (или близкого к нему по оттенку) цвета — «нулевым», а коричневого цвета (или близкого к нему по оттенку) — «фазным». Если в вашем доме (квартире) отсутствует электропроводка, имеющая отдельные «ноль», «фазу» и «землю», то лучше всего взять для подключения эти точки от электросилового щита, который находится на лестничной площадке, на котором установлен вводной электросчетчик. Разводка проводов кабеля производится следующим образом: провод с изоляцией коричневого цвета («фаза») подключается к автомату (чаще всего это автомат типа АЕ1031-2УХЛ4). Провод с изоляцией синего цвета («ноль») закрепляется винтом к разводной планке, установленной в верхней части щитка. Провод с двухцветной изоляцией («земля») присоединяется к одному из винтов, расположенных на металлическом обрамлении щитка (рис. 2).

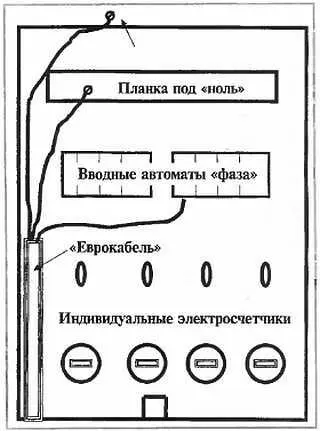

Рис. 2

Подходить к выполнению данных работ необходимо очень осторожно и вдумчиво.

Во-первых, при отсутствии соответствующих навыков не стоит рисковать и браться за это дело самостоятельно, а лучше попросить сделать это специалиста-электрика, имеющего квалификационную группу не ниже третьей.

Во-вторых, предварительно необходимо обратить особое внимание на электросчетчик и используемый автомат тепловой защиты. Если электросчетчик старого образца и имеет надпись «5 А» или такая же величина рабочего тока указана на автомате, то их необходимо заменить на более мощные или отказаться от мысли о подогреве воды в стиральной машине. В противном случае электросчетчик может выйти из строя или автомат будет срабатывать при превышении величины проходящего через него тока, то есть при малейшей попытке включения модернизированной вами стиральной машины (то есть с функцией «Подогрев воды») в работу.

В-третьих, обратите также внимание на состояние и качество общей электропроводки в вашей квартире. Вполне возможно, что ее качество и состояние допускают именно наличие входного автомата на 5 А и его замена на более мощный может привести к перегреву проводов (особенно при некачественном их соединении) и даже к возгоранию проводки.

Снижать же мощность нагревательного элемента до возможно допустимой состоянием электропроводки жилища величины также нецелесообразно. Ведь даже при номинальной мощности нагревателя (порядка 2,0 кВт) и объеме жидкости в баке стиральной машины около 20 л время ее нагревания до + 60 °C превышает 35–40 минут. Какую величину составит время нагревания в случае использования выбранного вами нагревательного элемента, легко определить, используя известные из учебника физики формулы:

Количество теплоты, необходимое в данном случае для нагрева воды до требуемой температуры:

Q= с∙ m ∙( t 2— t 1) = 4200 Дж/(кг. град)∙20 кг∙(60–10) град = 4 200 000 Дж.

Время, необходимое для нагревания до заданной температуры при мощности нагревателя 2 кВт:

t(сек) = Q(Дж)/ Р нагревателя(Вт) = 4 200 000: 2 000 = 2 100 сек, то есть 35 мин.

С учетом же тепловых потерь и уменьшением коэффициента полезного действия (КПД) это время увеличится еще на 20–25 %.

При этом не будем забывать, что, в свою очередь:

Р нагревателя (Вт) = U(В)∙ I(А) = I(A) 2∙ R нагревателя (Ом) = U 2(В)/ R нагревателя (Ом)?

то есть ограничивается параметрами электросети (и качеством электропроводки).

Ориентировочную оценку (прикидку) можно произвести, пользуясь следующей эмпирической зависимостью: 2 л воды при 2 кВт мощности нагревается от +20° до +100° за 10 минут.

Ниже +60 °C температуру моющего раствора тоже не следует снижать, так как не все стиральные порошки эффективно работают при более низких температурах.

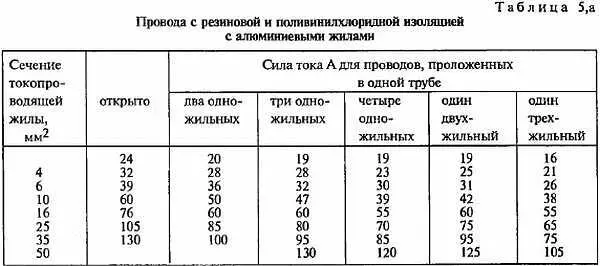

Владельцам стиральных машин, имеющих подогрев воды (например, «Рига-12»), необходимо помнить, что в режиме «Нагрев» к мощности электродвигателя (350 Вт) добавляется мощность нагревателя (2,0 кВт). Поэтому новый кабель должен иметь сечение жил не меньшее, чем у заменяемого. Но если вы решите стиральную машину дополнить функцией «Подогрев воды», то при выборе сечения нового провода это обстоятельство должно быть учтено. Сечение проводов нового кабеля под «европроводку» необходимо, если вы хотите ограничиться только повышением электробезопасности, оно должно быть не меньше, чем у заменяемого кабеля. Принято допустимые длительные токовые нагрузки на провода с резиновой или полихлорвиниловой изоляцией определять из расчета нагрева жил до температуры +55° при окружающей температуре воздуха +25° по специальным справочным таблицам. Например, как это видно из таблиц 5 и 5,а, допустимый ток для открыто расположенного медного провода в резиновой (полихлорвиниловой изоляции) сечением токопроводящей жилы 0,5 мм 2составляет 10 А.

ПРИМЕЧАНИЕ:Допустимые длительные токовые нагрузки на провода с резиновой или полихлорвиниловой изоляцией, шнуры с резиновой изоляцией и кабели в свинцовой или полихлорвиниловой оболочке с резиновой изоляцией приняты из расчета нагрева жил до температуры 50 °C при окружающей температуре воздуха 25 °C и земли 15 °C.

В бытовой же практике ориентировочно необходимое сечение провода обычно выбирают с запасом, считая, что 1 мм 2рабочего сечения медного провода гарантирует пропускание тока величиной 10 А без заметного его нагрева.

При выборе кабеля (и наличии штангенциркуля) целесообразно напомнить следующее соотношение:

S жилы =0,785∙ D 2 жилы

Наибольшее распространение получили трубчатые тепловые нагреватели. Трубчатые нагреватели (ТЭНы) представляют собой металлическую трубку, внутри которой находится нагревательная спираль, запрессованная в спиральном наполнителе — плавленой окиси магния (переклазе) или его заменителях — кварцевом песке, корунде.
