Самвел Мовсисян - Подготовка горной пехоты. Практическое пособие. Часть 1

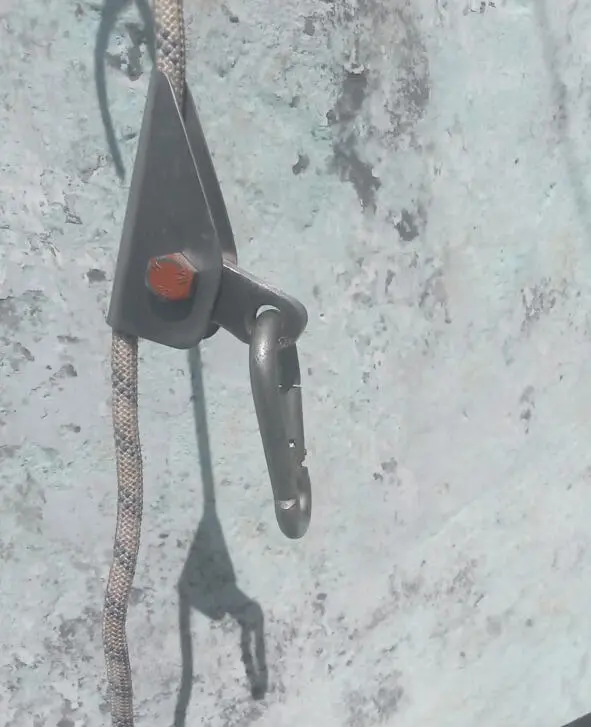

Фото 34. Зажим типа «гиббс», изготовленный и используемый автором книги

Зажим типа Гиббс представляет собой универсальный механизм рычажного типа. Применяется зажим в качестве *страховочного устройства (для самостраховки),

*для движения по несущей верёвке в безопорном пространстве; подъёма по верёвке;

*для регулирования длины самостраховочного стропа.

Состоит зажим из корпуса-направляющей, прижима-рычага, его оси. Может также иметь в своей конструкции пружину преднатяжения рычага-прижима, направляющий ролик и антипанический рычаг 6 6 В состоянии паники человек склонен рефлекторно хвататься за что-то. В данном случае, захват за зажим может привести к отжиманию рычага-прижима и как следствие, соскальзывание по верёвке. Во избежание этого на прижим устанавливается дополнительный рычажок – таким образом, что в случае захвата рукой устройства и его сжимания, прижим сдавливал верёвку с ещё большей силой. (фото 35).

Прижим-рычаг вращается на своей оси. Пружина преднатяжения постоянно стремится прижать прижим рычага к рабочей верёвке. Рабочие нагрузки составляют 6—10 кН.

Применение зажима данного типа с самостраховочным усом без амортизатора запрещается.

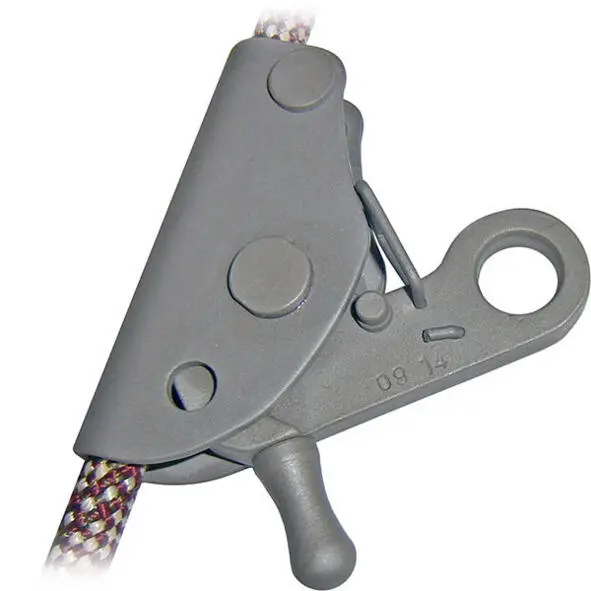

Фото 35. Зажим Гиббса с антипаническим рычагом .

Запрещенохватать зажим рукой при проталкивании его по тросу. Для перемещения зажима необходимо держаться за карабин, прощёлкнутый в отверстие рычага, либо подталкивать зажим снизу.

Страховочные системы (обвязки), согласно предназначению, имеют множество видов (скалолазные, альпинистские, и т.д.). Предназначение страховочной системы – принять на себя силу рывка при срыве альпиниста и для удобного закрепления на ней альпинистского снаряжения.

Страховочные системы бывают трёх типов:

*нижняя обвязка (беседка);

*верхняя обвязка (грудная);

*полная обвязка.

Наиболее часто применяемая – нижняя обвязка. В ней удобно ходить и бегать, лазать по скалам, спускаться и подниматься по верёвкам. Беседки имеют малый вес и достаточно хорошо справляются с задачей распределения веса, в том числе при рывках, вызванных падением с высоты. Из множества видов беседок, в армейском применении наиболее оптимальны обвязки для альпинизма и горного туризма, поскольку являются самым универсальным из всех видов (обвязки для скалолазания, для высотного альпинизма, скитура, промальпа и т.д.).

Беседка состоит из поясного ремня, ножных петель, страховочного кольца, петель для навески снаряжения, регулировочных пряжек (фото 36). Обвязки для альпинизма и горного туризма имеют регулировочные пряжки и на поясе, и на ножных обхватах (в отличие, например, от обвязок для скалолазания). Пояс и ножные обхваты довольно широкие, что даёт большую комфортность при висении. Грузовая петля усилена, и имеется много петель для навески снаряжения.

Верхняя, или грудная обвязка (фото 37), как правило, отдельно не применяется. Её используют исключительно в комплекте с нижней.

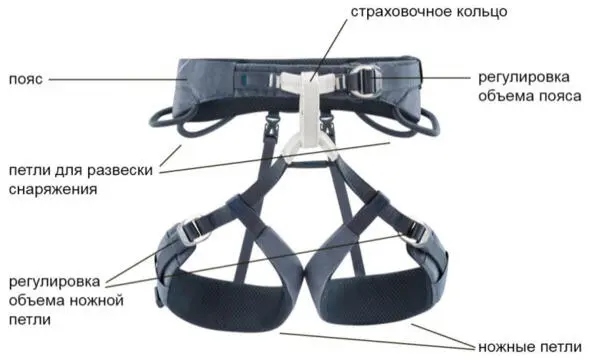

Фото 36. Поясная обвязка (беседка).

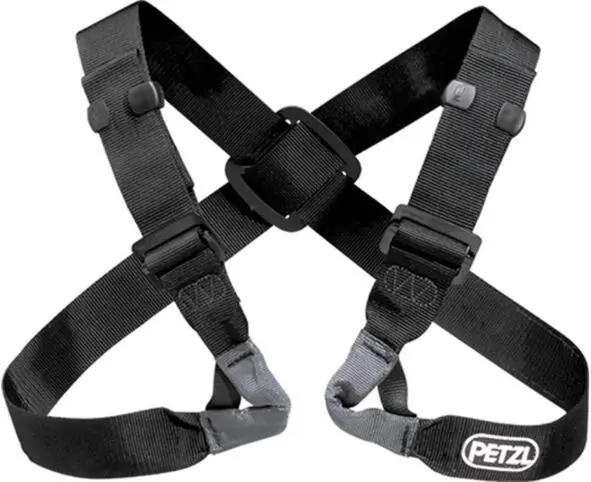

Фото 37. Грудная (верхняя) обвязка.

Петли для развески снаряжения («балконы») предназначены для развески оттяжек, карабинов, и прочего снаряжения. Использовать их как грузовые либо страховочные – запрещено.

Грудная обвязка применяется для оптимального распределения центра тяжести человека, в случае его срыва, с целью исключить переворачивание вниз головой, исключить возможность вывалиться из нижней обвязки и для более равномерного распределения нагрузки на тело при срыве. Применение грудной обвязки в военном альпинизме желательно, поскольку бойцы в сложном рельефе передвигаются с рюкзаками, вес которых, как правило, значительный. Одной лишь поясной обвязки в таком случае недостаточно, для обеспечения безопасности при срыве.

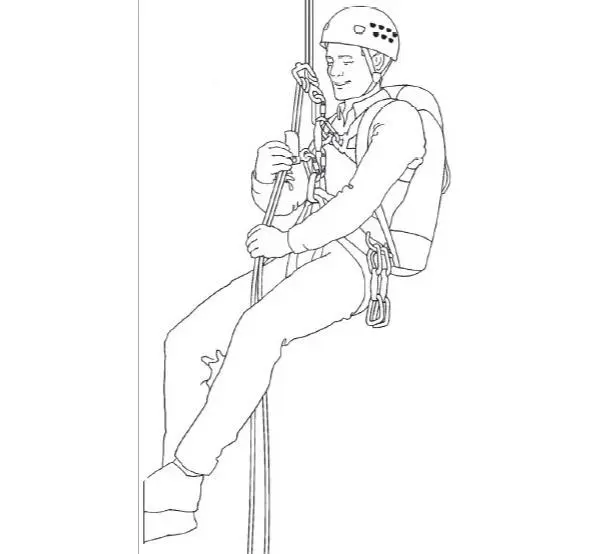

Рисунок 33. Положение альпиниста на двойной верёвке, с поясной и грудной обвязками. Заметны спусковое устройство типа «восьмёрка», страхующий зажим типа «шант» (кулачковый зажим для двойной верёвки).

Скальные крюки (фото 38) – вид альпинистского снаряжения, предназначенный для обеспечения страховки на скалах.

Фото 38. Разные типы скальных крюков

Скальный крюк представляет собой металлическую (чаще всего стальную) пластину с проушиной для карабина, в который пропускается страховочная верёвка. Продевание верёвки непосредственно в проушину, без карабина, запрещено.Скальные крюки изготавливаются различной длины, формы и толщины, с целью подобрать наиболее подходящий крюк под имеющиеся в скалах трещины. Скальный крюк вбивают в трещину при помощи скального молотка (фото 39). Проводник, идущий по маршруту первым, по мере подъёма по скале забивает крючья, в которую вщёлкивает карабины и продевает страхующую его верёвку. Крюки забиваются в среднем через каждые 5 метров, в зависимости от сложности маршрута. Первому идущему организуется нижняя страховка через закреплённые им крючья и карабины. Последний идущий в группе, по мере подъёма выбивает и собирает крючья, для их последующего применения. После подъёма наверх первого идущего, он организует верхнюю страховку для следующего за ним участника группы.

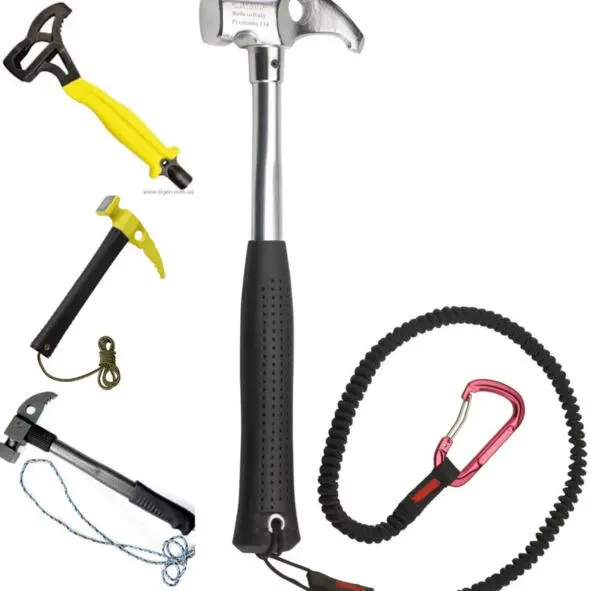

Фото 39 . Скальные молотки .

Разновидностью скальных крючьев являются шлямбурные крючья (фото 40). В отличие от обычных крючьев, шлямбурные крючья забиваются не в трещины, а в монолитные поверхности (стены). Для закрепления шлямбурного крюка сначала делают отверстие в скале, для чего используют специальный пробойник – шлямбур (фото 41) 7 7 Автору книги в ходе международных учений довелось видеть, как в одном американском подразделении для установки шлямбурных крючьев применяли переносной перфоратор на аккумуляторном питании. . Затем в отверстие вставляют шлямбурный стальной крюк с проушиной, и забивают молотком (либо завинчивают гайку).
