Простейшимспусковым устройством, доступным при наличии самого минимума альп. снаряжения, является карабин, спуск на котором легко возможен с применением узла УИАА.

Восьмёрка – простейшее устройство в форме двух соприкасающихся колец разного диаметра, соединённых шейкой. Напоминает цифру «8» (фото 23, 24).

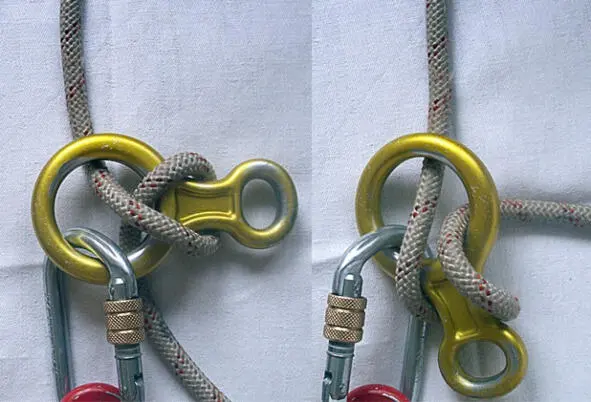

Фото 23. Восьмёрка. Способ применения с автоматическим стопорением в случае отпускания малого кольца. Справа – положение при спуске; слева – торможение защемлением верёвки.

Рогатая восьмёрка(фото 25). Устройство, похожее на предыдущее, но имеющее «рог», служащий для фиксации положения спускающегося, посредством наматывания верёвки на рог.

Фото 24 . Классический способ применения восьмерки.

Фото 25. Рогатая восьмёрка .

Очень простым, лёгким и компактным спусковым устройством является «корзинка» («лукошко»), или в англоязычных источниках – АТС (фото 26, 27). Представляет собой шайбу с одной или двумя прорезями (шайба Штихта), дополненную предохранительным тросиком. В прорезь пропускается верёвка, которая затем прощёлкивается на карабин.

В отличие от восьмёрок, корзинки не закручивают верёвку; можно работать как с одной, так и с двумя верёвками, в том числе разных диаметров. Устройство позволяет легко контролировать верёвку. При лёгком весе альпиниста скорость спуска значительно падает.

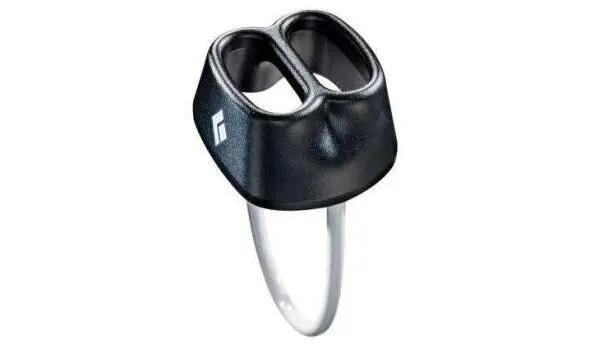

Фото 26. Спусковое устройство АТС («корзинка»).

Фото 27. «Корзинка», способ применения.

Зажимы – общее название различных устройств, предназначенных для фиксации на верёвке. Зажимы применяются для подъёма по верёвке, самостраховки, фиксации загруженной верёвки, натягивания переправ, перил и полиспастов.

Простейшим зажимом является ранее упомянутый в разделе «Узлы» схватывающий узел. Узел легко перемещается по верёвке одной рукой, а при приложении нагрузки на свободный конец – узел затягивается вокруг основной верёвки, фиксируясь на ней. Данный узел плохо работает на мокрых и обледенелых верёвках, а также обладает малым запасом прочности.

Одним из самых распространённых зажимных устройств является жюмар( фото 28). Стандартный жюмар пригоден для использования на верёвках диаметром 8—12мм. Жюмары бывают под правую и левую руку. Устройство представляет собой кулачковый зажимной механизм. Подпружиненный кулачок-«собачка», имеющий на внутренней поверхности мелкие направленные зубчики, позволяет устройству беспрепятственно скользить в одном направлении, а при приложении нагрузки в противоположном направлении – собачка жёстко зажимает верёвку, и препятствует скольжению. Плохо держит на обледеневшей верёвке.

Фото 28. Жюмар.

При подъёме по верёвке с помощью жюмаров применяются техники «нога-нога», когда правый и левый жюмары имеют длинную тесьму-кольцо (репшнур), и служат для упора ногами, и техника «нога-грудь», когда один жюмар служит для упора ногой, а второй – подсоединён к грудной (либо поясной) обвязке.

Для подъёма способом «нога-нога» требуется наличие двух основных верёвок.

При технике «грудь-нога», чем ниже расположение грудного зажима, тем выше скорость подъёма. При таком способе в качестве грудного зажима удобно применение «кроля»(CROLL), фото 29.

Фото 29. Зажим типа CROLL

Общим недостатком подобных зажимов является опасность повреждения верёвки, вплоть до её перекусывания, при нагрузках от 4кН и выше (от 400 кг).

Поэтому, применение их при натяжении переправ и полиспастов требует повышенного внимания, и ограничено. То же касается применения жюмаров в качестве зажима самостраховки.

Следует избегать возможности срыва и ударной нагрузки выше допускаемых значений.

Достоин внимания и очень интересен зажим типа Тиблок (Tibloc). Особенно интересен тем, что является самым лёгким и компактным из всех типов зажимов (фото 30). представляет собой U-образную пластину, с зубчиками на внутренней поверхности желобка и отверстиями грушевидной формы на боковых поверхностях. Верёвка вкладывается внутрь устройства, после чего в отверстия вщёлкивается карабин, который под нагрузкой зажимает верёвку в тиблоке (фото 31).

Фото 30. Зажим типа Тиблок .

При снятии нагрузки, карабин лёгким усилием смещается в сторону широкой части отверстия, освобождая верёвку. Как и жюмар, тиблок плохо держит на обледеневших верёвках. При больших нагрузках сильно портит верёвку. Часто применяется в качестве страховочного зажима. Сам автор долгое время применял тиблок в паре с гиббсом(фото 32, 33) в качестве подъёмных зажимов.

Фото 31. Тиблок и его закрепление на верёвке .

В военном альпинизме, в условиях большого количества грузов и снаряжения, очень лёгкие и компактные устройства типа «корзинки», тиблока и т.п., достойны особого внимания.

Ещё одним типом зажимов, очень простым по своей конструкции, является уже упомянутый зажим Гиббса («гиббс»).

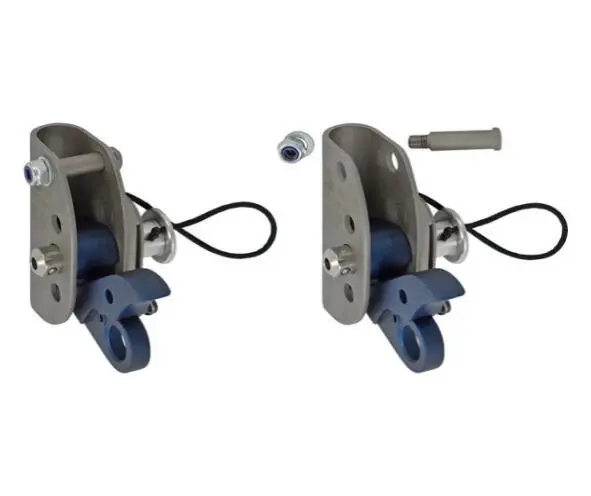

Фото 32. Зажим Гиббса

Фото 33. Зажим Гиббса

На фото 34 показан зажим типа «гиббс», изготовленный автором данной книги.
