Самвел Мовсисян - Подготовка горной пехоты. Практическое пособие. Часть 1

Рисунок 28. Встречный узел.

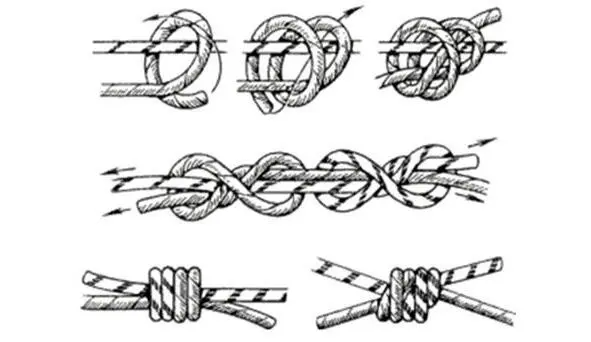

Узел Грейпвайн(двойной рыбацкий узел, рисунок 29) используется для связывания верёвок одинакового и разного диаметров. Концы оставляются длиной не менее 10и диаметров верёвки. Не нуждается в контрольных узлах. Относительно сложен для завязывания. Сложно развязывать после приложения нагрузки, а иногда и вообще невозможно.

Рисунок 29. Узел Грейпвайн

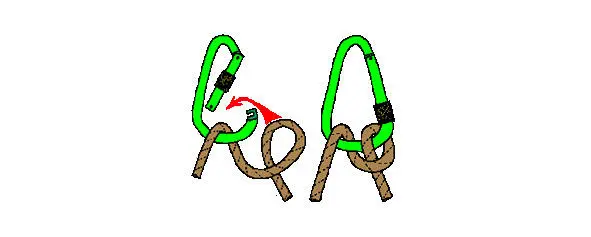

Узел УИАА(пожарный узел, рисунок 30) – тормозящий узел, применяемый на карабине для страховки при подъёме или спуске. Применяется обязательно на карабинах с муфтой. Ходовой (не нагружаемый) конец узла обязательно располагать на карабине на противоположной стороне от муфты, во избежание размуфтовывания карабина. Для правильной работы узла желательно применение грушевидных карабинов. Узел при работе закручивает верёвку.

Рисунок 30. Узел УИАА (пожарный узел)

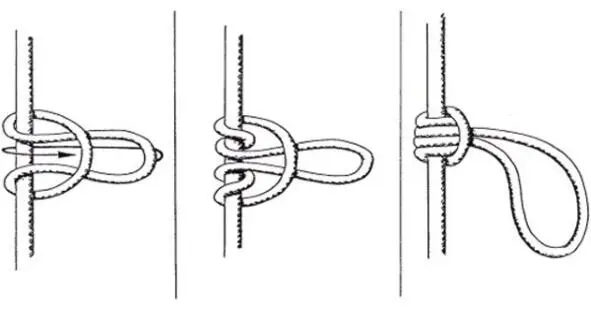

Схватывающий узел(узел Прусика, рисунок 31) – схватывающий узел, названный в честь автора (австриец Карл Прусик).

Рисунок 30. Схватывающий узел Прусика .

Узел вяжется репшнуром(5—7мм) на основной верёвке (верёвкой меньшего диаметра, на верёвке большего диаметра). Оптимальным считается диаметр репшнура в 2/3 от диаметра основной верёвки (6—7мм на верёвке 10—11мм). Может применяться для самостраховки, как заменитель зажимов – при их отсутствии. Плохо работает на мокрых и обледеневших верёвках.

Брамшкотовыйузел (рисунок 31) ограниченно применяется в альпинизме для связывания между собой верёвок разного диаметра.

Рисунок 31. Брамшкотовый узел

Требует применения контрольных узлов. При правильном вязании свободные концы обеих верёвок располагаются с одной и той же стороны.

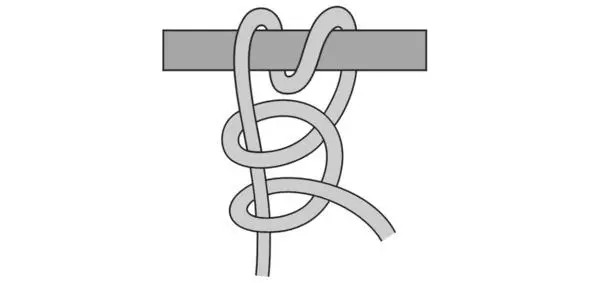

Рыбацкий штык(рисунок 32) – простой и прочный узел. Может применяться для завязывания основной (рабочей верёвки вокруг опоры (сваи, столба, дерева и т.д.) при натягивании перил, переправ, траверсов и т. п. Легко завязывается, и так же легко развязывается после снятия нагрузки. Необходим контрольный узел (схватка свободного конца за рабочий).

Рисунок 32 . Рыбацкий штык .

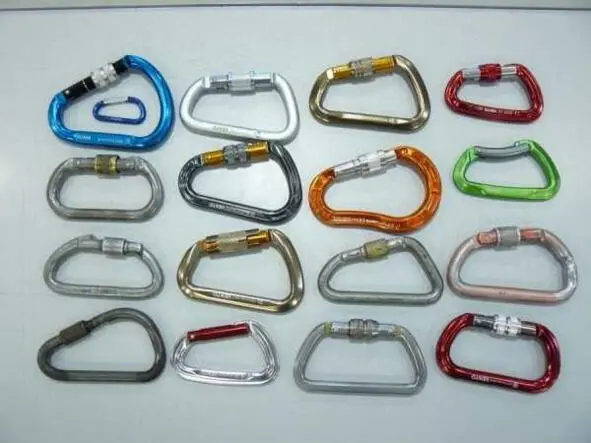

Альпинистские карабины (фото 21) применяются для соединения и закрепления верёвок между собой, для страховок и самостраховок, присоединения верёвок к скальным крюкам, закрепления спусковых и подъёмных устройств, и т. д. Карабины, независимо от формы и предназначения, представляют собой скобу с пружинной защёлкой.

Фото 21. Альпинистские карабины .

Современные карабины изготавливаются в основном из стали и алюминиевых сплавов. Изредка можно встретить и титановые карабины, но по ряду объективных причин, они в наше время не производятся, и к применению нежелательны. В частности, титан обладает низкой теплопроводностью, и если титановый карабин применяется в спусковом устройстве, где трение идёт через карабин, это может привести к оплавлению верёвки. К тому же, резкое остывание карабина после такого нагрева, приводит к потере его прочности. Также титан чувствителен к падениям, в результате которых в нём появляются микротрещины.

По формекарабины могут быть D-образные, овальные (С-образные), грушевидные.

Грушевидные карабины наиболее подходят для применения с узлом УИАА. Кроме того, асимметричная форма обеспечивает более широкое раскрытие защёлки и позволяет использовать карабин в качестве накопителя (для присоединения нескольких элементов).

D-образные карабины, благодаря своей форме, получают нагрузку на основную ось, не загружая защёлку. Их удобно применять при натяжении переправ.

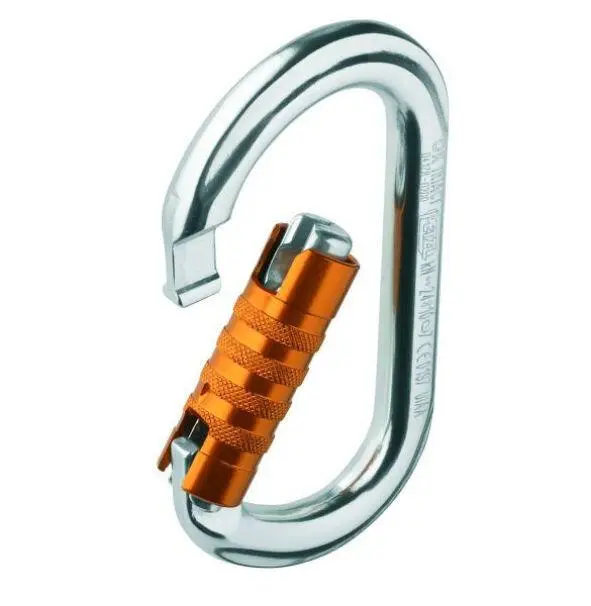

Карабины бывают с муфтой и без неё. Муфта, в свою очередь, может быть резьбовой либо автоматической (подпружиненной), (фото 22). Муфта не даёт защёлке самопроизвольно раскрыться.

Фото 22. Автоматическая муфта на карабине Petzl

Автоматические муфты более удобны в работе, чем резьбовые, однако могут отказать на морозе.

Согласно международным нормам, минимальная нагрузка, которую должен выдерживать карабин, составляет не менее 20 кН в продольной оси, и не менее 4 кН – в поперечной. Значения допустимых нагрузок указываются на каждом конкретном карабине (отштампованы на теле карабина). При открытой защёлке прочность карабина в 3—4 раза меньше, чем при закрытой защёлке. Нагрузка по поперечной оси на саму муфту запрещена.

При использовании карабин с резьбовой муфтой необходимо располагать так, чтобы верёвка при движении не развинчивала муфту.

Нагрузка на карабин по трём осям, а также на излом – запрещена.

Разрешается использование только исправных карабинов.

Карабины, имеющие трещины, заусенцы, сильную выработку, неисправную муфту и ось защёлки, а также карабины, падавшие с большой высоты, подлежат списанию и уничтожению.

Спусковые устройства – это специальные устройства, применяемые для страховки и спуска по альпинистской верёвке. Представляют собой тормозящие приспособления, на которых создаётся дополнительное трение, для проходящей через них верёвки. Скорость спуска регулируется положением удерживающей верёвку руки относительно устройства, и прилагаемой силой. Изготавливаются спусковые устройства из стали либо алюминиевых сплавов.

Существует множество разных видов спусковых устройств (лепесток, восьмёрка, шайба Штихта, лесенка, СУР, реверсо, десантёр и т.д.). Все их мы рассматривать не будем, поскольку в военном альпинизме не все они применяются.
