Рассмотрим работу над проектом письменного стола. Предположим, стол должен вмещать много бумаг, поверхность стола должна быть такой, чтобы на нем можно было разворачивать чертежи. Стол должен быть тумбовым, широким, длинным. Материал: шпон из древесины ореха, массив из древесины березы, сосны, ели.

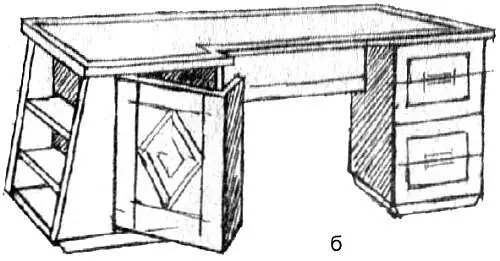

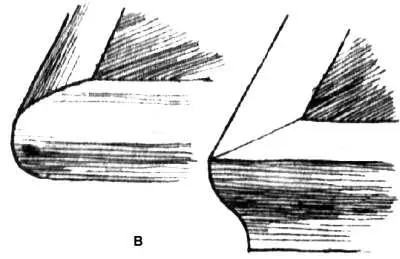

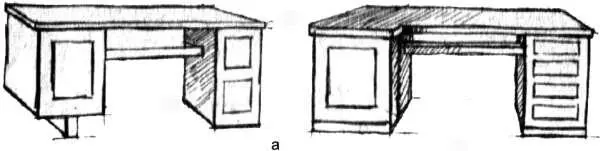

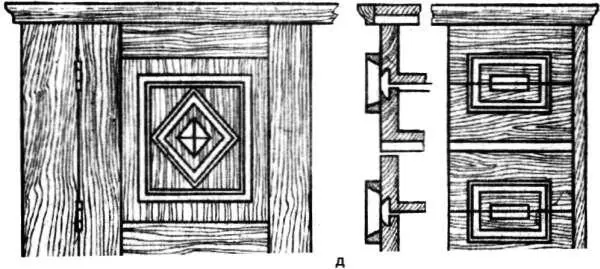

Рис. 43 . Этапы работы над проектом: а – объемные зарисовки вариантов общего вида; б – объемные зарисовки основных блоков; в – проработка деталей; г – чертежи общего вида; д – чертежи разрезов

Практичнее будет сделать стол темного цвета. Если потребуются массивные профильные детали, имитирующие массив ореха, их лучше выполнить темными. Имитацию в этом случае сделать легче. Исходя из композиционной схемы, определяют места повышенной декоративной обработки.

Перед началом создания собственно проектного чертежа обычно выполняют зарисовки аналогичных предметов для лучшего уяснения масштабности и размеров предмета, а затем – рисунки, выражающие идею вещи в общем виде. Первые рисунки, выполненные схематично, обогащают деталями, прорисовкой отдельных узлов общей структуры. Эти рисунки выполняют в аксонометрии или ортогональной проекции, показывающих стол с разных сторон. При этом проверяют форму крышки, ее отбортовку, примыкания крышки к тумбам, характер сторон, ящичных тумб. Как только характер стола в целом будет найден, выполняют его чертеж в масштабе 1:10, а также необходимые разрезы. Чертеж является черновым, рабочим, в него можно вносить поправки.

Единственный размер, который не зависит от вас, это сама высота стола от уровня пола. Она не может превышать 80 см и быть меньше 68 см, но именно в этом пределе ее надо выбрать, если, конечно, нет особых причин для создания стола иной высоты.

Затем, сняв с чертежа кальку, прорабатывают отдельные детали. Найденные результаты следует закрепить тушью.

С рабочего эскиза изображение перечерчивают на планшет, и чертеж раскрашивают. В соответствии с эскизом необходимо разработать чертежи фрагментов изделия в масштабе 1:2 или 1:4. Если изделие украшено сложным орнаментом, масштаб фрагмента должен быть более крупным (1:2). По такому фрагменту выполняют два вида работы: изготовляют рабочие чертежи на внешние детали и конструкцию и прорабатывают основу для шаблона декоративной части (в тех случаях, когда предусматривается резьба, точение, маркетри).

Подбирают фурнитуру и обозначают места ее расположения. Шаблоны изготовляют в натуральную величину в том случае, если детали имеют переменное сечение, криволинейные или ломаные, выполнены из массива древесины. Таким образом, комплект чертежей письменного стола будет состоять из эскиза в масштабе 1:10 с видами спереди и сбоку (если боковины тумб симметричны), виде сверху и трех разрезов – поперек через тумбы и середину стола и вдоль по крышке стола через обе тумбы; фрагмента тумбы в масштабе 1:2 – 1:4, показывающего четыре стороны тумбы (один вид изнутри из-под крышки), и двух разрезов через тумбу в том же масштабе; шаблонов, выполненных в натуральную величину.

На этом собственно кончается композиционное проектирование. Для большей наглядности его иногда дополняют макетом, на котором можно проверить те или иные сочетания форм деталей, уточнить необходимый рельеф поверхности и пр.

Читателю может показаться излишним изготовление такого количества чертежей, если изделие будет изготовлено в одном экземпляре и тем самым человеком, который создал проект изделия.

В каких-то случаях, это действительно излишне. Но если у читателя нет опыта подобной работы, чертежи помогут лучше видеть будущее изделие и избежать ошибок, исправить которые в последующем будет просто невозможно.

Эскизный проект является основой последующего рабочего проекта, в котором производится расчленение предмета на составные части с полным определением их размеров и формы, связанной как с внешней видимой стороны, так и с внутренней скрытой, определяемой конструкцией, характером соединений и скреп. Все разъемные блоки предмета (в данном случае крышка, ящики, тумбы) разрабатываются отдельно. Обычно все его бруски и детали нумеруют. Составляют сводный рисунок всех брусков, в котором отмечают номер каждого и их количество.

Например, ящик, состоящий из четырех стенок с днищем, будет иметь пять деталей; крышка стола (прямоугольная) – три: собственно крышку, две длинные обвязки борта и две короткие обвязки. При более сложной крышке появится большее количество деталей.

Конструктивно столярные изделия делят на каркасные, щитовые и каркасно-щитовые. Каркасные собирают из брусков или нешироких досок, составляющих несущий скелет изделия. Все плоскости представляют собой вставки между деталями каркаса и никакой нагрузки не несут. Наглядный пример каркасного изделия – филенчатая дверь, представляющая собой раму из брусков, в которую вставлены плоскости – филенки. Каркас выступает наружу, он виден и поэтому требует декоративной обработки. Каркасные изделия, как правило, неразъемные, бруски основы в них соединены клеем накрепко.

Щитовое изделие собирают из щитов – деревянных плоскостей, облицованных с лицевой стороны декоративным шпоном и соединенных между собой с помощью шкантов, брусков или металлических скреп. К щитовым изделиям относится большинство современных шкафов. Щитовые изделия могут быть разобраны на детали и поэтому удобны для перевозки.

Щитовые изделия представляют собой пространственную структуру, жесткость которой основана на работе взаимно перпендикулярных сторон.

Каркасно-щитовые изделия состоят из несущих каркасных рамок и навешенных на них щитов. Как правило, рамки и щиты соединяются в перпендикулярных плоскостях, что обеспечивает жесткость изделия. К каркасно-щитовым изделиям относятся табуреты, большинство столов и др. Каркасные части таких изделий, как правило, неразъемные, а щиты от каркаса отделять можно.

Производство и проектирование массовой мебели определяются «Типажом бытовой мебели», в основу которого положены функциональные и конструктивно-технологические признаки.
