Устанавливать опалубку следует на прочном основании. На мерзлом грунте ее устанавливать нельзя, так как при оттаивании земли опалубка просядет и изменит свою форму. Выбор типа опалубки для возведения бетонных и железобетонных конструкций зависит от следующих данных: характера конструкций, величины пролетов, высоты и длины сооружений, высоты расположения конструкций от уровня грунта и др.

Конструкция опалубки должна легко собираться и разбираться, не вызывая повреждений забетонированных изделий и затруднений при установке арматуры, укладке и уплотнении бетонной смеси.

В строительстве применяют преимущественно разборно-переставную опалубку, которую собирают из готовых элементов – щитов, коробов, снимаемых с формуемых изделий после достижения бетоном прочности, допускающей распалубливание. Для изготовления опалубки применяют мелкие, крупные и унифицированные щиты. Для восприятия бокового давления от свежеуложенной бетонной смеси делают внутренние крепления из проволочных стяжек, соединяющих противоположные стены опалубки.

Во всех щитах опалубки стороны, примыкающие к бетону, должны быть гладко обработаны. Устанавливать опалубку можно двумя способами: до монтажа короба ставится арматура в виде жестких сварных каркасов или опалубка монтируется до установки арматуры.

До установки опалубки производится геодезическая разбивка осей и закрепление отметок строящихся зданий.

Для ленточных прямоугольных фундаментов (рис. 155, а ) опалубку высотой до 200 мм делают из досок толщиной 40–50 мм. С внутренней стороны доски фиксируют на нужный размер распорками, а с наружной – кольями, забитыми в грунт вплотную к доскам, которыми также воспринимается боковое давление бетонной смеси. Опалубку ленточных фундаментов (прямоугольных), имеющих высоту более от 200 до 500 мм, делают из щитов (рис. 155, б ). Положение щитов фиксируют с внутренней стороны – распорками из брусков сечением 50×50 мм, а с наружной стороны – устройством из прижимных досок, подкосов и кольев. Боковое давление бетонной смеси воспринимается этими устройствами.

Для опалубки ленточных прямоугольных ступенчатых фундаментов высотой 500–750 мм применяют щиты с хомутами из досок или металлических уголков (рис. 155, в ).

Ширина щитов должна равняться высоте фундамента, внутренний размер опалубки – ширине фундамента. Этот размер устанавливают по шнурам, натянутым по дну траншеи. Фиксируют щиты фундамента изнутри распорками, а снаружи – хомутами. Снаружи щиты можно закреплять также подкосами, кольями или распорками, упирающимися в стены траншеи.

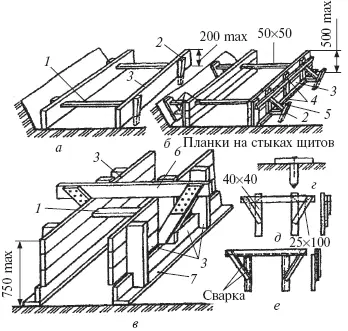

Рис. 155.Опалубка ленточных фундаментов: а – прямоугольных высотой до 200 мм; б – прямоугольных высотой от 200 до 500 мм; в – прямоугольных ступенчатых высотой до 750 мм; г – закрепление направляющей доски; д – деревянный хомут (деталь); е – стальной хомут (деталь); 1 – распорка; 2 – колья; 3 – щит боковой или боковая доска; 4 – прижимные доски; 5 – подкосы; 6 – хомуты; 7 – направляющая доска

Монтаж опалубки ленточных фундаментов высотой до 750 мм начинают с установки направляющих досок, которые крепят кольями, забиваемыми в грунт. После закрепления направляющих досок и выверки правильности их установки на них с одной стороны фундамента ставят щиты. Плоскость щитов должна совпадать с кромкой доски.

В вертикальном положении щиты крепят раскосами. Затем ставят щиты с другой стороны фундамента, строго соблюдая внутренние размеры и фиксируя их в проектном положении распорками, после чего крепят временными распорками или хомутами.

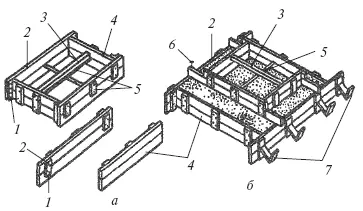

Рис. 156.Опалубка фундаментов под колонны: а – прямоугольных; б – ступенчатых; 1 – упорная планка; 2 – нарывной щит; 3 – распорка; 4 – закладной щит; 5 – проволочная стяжка; 6 – монтажный гвоздь; 7 – колья

Опалубку прямоугольных и ступенчатых фундаментов под колонны (рис. 156) собирают из щитов двух типов – накрывных и закладных. Положение щитов изнутри в проектном положении фиксируют распоркой и проволочной стяжкой, а снаружи – кольями, забитыми в грунт.

Опалубку фундаментов под колонны устанавливают следующим образом. Над коробом временно нашивают отфугованные рейки и по ним находят ось колонны. При установке опалубки для прямоугольного фундамента положение короба определяют весками, опущенными с проволочных осей, при этом шнуры весок должны касаться отфугованных реек.

После установки и выверки короба в проектном положении и закрепления его кольями, забитыми в грунт, временные рейки снимают.

Опалубку прямоугольных колонн (рис. 157) собирают из двух пар щитов на гвоздях. Ширина одной пары щитов (закладных) равна ширине одной из сторон колонны, а ширина другой пары щитов (накрывных) – ширине другой стороны колонны с добавлением двойной толщины доски. С наружной стороны щиты скрепляют стальными или деревянными хомутами, воспринимающими боковое давление бетонной смеси и усилия от вибрации при ее уплотнении. Хомуты ставят после установки короба.

Опалубку колонн устанавливают следующим образом. Сначала на фундаменте (подколеннике) размечают оси колонн. В процессе бетонирования в фундаменты закладывают деревянные пробки. После разметки осей колонн на фундамент кладут рамку основания таким образом, чтобы ее оси совпали с осями колонны, прочерченными на фундаменте; после этого к фундаменту подносят щиты колонны и приступают к сборке короба, устанавливая его в рамку.

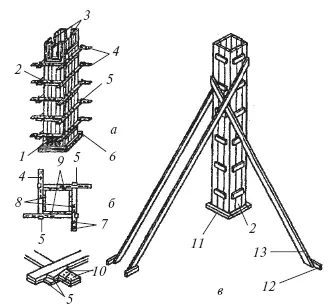

Рис. 157.Опалубка прямоугольных колонн: а – короб в собранном виде; б – стальной хомут; в – крепление короба колонны подкосами (расшивинами); 1 – дверка; 2 – короб; 3 – вырезы для ввода опалубки балок; 4 – хомуты; 5 – клинья; 6 – рамка основания; 7 – отверстия для клиньев; 8, 9 – щиты; 10 – упорные планки; 11 – рамка; 12 – пробка; 13 – подкос.

После установки короба проверяют точность внутренних размеров, совпадение осей арматуры колонны с осями опалубки, вертикальность установки опалубки. Хомуты на короб ставят после установки и выверки опалубки. Собранные короба, установленные в рамки, в проектном положении при высоте колонн до 6 м закрепляют расшивинами.
