Опалубку балок и прогонов (рис. 158) обычно устанавливают одновременно и выполняют в виде коробов с днищем из ранее сколоченных щитов. Короб должен плотно прилегать к днищу, иначе через образующиеся щели из бетонной смеси будет вытекать цементное молоко. При сборке опалубки на высоте более 6 м пользуются лесами, а при сборке опалубки на высоте менее 6 м – подмостями.

На высоте менее 6 м опалубку устанавливают следующим образом. Сначала устанавливают днища коробов прогонов в вырезы коробов колонн и крепят после выверки горизонтальности монтажными гвоздями. После этого на землю кладут лаги и ставят на них на нужном расстоянии инвентарные стойки, которые подводят под днище прогонов. Вертикальность установки стоек проверяют отвесом с подбивкой клиньев. Стойки закрепляют монтажными гвоздями через днище в их оголовники. Боковые щиты короба прогонов крепят к боковым сторонам вырезов коробов колонн прижимными досками, прикрепляя их гвоздями к оголовнику стойки. По окончании этих работ днище опалубки вводят в вырезы коробов колонн и прогонов, подводя под него стойки, и ставят боковые щиты.

Стыки коробов балок с коробами прогонов заделывают скошенными репками, прикрепляя их монтажными гвоздями. Короб балки состоит из боковых щитов, днища, схваток, сбоку щитов расположена подкружальная доска. Для получения нужных размеров короб стягивают схватками.

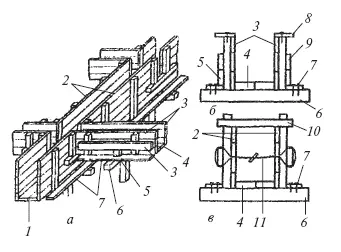

Рис. 158.Установка опалубки балок и прогонов: а – общий вид установки; б – поперечное сечение короба при наличии плиты; в – поперечное сечение короба при отсутствии плиты; 1 – днище короба прогона; 2 – боковые щиты короба прогона; 3 – боковые щиты короба балки; 4 – днище короба балки; 5 – подставка; 6 – оголовник стойки; 7 – прижимные доски; 8 – доска опалубки плиты; 9 – доска подкружальная; 10 – схватки; 11 – стяжки

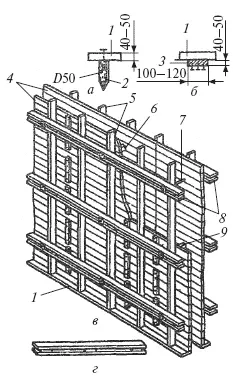

Рис. 159.Опалубка стен: а – доска направляющая, установленная на грунт; б – доска направляющая, установленная на бетонную подготовку; в – общий вид опалубки стены; г – ребро, собранное из двух досок; 1 – направляющая доска; 2 – колышек; 3 – пробка; 4 – щит стены; 5 – ребро; 6 – временная распорка; 7 – проволочная скрутка; 8 – схватка; 9 – брусок бетонный полый

Рис. 160.Опалубочный щит с термореактивным обогревом конструкции ЦНИИОМТП: 1 – вилочный разъем; 2 – электронагреватель; 3 – кляммеры; 4 – отражательный экран; 5 – утеплитель; 6 – защитная фанерная крышка с водостойким покрытием; 7 – каркас щита

Опалубка стен (рис. 159) состоит из двух строго параллельных панелей, собранных из щитов. Расстояние между панелями должно равняться проектной толщине стены. При сборке опалубки толщину стены фиксируют временными распорками.

Сначала планируют основание, на котором будет собираться опалубка, после чего устанавливают направляющие доски. В проектном положении направляющие доски крепят колышками, забиваемыми в грунт. Если направляющие доски кладут на бетонное основание, то их крепят гвоздями, забиваемыми в пробки, заранее уложенные в бетон. Кромки направляющих досок, обращенные к бетону, фрезеруют. Для стен толщиной до 500 мм опалубку собирают из щитов, поддерживаемых ребрами, а при стенах толщиной более 500 мм панели дополнительно скрепляют схватками. Боковое давление бетонной смеси воспринимается скруткой или стяжными болтами. Стяжные болты перед установкой смазывают минеральным маслом, чтобы их легче было вынимать. По мере заполнения бетонной смесью пространства между панелями временные распорки убирают. При установке опалубки стен надо проверить отвесом вертикальность установленных щитов, а шаблоном – расстояние между щитами.

Применяют также термореактивные опалубочные щиты на основе разборно-переставной опалубки «Монолит-72», при использовании которых наряду с формованием можно производить тепловую обработку свежеуложенной бетонной смеси (электрообогрев). Щит опалубки (рис. 160) устроен так: на внутренней поверхности стальной палубы приварены кляммеры из проволоки диаметром 3 мм, к которым крепятся электронагреватели.

К среднему поперечному ребру щита болтами прикрепляют кронштейн с вилочным разъемом, к которому подсоединяют концы электронагревателей. Над электронагревателями на расстоянии 10–15 мм кладут отражательный экран из тонкого алюминия, предназначенный для уменьшения теплопотерь. Внутренние промежутки щита заполняют утеплителем. Поверх утеплителя (шлаковойлочных плит) для его защиты от повреждений кладут фанеру толщиной 4–5 мм.

Питание опалубки электроэнергией осуществляется от понижающих трансформаторов через инвентарные распределительные устройства. Опалубку устанавливают на грунт, очищенный от мусора, снега, наледи и заранее отогретый. Примерно за полчаса до заполнения опалубки бетонной смесью включают электронагреватели. Размеры щитов: 500–600×1200–1800 мм.

Устойчивость опалубки при монтаже обеспечивается стойками, которые опираются на прочное основание и раскрепляются расшивинами. Ни в коем случае нельзя допускать, чтобы при бетонировании опалубка проседала, выпучивалась, т. е. деформировалась. Площадка для установки опалубки должна быть ровной, без бугров и впадин. При установке щитов надо следить за плотностью их примыкания друг к другу. До начала укладки арматуры опалубку осматривают и проверяют поверхности опалубки и их положение относительно проектных осей конструкций, правильность установки, крепления опалубки и установки пробок, закладных деталей, плотность соединения щитов и стыков.

Правильность размеров опалубки проверяют стальным метром, горизонтальность – уровнем, вертикальность коробов, колонн – отвесом. Готовую опалубку принимает мастер или прораб.

Перед установкой опалубку очищают от мусора, грязи, арматуру – от ржавчины, имеющиеся щели в опалубке заделывают. Поверхности оборачиваемой опалубки покрывают смазкой.

Опалубку разбирают после достижения бетоном требуемой прочности по разрешению прораба те рабочие, которые будут повторно ее устанавливать. Разборку производят осторожно, не нарушая целостности бетона и опалубки. Стойки, поддерживающие днище опалубки, снимают лишь после разборки боковой опалубки и осмотра распадубленных элементов и поддерживающих конструкций. Демонтаж термореактивной опалубки производят после отключения всех щитов от источников питания и изъятия коммутирующей разводки из рабочей зоны. Разобранные элементы опалубки осторожно снимают, очищают металлическими щетками от остатков бетона и освобождают от торчащих гвоздей.
