Людмила Зарубина - Устройство полов. Материалы и технологии

Из-за разницы давления происходит процесс самопроизвольного засасывания воздуха в смесь с образованием и равномерным распределением по объему смеси мельчайших пузырьков воздуха, которые стабилизируются пенообразователем и армируются частицами цемента и песка.

Высокая устойчивость пенобетонной смеси к усадке и расслоению, недостижимая при применении других технологий, объясняется условиями формирования пузырьков воздуха при пониженном давлении. После прекращения процесса поризации давление возрастает до атмосферного и дополнительно сжимает пузырьки. В результате, впервые в мировой практике получен пенобетон, водонасыщение которого не превышает 10 %.

Оборудование и технология турбулентно-кавитационного перемешивания уже применяются в Москве, Санкт-Петербурге, Перми, Уфе, Владикавказе, Кирове, Иванове и др., а также в странах СНГ и за рубежом. [16]

Стяжки на магнезиальном вяжущем можно считать уникальными в качестве основы под различные напольные покрытия.

Магнезиально-песчаная полусухая стяжка может быть уложена слоем всего в 20 мм. Материал сам «приклеивается» намертво к бетонной плите, и за счет абсолютной безусадочности магнезиального вяжущего получается полностью готовая «в горизонте», стяжка, не требующая дальнейшего финишного выравнивания под линолеум, паркет, плитку и т. п. Срок созревания магнезиально-песчаной полусухой стяжки составляет 7 часов — для прохода людей, для эксплуатации — 5 суток. Таким образом, в альтернативном варианте применения магнезиальной стяжки мы получаем:

□ существенное сокращение сроков отделочных работ;

□ комплексное снижение затрат, т. к. отпадет необходимость применения дорогостоящих финишных ровнителей пола;

□ снижение примерно в 2,5 раза весовой нагрузки на фундамент и конструкцию здания, по сравнению с ЦПС (при почти одинаковой плотности материала толщина меньше);

□ полностью гигиеничный непылящий (в отличие от цементных составов) материал; не разрушается грибками микромицета, вызывающими болезни у людей;

□ долговечность за счет повышенной прочности и отсутствия склонности к образованию трещин. [17, 18]

Наиболее прогрессивны для современного строительства сборные стяжки.

Сухие сборные стяжки из КНАУФ-суперлиста позволяют быстро получить ровное, прочное, с идеальными стыками основание пола, готовое к укладке всех видов напольных покрытий. Лист представляет собой прессованную смесь гипса и распущенной целлюлозной макулатуры.

Гипсоволокнистые листы обладают всеми преимуществами материалов на основе гипса:

□ обеспечивают оптимальную влажность воздуха за счет впитывания излишней влаги из воздуха, а при необходимости — отдачи ее обратно;

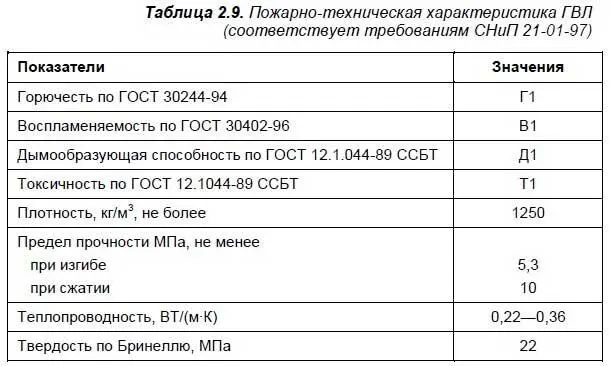

□ создают высокую степень огнезащиты (табл. 2.9);

□ из-за низкой теплопроводности препятствуют потерям теплоты, поэтому их поверхность теплая на ощупь.

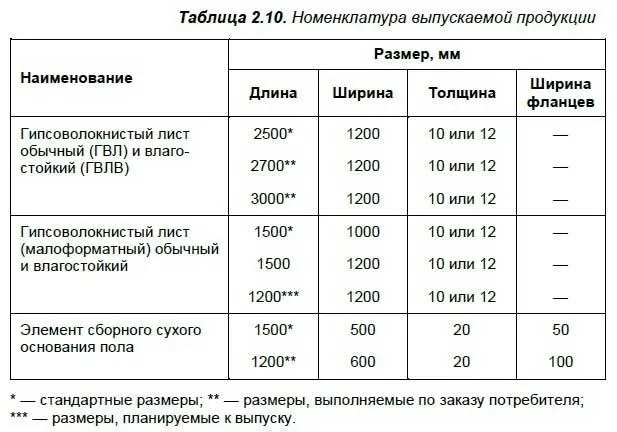

В зависимости от свойств и области применения гипсоволокнистые листы подразделяются на обычные (ГВЛ) и влагостойкие (ГВЛВ). По форме продольных кромок ГВЛ подразделяется на два типа: с прямой кромкой (ПК) и с утоненной с лицевой стороны кромкой (УК). Номенклатура выпускаемых гипсоволокнистых листов приведена в табл. 2.10.

Суть технологии — «сухой монтаж» из двух слоев гипсоволокнистых малоформатных листов или изготовленных в заводских условиях элементов пола (ЭП).

Данная система предпочтительна при устройстве полов в холодное время, т. к. не требует энергозатрат и потерь времени на сушку, при сжатых сроках (40 м 2и более готового основания пола монтируются в одну смену бригадой из двух человек). Незначительная нагрузка на перекрытие (всего ≈25–30 кг/м 2) и ремонтопригодность сборного основания «сухих полов» позволяют провести реконструкцию зданий с любыми перекрытиями, что особенно актуально для «старого фонда».

Такие полы способствуют стабилизации температурно-влажностного режима в помещениях, обладают отличными показателями теплоизоляции и теплоусвоения, позволяют решать задачи по повышению уровня звукоизоляции как по ударному, так и по воздушному шуму (рекомендованы к применению в помещениях категории А — высококомфортные условия по СНиП 23-03-2003).

Устройство стяжки проводится после окончания всех строительно-монтажных, электротехнических, санитарно-технических и отделочных работ при температуре в помещении не ниже +10 °C и в условиях, исключающих их переувлажнение. КНАУФ-супер-листы и готовые элементы пола должны пройти акклиматизацию в помещении.

Перед началом работ по устройству основания пола зазоры между плитами перекрытия, а также места примыкания перекрытия к стенам и перегородкам необходимо тщательно заделать бетоном или цементным раствором марки не ниже М100. Разметка уровня сборной стяжки по всему периметру помещения выполняется при помощи лазерного нивелира или водяного уровня.

По несущей части перекрытия должен быть уложен слой пароизоляции: по бетону необходимо укладывать полиэтиленовую пленку (120–150 мкм), а по деревянному перекрытию — битумную или парафинированную бумагу.

В местах примыкания оснований к стенам, перегородкам и другим вертикальным конструкциям здания следует укладывать демпферную (кромочную) ленту толщиной 8-10 мм. Она служит компенсационной прокладкой между сборным основанием и ограждающими конструкциями.

В перекрытиях, несущая часть которых выполнена из железобетонных плит, стяжку рекомендуется устраивать по выравнивающему слою из керамзитовой засыпки, специально подобранного гранулометрического состава фракции 0–5 мм, обеспечивающего ее безусадочность. Толщина слоя от 20 до 80 мм. Выравнивание осуществляется специальным комплектом из трех выравнивающих реек длиной 1,25 или 2,5 м, начиная от стены, противоположной входу.

Если толщина выравнивающего слоя не превышает 60 мм, следует предусматривать КНАУФ-стяжку из элементов пола или двух слоев ГВЛВ, при большей толщине засыпки рекомендуется предусматривать третий слой из крупноформатных ГВЛВ размером 1200×2500×10 мм.

Монтаж элементов пола ведется справа налево рядами от стены с дверным проемом. При монтаже с противоположной стороны для сохранения поверхности засыпки устраиваются островки для передвижения. Без использования сухой засыпки монтаж начинается от стены, противоположной дверному пролету (рис. 2.5).
