Хорошо, если колодец относительно неглубок, а грунт плотный – в этом случае можно осуществлять опускное крепление с наращиванием сруба сверху, опуская его на веревках. Над шахтой устанавливается рама из бревен, сруб подвешивается к раме в шахте на небольшой высоте от дна (от 0,5 до 1 м), при этом веревки подводятся серединой под углы сруба, а затем закрепляются на бревнах рамы несколькими витками (не менее 5 штук), грунт выбирается из-под него, а при ослаблении веревок сруб постепенно опускается в шахту. В процессе опускания необходимо производить проверку вертикальности: поскольку между срубом и стенками шахты имеется зазор, то можно перемещать сруб, наклонять его, чтобы соблюсти строгую вертикальность в его размещении в колодезной шахте (Рис. 1.10).

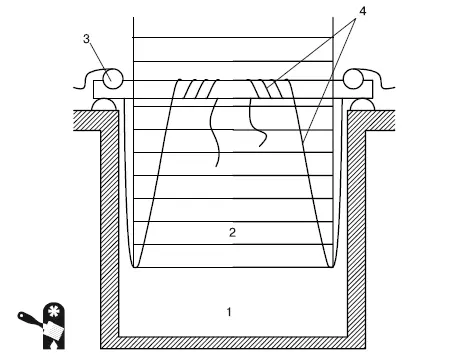

Рис. 1.10.Опускание сруба в шахту колодца на веревках: 1 – шахта колодца; 2 – рама из бревен; 3 – сруб; 4 – веревки

Если же колодец глубок, то работы усложняются. В этом случае нельзя применять опускание сруба на веревках. Сначала шахта углубляется в грунт на 3–4 м, дно ее выравнивается (выравнивание должно быть абсолютно строгим, в противном случае колодезный сруб окажется перекошенным) и на нем начинается монтаж сруба. Сруб монтируется до тех пор, пока не достигнет высоты 0,5 м выше уровня грунта (для бревенчатого сруба это три венца). При наращивании сруба венцы скрепляются между собой досками, которые удаляются после того, как сруб готов, – доски служат временным креплением, предотвращающим отрыв венцов друг от друга по мере наращивания сруба. Затем подрывается грунт в середине каждой стены (глубина – около 0,2–0,3 м) и стены подклиниваются. Только после этого производится выемка грунта в углах сруба.

Для облегчения выемки грунта из глубокой шахты можно установить специальную опору с лебедкой. При этом один человек работает в шахте, загружая грунт в тару (в ведро или бочку), а второй (или двое – в зависимости от веса поднимаемого на поверхность грунта) работает наверху (Рис. 1.11).

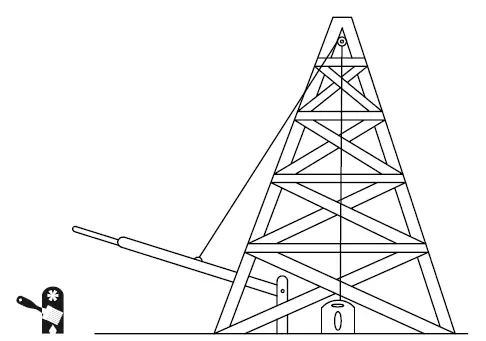

Рис. 1.11.Опорная вышка для подъема грунта из глубокой шахты

После того как грунт извлечен, клинья, подпирающие стены сруба, убираются и сруб равномерно осаживается на отрытую глубину, равномерность осаживания контролируется с помощью отвеса. Для того чтобы облегчить осаживание сруба в шахту, его дно можно снабдить башмаком с режущим стальным ножом (Рис. 1.12).

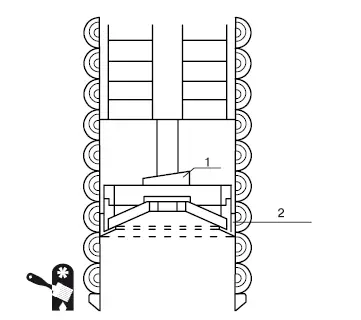

Рис. 1.12.Башмак в нижней части сруба: 1 – клин; 2 – башмак

Чтобы гарантировать строго вертикальный ход сруба в колодезной шахте, можно применять специальные направляющие (Рис. 1.13). Угловые направляющие изготавливаются из толстых досок и крепятся гвоздями к каждому венцу сруба. Посередине каждой стороны сруба устанавливаются дополнительные средние направляющие, также изготовленные из толстых досок и прикрепленные гвоздями к каждому венцу сруба. Средние направляющие придают всей конструкции дополнительную жесткость, что позволяет сохранять строгую вертикальность при опускании сруба. После того как все направляющие установлены, к ним вплотную укладываются толстые бревна, а в углы вбиваются длинные колья. Подобная конструкция гарантирует, что сруб будет идти в шахту без перекосов.

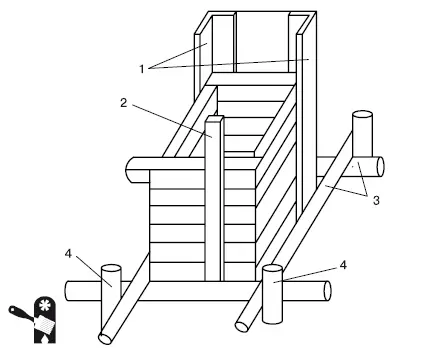

Рис. 1.13.Направляющие для гарантии вертикального осаживания сруба в колодезной шахте: 1 – угловые направляющие; 2 – дополнительная средняя направляющая; 3 – бревна; 4 – колья

Примечание

Конструкция направляющих после завершения работ из шахты не извлекается, а остается в грунте.

При рыхлом и сыпучем грунте могут возникать проблемы при осаживании сруба колодца в шахту – он застревает. В этом случае приходится ударять по верхнему венцу, чтобы миновать проблемное место. Это не всегда помогает, и, чтобы продолжить осаживание сруба, приходится сооружать на верхнем венце платформу для груза. Масса груза может составлять несколько тонн, и под таким весом сруб оседает. Но бывает, что и такое давление не дает результата, и тогда сооружение колодца выполняется самым сложным и непроизводительным способом – наращиванием сруба снизу . При этом в стенках шахты необходимо устраивать углубления для закладывания концов бревен (эти углубления называются «закладами» или «печурами»), выступающих за габариты сруба на 50–70 мм, – для наращивания сруба снизу через каждые 4–5 венцов делается венец, имеющий такие выступающие бревна («пальцы»). «Пальцы» поджимаются в углублениях домкратами и подклиниваются. Подобный способ применим только в том случае, если грунт достаточно плотный. В рыхлых грунтах и плывунах наращивание сруба снизу невозможно, так как нельзя надежно закрепить «пальцы» в грунте. Поэтому прежде чем браться за строительство деревянного колодца, необходимо определить, с каким грунтом придется иметь дело, и, исходя из этого, выбирать способ монтажа сруба в шахте колодца.

После того как закончены работы в шахте, сруб наращивается над поверхностью земли на 0,6–0,8 м. Эта надземная конструкция называется оголовком колодца (Рис. 1.14). Оптимально, если он снабжен крышкой или навесом, чтобы исключить попадание в колодец мусора.

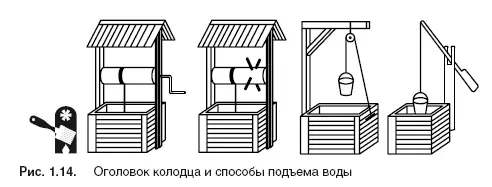

Рис. 1.14.Оголовок колодца и способы подъема воды

Внимание

Если вода в колодце предназначена для питья, то крышка обязательна!

Вокруг оголовка сооружается отмостка. Ее строительство рекомендуется начинать не ранее чем через два года после завершения строительства колодца – из-за возможной усадки грунта. После того как грунт осядет, по периметру оголовка устраивается глиняный замок глубиной 1–1,5 м и шириной около 0,5 м, а поверх замка строится отмостка. Проще всего и надежнее соорудить отмостку из железобетона.

Готовый шахтный колодец из дерева выглядит таким образом (Рис. 1.15).

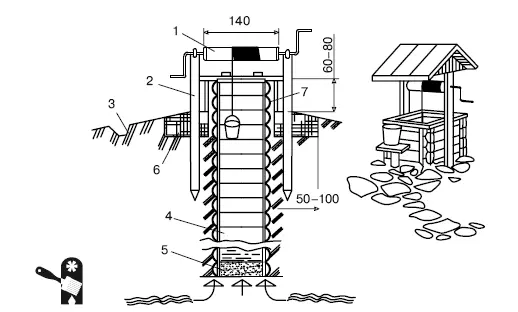

Рис. 1.15.Деревянный шахтный колодец: 1 – ворот; 2 – спайка; 3 – водоотводная труба; 4 – сруб; 5 – гравийная подушка; 6 – глиняный замок; 7 – обшивка оголовка колодца (выполняется из досок)
