Основной недостаток деревянных колодцев – сложность их строительства. Поэтому теперь их строят редко. Гораздо чаще сооружаются бетонные колодцы. Срок их службы – около 25 лет, а стоимость существенно ниже стоимости деревянных. К тому же бетонные колодцы гораздо проще строить. Бетонный колодец может быть выполнен из железобетонных колец, построен с помощью монолитного литья или сооружен из бетонных пластин.

Наиболее распространенный вариант – колодцы из железобетонных колец . Такие колодцы очень просто монтируются (особенно по сравнению с деревянными), и даже над материалом не нужно особенно задумываться: бетонные кольца приобретаются готовыми. Колодец из железобетонных колец можно построить буквально за несколько дней, а при легком грунте и наличии опыта в строительстве колодцев – даже за один день.

Чаще всего для железобетонных колодцев используются кольца типа КС 10-9 (высота – 900 мм, внутренний диаметр – 1000 мм, внешний диаметр – 1160 мм, вес – 700–750 кг). Возможно использование колец и других размеров: с высотой 400–900 мм (легче устанавливать кольца с меньшей высотой), внутренним диаметром 1000–1200 мм аналогичного типа. Кольца выбираются в зависимости от запланированного размера колодца и личных предпочтений (кто-то предпочитает железобетонные кольца, а кто-то просто бетонные – у этих колец разная толщина (50–90 мм и 80–120 мм соответственно) (Рис. 1.16).

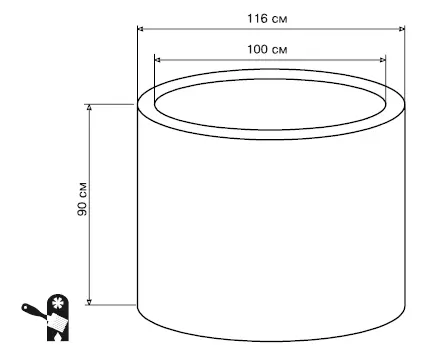

Рис. 1.16.Стандартное железобетонное кольцо типа КС 10-9 ГОСТ 8020-90

Бетонные и железобетонные кольца изготавливаются в двух вариантах: с замками (такие кольца парные: на одном выемка, а на втором бортик, соответствующий по размерам выемке первого кольца) и без них, с гладкими плоскими торцами. Рекомендуется для сооружения колодцев использовать кольца с замками – таким образом минимизируются подвижки колец относительно друг друга в водонасыщенных «плавающих» грунтах, в то время как обычные гладкие кольца могут быть просто выломаны из конструкции. Для фиксации плоских колец в конструкции колодезной шахты необходимо использовать стальные скобы. Толщина скоб – около 5 мм, ширина – от 50 до 80 мм. Форма скоб может быть различной (Рис. 1.17).

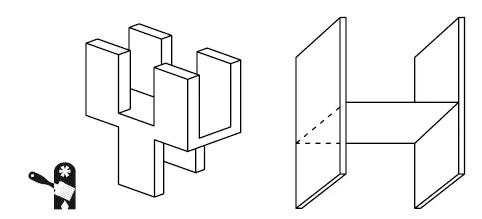

Рис. 1.17.Стальные скобы для фиксации плоских колец

Укладка бетонных колец в шахту напоминает сооружение деревянного колодца – применяется аналогичный опускной метод, то есть шахта постепенно углубляется, а на ее дно по мере ее углубления опускаются новые кольца. Такой метод сооружения колодца из бетонных колец называется закрытым . При этом сначала котлован роется на глубину около 2 м, затем в него опускаются два кольца (для установки колец в котловане используется лебедка или мощный ворот, с помощью которого можно манипулировать довольно солидной массой колец). При отсутствии подъемного механизма, с помощью которого можно опускать кольца в шахту, кольца просто сбрасываются в нее. При этом необходимо подкладывать на первое кольцо (на которое требуется установить следующее) доски (толщина 20–25 мм), которые служат амортизатором и не допускают появления трещин в бетоне. Сброшенное кольцо обычно не становится точно на место, и его нужно поправить ломиком. После установки второго кольца доски-амортизаторы удаляются. Остальные кольца накатываются на нужное место. Рекомендуется устанавливать последующее кольцо тогда, когда предыдущее немного выступает над уровнем земли (до 10 см) – так удобнее.

Затем, после установки очередного кольца, если грунт мягкий, изымается грунт внутри колец и по мере углубления шахты устанавливаются новые кольца. Если колодец строится в плотном тяжелом грунте, то сначала изымается грунт под кольцом, а затем, после осадки колец в шахту, изымается грунт внутри колец.

Нижнее кольцо можно снабдить башмаком с ножом – подобно тому как снабжается башмаком с режущим ножом нижняя секция деревянного колодца. Это облегчает опускание колец в шахту (Рис. 1.18).

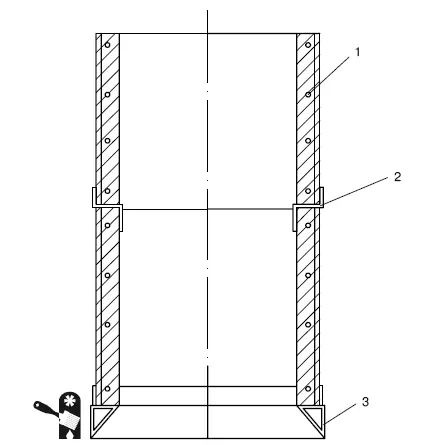

Рис. 1.18.Устройство бетонного колодца: 1 – арматура; 2 – скоба; 3 – башмак

Швы между кольцами необходимо герметизировать сразу же после установки колец, так как затем, по мере проходки шахты колодца, внутрь начнет просачиваться вода и в таких условиях практически невозможно положить цементный раствор.

Примечание

Для герметизации швов бетонного колодца рекомендуется цементный раствор 1:3, при этом следует использовать портландцемент марки не ниже 400, а песок – кварцевый, промытый, не имеющий посторонних примесей – использование некачественных компонентов негативно скажется на качестве колодезной воды. Некоторые умельцы используют для герметизации монтажную пену – она очень удобна (всего-то и требуется, что брызнуть в нужное место из баллончика), но вода в таких колодцах не является питьевой: монтажная пена отнюдь не экологически чистый продукт. Не стоит использовать для уплотнения швов просмоленную пеньковую веревку – она может разрушаться во влажной среде и частицы попадают в воду. Если же уплотнение швов необходимо, то лучше использовать резиновый жгут.

Герметизация должна быть надежной, так как в противном случае через щели может просачиваться загрязненная вода верхнего слоя («верховодка») и вода в колодце станет непригодной для питья.

Рыхлые водоносные пласты требуют устройства фильтра, чтобы частицы грунта не попадали в воду. Фильтр устраивается так, как было описано выше: под креплением шахты строится дощатый пол с отверстиями для притока воды, на него насыпается крупнозернистый песок, затем слой щебня или гравия. Для улучшения качества и вкуса воды можно уложить поверх гравийно-песчаной подушки слой кремня.

Бывает, что шахта колодца идет под уклоном – особенно часто такое случается при первом опыте устройства колодца (по неопытности вовремя не проверили вертикальность шахты отвесом, положились на прикидку «на глазок», установили кольца под углом и т. д.). Если планируется снабдить колодец насосом для подъема воды, то можно оставить шахту как есть, но если вода будет подниматься вручную (ведро на веревке), то придется выровнять шахту, придав ей вертикальность, иначе пользоваться колодцем будет неудобно. Поскольку для нормальной жизни в загородном доме вода нужна постоянно, то удобство пользования колодцем – дело весьма немаловажное.
