Для выравнивания шахты колодца нужно выбрать грунт с наружной стороны колонны. Причем грунт придется выбирать не просто на ширину, необходимую для придания колонне колодца вертикальности, но так, чтобы в шахте можно было работать (Рис. 1.19, 1.20). Копать придется много – исправление ошибок всегда ведет к большим трудозатратам. При этом необходима страховка человека, работающего в шахте, – колонна колодца может наклониться и придавить копателя, за этим нужно внимательно следить наверху, чтобы предотвратить несчастный случай.

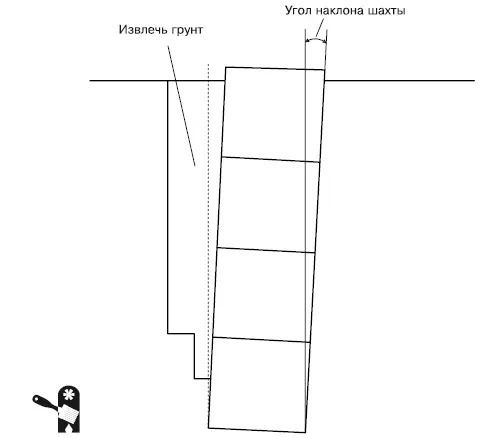

Рис. 1.19.Выравнивание шахты бетонного колодца

После того как колонна колодца установлена на место, свободные места шахты заполняются грунтом.

Даже в том случае, если вы планировали свой колодец, исходя из результатов обследования местности, и точно знаете, на какой глубине залегает водоносный горизонт, в процессе проходки шахты следите за температурой и просачиванием воды: при приближении к водоносному горизонту температура падает на 1–2 °C и через стенки шахты начинает просачиваться вода. Как только это произошло, дальнейшая проходка шахты продолжается до тех пор, пока в колодце не наберется нужный объем воды. Тогда устанавливается последнее кольцо, которое не заглубляется, а служит оголовком колодца.

Рис. 1.20.Работа по выравниванию шахты бетонного колодца

Глиняный замок и отмостка строятся так же, как и в случае деревянного колодца: после того как полностью осядет грунт вокруг него.

Колодец необходимо снабдить крышкой и желательно – навесом (Рис. 1.21).

Возможно сооружение колодца и открытым способом (накопительным). Он применяется в сухих непучинистых грунтах, не подверженных сезонным подвижкам. При открытом способе в грунте формируется котлован, в который устанавливают бетонные кольца. Снаружи колодезная шахта обсыпается песком, изготавливается отмостка – колодец готов. Гарантии качества воды в таком колодце нет – высока вероятность просачивания грунтовых вод, дренированных поверхностными отходами. Чтобы получить чистую воду, пригодную не только для хозяйственных нужд, но и для питья, применяют закрытый способ строительства бетонного колодца.

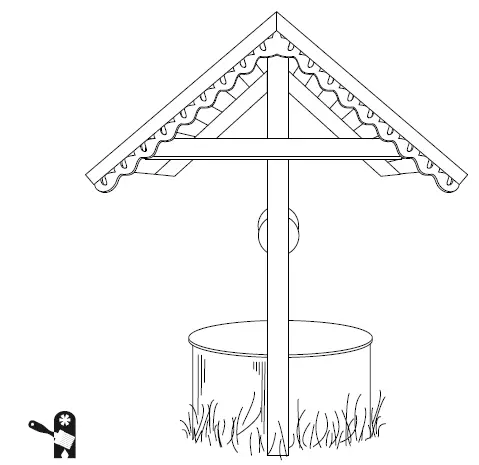

Рис. 1.21.Бетонный колодец с навесом

Менее распространен вариант строительства бетонного колодца с помощью монолитного литья . Обычно его используют, если глубина колодца невелика. При большой глубине колодезной шахты такой способ занимает много времени.

Если шахта колодца имеет небольшую глубину, то для создания колодца с помощью монолитного литья сначала полностью отрывается шахта, затем в ней устанавливается опалубка (внутренняя и наружная) и заливается бетон. Способ достаточно простой и надежный. Если же шахта должна быть глубокой, то применяется опускной способ строительства колодца: шахта отрывается на небольшую глубину, устанавливаются внутренняя и наружная опалубки, проводится бетонирование, затем опалубки выводятся на поверхность – над уровнем грунта, а шахта колодца углубляется (так же, как и в случае сооружения колодца из бетонных колец), по мере углубления шахты производится заливка бетона. При этом нижнюю часть бетонного ствола обычно оснащают башмаком со стальным режущим ножом – для облегчения проходки грунта. При таком способе секции колодца отливаются постепенно (фактически это производство бетонных колец прямо на месте, в шахте колодца), и после каждой отливки приходится ждать, пока очередная отлитая секция не застынет полностью, а это около 10 дней. Такое строительство колодца – дело довольно долгое, ведь после каждой отливки приходится ждать полторы недели и только затем возобновлять работы.

Колодец из бетонных пластин строится так же, как и деревянный. Пластины монтируются на раствор, а по углам соединяются сваркой. Такой способ строительства бетонного колодца применяется реже всего.

Строительство колодцев из кирпича и камня лучше доверять специалистам – в этом случае нужно иметь опыт кладки.

Каменные и кирпичные колодцы строятся преимущественно круглыми. Кирпич применяется только полнотелый красный (ГОСТ 530-80) пластического прессования, причем он должен быть высокого качества, без пережогов и недожогов, обладать хорошей плотностью (свыше 1600 кг/м 3), без пустот, сколов, внутренних трещин. Марка кирпича по прочности не ниже М-100, по морозоустойчивости не ниже F-35. Каменные колодцы выполняются из песчаника и плотного известняка, реже – из сланца. Перед кладкой камни нуждаются в подготовке: их необходимо обтесывать для получения плоских сторон. Можно приобрести уже подготовленный бут с плоскими сторонами, но стоит он значительно дороже.

Перед началом кладки бутовый камень сортируется, так как в одном слое кладки должны быть камни примерно одинакового размера. Камни укладываются узкой стороной внутрь, в противном случае они могут быть вытолкнуты из кладки давлением грунта, особенно если грунт пучинистый. С внешней стороны каменная кладка заполняется щебнем, а кирпичная – битым кирпичом.

Для повышения прочности кладки применяется армирование с помощью стержней из арматурной стали диаметром 15–20 мм.

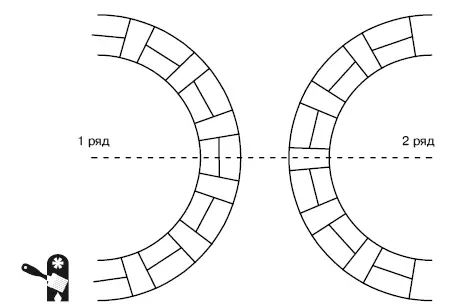

Кладка кирпича при круглом сечении колодца выполняется в 1,5 или 2 кирпича тычковыми рядами. Обвязка кладки осуществляется за счет смещения кирпичей в смежных рядах на 1/4 кирпича (Рис. 1.22).

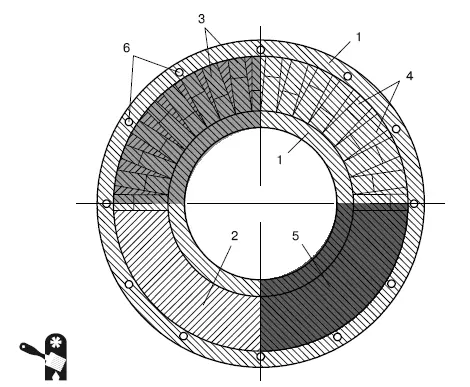

Рис. 1.22.Схема кладки в 1,5 кирпича кирпичного колодца круглого сечения: 1 – бетонная подушка; 2 – цементный раствор под кладку; 3 – первый ряд кладки; 4 – второй ряд кладки; 5 – третий ряд кладки; 6 – арматурный каркас

Кроме того, возможно применение кладки из тычков и ложков (Рис. 1.23).

Рис. 1.23.Кирпичная кладка из тычков и ложков

Изнутри колодезный ствол штукатурится, а подводная часть покрывается раствором цемента и песка (соотношение 1:2).

Минимальная толщина стенок кирпичного колодца – 25 см, каменного – 35 см.

Если вода близко и шахта колодца является неглубокой, то кладка ведется от дна шахты. Если же шахта колодца глубока, то кладка ведется опускным методом – устанавливается опорный башмак и на нем осуществляется кладка (подобно тому как опускным методом строится колодец из бетонных колец, только в этом случае каждое кольцо изготавливается на башмаке, а не устанавливается на него готовым).
