Биметаллические секционные радиаторы представляют собой сочетание стали и алюминия (отсюда и название – «двухметаллические»): стальная рама обливается под давлением алюминием (Рис. 3.30). В результате теплоноситель не контактирует с подверженным коррозии алюминием, а стальная рама обеспечивает огромный запас прочности, и радиатор способен выдерживать высокое давление в отопительной системе.

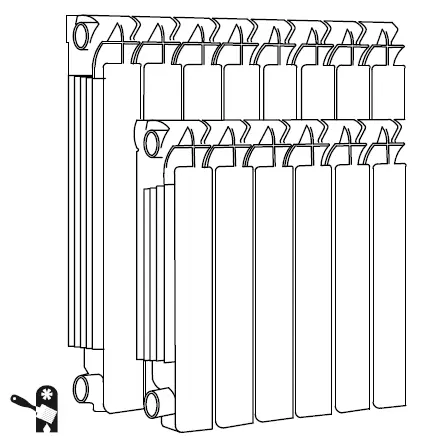

Рис. 3.30.Биметаллический секционный радиатор внешне похож на алюминиевый

Биметаллические секционные радиаторы обладают рядом положительных качеств: современным дизайном, высокой теплоотдачей, повышенной стойкостью к коррозии, долговечностью. Кроме того, такие радиаторы требуют в два-три раза меньше теплоносителя, чем алюминиевые, и это позволяет быстрее изменять температуру в помещении по мере необходимости. К недостаткам биметаллических секционных радиаторов относится цена: они довольно дорогие (если сравнивать с алюминиевыми, то дороже на 15–20 %).

Биметаллические секционные радиаторы разработаны специально для многоэтажных домов, в которых имеется высокое давление теплоносителя в системе. Применять их в частных загородных домах с малой этажностью считается нецелесообразным – в таких домах нет высокого давления теплоносителя, и приобретать дорогостоящие радиаторы нерентабельно.

Неплохи в эксплуатации стальные панельные радиаторы – они привлекательны внешне, обладают уникальной скоростью реагирования, недоступной другим типам отопительных приборов, нагреваются и остывают очень быстро (Рис. 3.31). К тому же эти радиаторы просты в конструкции, обеспечивают высокий уровень теплоизлучения, хорошо регулируются с помощью термостатов и способствуют экономии энергии.

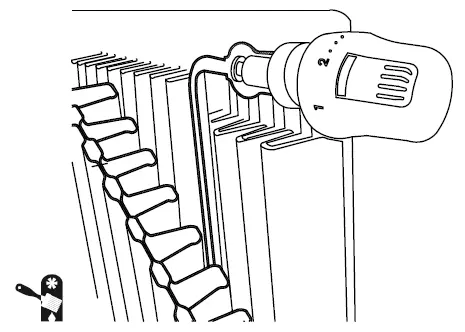

Рис. 3.31.Стальной панельный радиатор с терморегулятором

Стальные панельные радиаторы выпускаются в двух вариантах: с боковым (Рис. 3.32) или нижним (Рис. 3.33) подключением.

Для большего комфорта стоит выбрать радиаторы с нижним подключением, хотя стоимость их выше – такие радиаторы имеют встроенный термостатический вентиль, на который легко устанавливается терморегулятор, и с его помощью в помещении поддерживается желаемая температура. Радиаторы с боковым подключением возможности для установки терморегулятора не имеют, и, применяя их, придется отказаться от возможности регулирования температуры в помещении по собственному желанию.

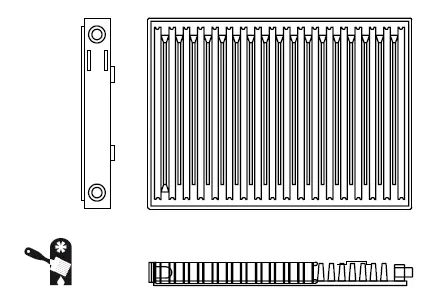

Рис. 3.32.Стальной панельный радиатор с боковым подключением

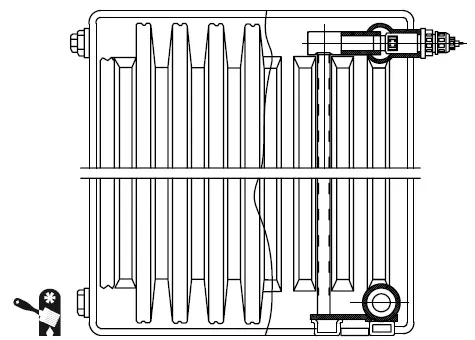

Рис. 3.33.Стальной панельный радиатор с нижним подключением

Особенно актуальны стальные панельные радиаторы при больших окнах или когда окна небольшие, но на одной стене их несколько и они близко расположены (нередкая ситуация для загородного дома) – такой радиатор может перекрыть весь оконный проем большого окна или несколько проемов небольших окон, расположенных на одной стене, и зимой окно не будет запотевать с последующим образованием наледи. Стальные панельные радиаторы специалисты рекомендуют как оптимальный вариант для загородного дома с автономной котельной.

Стальные трубчатые радиаторы привлекают классическим дизайном, гигиеничностью, долговечностью (Рис. 3.34).

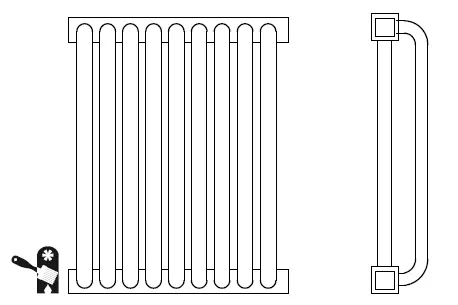

Рис. 3.34.Стальной трубчатый радиатор

Так же, как и биметаллические секционные радиаторы, стальные трубчатые предназначены для эксплуатации в многоэтажных зданиях и для малоэтажного загородного дома являются нерентабельными (цена высока, а основные положительные качества – способность выдерживать высокое давление теплоносителя – в данном случае оказываются ненужными).

В последнее время загородные дома все чаще обзаводятся остеклением большой площади в отапливаемых помещениях. Это не только классическая остекленная веранда, которую решили снабдить системой отопления. Теперь загородные дома приобретают панорамные окна (особенно при привлекательном виде из такого окна), оранжереи, теплицы под крышей и т. д. В подобных помещениях затруднительно устанавливать классические радиаторы, которые монтируются в проемах под окнами – в некоторых случаях и проемов никаких нет, остекление производится от потолка до пола. Для отопления в таких случаях рекомендуется использовать напольные конвекторы (встраиваемые в пол) (Рис. 3.35) или плинтусные конвекторы .

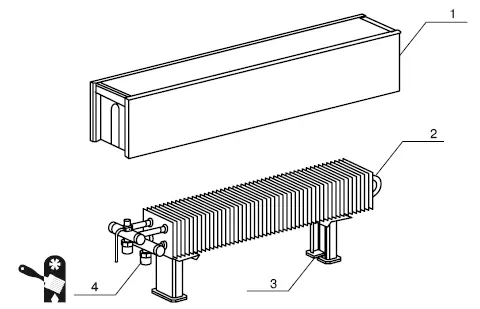

Рис. 3.35.Напольный конвектор: 1 – кожух; 2 – теплообменник; 3 – ножка крепления; 4 – фитинг

Чаще всего используются теплообменники из медных труб с алюминиевым оребрением. Можно применять стальные оребренные трубы, имеющие декоративные деревянные панели «а-ля плинтус». Плинтусные конвекторы рекомендуется использовать не только при большой площади остекления помещения, но и в случае холодных стен: около них теплый воздух охлаждается и опускается вниз, к полу (как известно, холодный воздух тяжелее теплого), где его «встречает» плинтусный конвектор и вновь подогревает.

При приобретении секционных радиаторов необходимо рассчитать количество секций. Формула для приблизительного расчета (вполне достаточного для покупки радиатора) очень проста:

N = S /α,

при этом значение α рассчитывается следующим образом:

α = Q /100,

где N – искомое количество секций радиатора; Q – теплоотдача одной секции радиатора в ваттах (то есть количество теплоты, отдаваемое одной секцией радиатора за единицу времени); α – площадь, обогреваемая одной секцией радиатора; S – площадь помещения.

Значение Q для разных радиаторов различно, оно изменяется также и от формы и площади секции радиатора. Это значение указывается в паспорте на радиатор.

Зная теплоотдачу одной секции радиатора, можно рассчитать количество секций. Следует помнить, что вышеприведенная формула подходит лишь для помещений, где высота потолка составляет не более 2,7 м.

Пример расчета: если известно, что теплоотдача одной секции радиатора равна 201 Вт, а помещение, где будет устанавливаться радиатор, имеет площадь 20 м 2, то 201/100 ≈ 2 (округляем результат до целого числа – ведь мы не можем установить половину или четверть секции). Таким образом одна секция радиатора обогревает 2 м 2площади, теперь общую площадь помещения делим на полученный результат и получаем искомое количество секций – 10 шт.
