Как уже упоминалось, топится она из моечной, но находится в парной. Чтобы не накалялись близлежащие участки деревянной обшивки парной, печь с двух сторон, обращенных к обшивке, изолирована красным кирпичом (в полкирпича) и асбестовой крошкой с глиной.

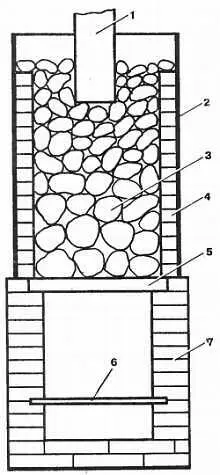

Рис 4. Печь из металлической бочки:

1— дымовая труба; 2— металлическая бочка; 3— камни; 4— защитная кирпичная кладка; 5— решетка; 6— колосник; 7— кладка топки

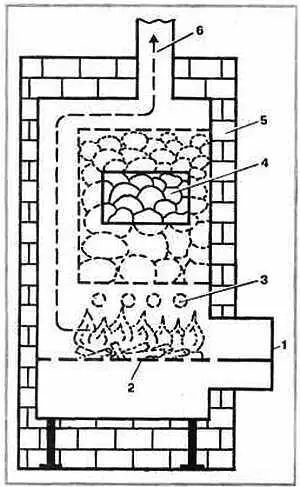

Рис. 5. Печь Бориса Павловича (топливная схема):

1— топка; 2— колосник; 3— змеевик; 4— камни; 5— кирпичная кладка; 6— дымовая труба

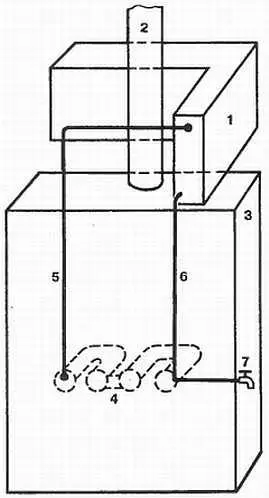

Рис. 6. Печь Бориса Павловича (водяная схема):

1— бак горячей воды; 2— дымовая труба; 3— печь; 4— змеевик; 5— восходящая труба; 6— нисходящая труба; 7— кран

Для безопасности стены и пол в местах, где от печи самый жар, обшиты листами кровельного железа. Такой же лист положен и у топки в моечной.

Топка эта получилась длинная, объемная, тяга отличная. Борис Павлович опытным путем нашел, что лучше всего дымовую трубу сделать металлической диаметром 150 миллиметров. Тяга хорошо регулируется степенью открытия нижней, поддувальной дверцы.

Своеобразие этой печи в том, что она одновременно нагревает и металлический кожух, а через него и камни, и змеевик, в котором вверх-вниз циркулирует вода: по восходящей трубе поднимается от змеевика в бак кипяток, а из бака, снизу, менее нагретая вода по нисходящей трубе опускается к входу в змеевик и к крану, который выходит в моечную рядом с краном от бака с одной водой.

Оба бака по 150 л. Горячий бак сделан в форме буквы «Г», он как бы обнимает дымовую трубу и нагревается еще и ее теплом. В печи Бориса Павловича ничто не пропадает даром.

Да, еще одна особенность бака: будь он просто прямоугольным, он бы вибрировал, ведь пар идет перегретый, в воде раскаленные пузырьки воздуха. А Г-образная форма придает конструкции жесткость, никакой вибрации нет.

Окно каменки открыто, оно как входишь в парную, — направо. Паровой дверцы нет.

Печь в плане — квадрат 450x450 мм.

Заливает воду в баки Борис Павлович, подсоединяя резиновый шланг к кранам, и вода идет под напором вверх, противоходом. Это удобно и быстро, не надо карабкаться под потолок к бакам с шлангом в руках. Это одна из маленьких технических хитростей хозяина бани.

Витые фарфоровые изоляторы (как было сказано, Борис Павлович испытывает их наряду с гранитными камнями) в каменке чистые, ибо дым туда не попадает, он обтекает кожух с камнями, отдавая ему свое тепло. Поэтому, когда плеснешь на каменку, пар оттуда вылетает незагрязненный, и вода не проникает в топку.

Не раньше и не позже того, как дрова в печи прогорят, надо закрыть путь теплому воздуху через дымовую трубу на улицу. Задвижку внутри трубы Борис Павлович сделал на шарнире. Чтобы поставить ее в нужное положение, просто поворачиваешь ручку снаружи на трубе.

— Фундамент, — любит говорить Борис Павлович, — наипервейшая вещь. Это все то, что поверху, можно еще поправить, если получилось не так. А в фундаменте напортачишь — потом уже не переделаешь, все труды могут даром пойти.

Действительно, надо покорпеть, чтобы не испортить будущую баню. Борис Павлович выбрал грунт на 800 мм. Зимы в этих местах морозные, поэтому нижняя отметка фундамента у него миллиметров на 200 под уровнем промерзания грунта. Иначе глина зимой и весной вспучится, и баню может перекосить.

Рис. 7. Виды стеновых конструкций бань:

А— из кругляка; Б— из бруса; В— из бруса в шпунт; Г— стена-сэндвич (доска, пленка пароизоляции, утеплитель, воздушная прослойка, кирпич); Д— из бруса с несколькими слоями стекловолокна и листовым шифером

Как уже говорилось, сделал он ленточный, непрерывный фундамент из железобетонных блоков Ф-6, положив их на утрамбованную песчаную подушку.

Сверху он уложил два ряда кирпича, выровнял, сделал гидроизоляцию. А выше уже пошли два венца из дуба, на них — сосновые брусья 200х200 мм.

Может быть, он и несколько перестраховался, баня у него не очень массивная, и можно было бы поставить на столбах-опорах? Борис Павлович допускает и такой вариант для относительно легких срубов.

Тогда надо было бы из кирпича, бутового камня или железобетона выложить столбы 510х510 мм. Под углами бани и в местах сопряжения внутренних перегородок со стенами — это само собой. Но если расстояние между столбами два метра и больше, то надо ставить и промежуточные столбы

Иной раз под легкую баню ставят деревянные столбы, по-строительному они называются «стулья», обжигая или обмазывая битумом или смолой, чтобы не гнили в земле.

Бетонные же блоки он взял из-за того, что просто под руку подвернулись, а также из-за быстроты и простоты их монтажа. Если сравнивать эти блоки со строительством столбов, то стоит только чуть перекосить столб — и по нему пойдут трещины, под нагрузкой он может завалиться. Делать его надо очень точно. А тут — подцепили блок и положили в нужное место без всяких проблем.

Правда, уже после вычитал Борис Павлович об интересных буровых фундаментах. И если бы его баня не была уже готова, он бы попробовал, такой у него характер.

Делается это так; ручным буром проходится небольшая полутораметровая скважина. В нее опускается двухсотмиллиметровая асбоцементная труба. Грунт по бокам трубы насыпают и трамбуют так, чтобы она держалась строго вертикально, иначе будущий столб сработает на излом.

В трубу примерно на треть заливают бетонную смесь, и когда она дойдет до дна, трубу немного вытаскивают. От этого бетон на дне скважины несколько растекается и образует, затвердев, как бы опору будущего бурового фундамента.

А потом заливают бетонную смесь почти до верхней фундаментной отметки, уплотняют, вставляют арматурный стержень. Можно вставить и анкер. Надо подождать неделю, пока бетон окончательно схватится и затвердеет — и столб готов.

Когда готовы все столбы, поверх грунта подсыпают песок или гравий миллиметров на сто, трамбуют и поверх кладут бетон, 30–50 мм так, чтобы получился небольшой уклон к сливной трубе.
