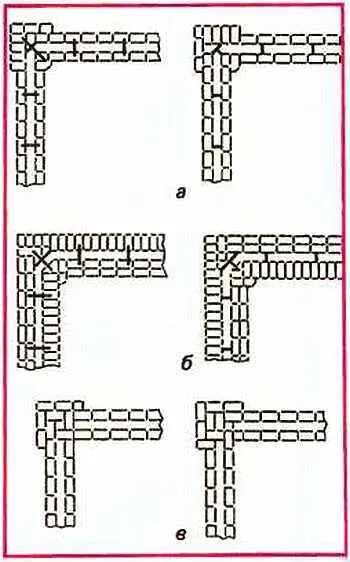

На рис. 41, а и 41, б дан план перевязи кладок в 1/2 кирпича (например, цокольных стенок с полукирпичными полустенками), показана кладка пустотелых углов в виде утолщений, которые придают стене большую устойчивость. На рис. 41 в угловое утолщение выполнено сплошной кладкой.

Рис. 41

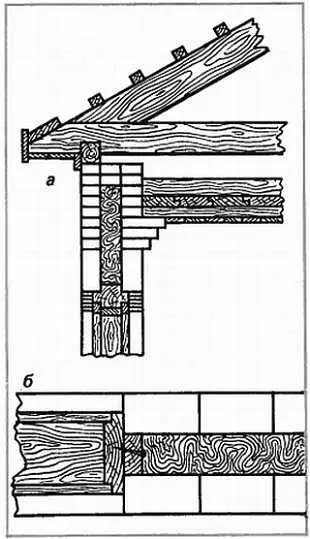

Обработка оконного и дверного отверстий в герардовских стенах мало отличается от двухслойных. Разница в том, что рамы снабжают одним гребнем, а не двумя (рис. 42, а и 42, б ). Поверх рамы выводятся перемычки в каждой полустенке самостоятельно той же толщины, что и полустенки. Между собой перемычки связываются скобели, их здесь надо ставить почаще, как и вокруг дверного и оконного отверстий, а именно через каждые 2 ряда кладки.

Рис. 42

Пол настилают, как и во всякой кирпичной постройке, на лагах по бетонному основанию (рис. 39, а и 40, а ) или на балках (рис. 39, б и 40, б ) с теплым полом над более или менее глубоким подпольем. Некоторые сложности возникают лишь при заделке балок в пустотелом цоколе. Дело в том, что внутренняя полу стенка цоколя толщиной всего в 1/2 кирпича — очень слабая опора для нагруженной и подвергающейся сотрясениям балки. Поэтому под концы балок подкладывают прогон (рис. 39, б ), а прогон ставят на особые пилястры, выложенные с внутренней стороны фундамента. Когда же внутренняя полустенка пустотелого фундамента толщиной в 1 кирпич (рис. 40, б ), балки можно просто помещать на эту стенку, как в обычных кирпичных.

Концы потолочных балок опираются на внутреннюю полустенку, под них нужен деревянный прогон вдоль всей стенки, на которую балка ляжет своими концами. Стенку, принимающую давление прогона, утолщают до 1 кирпича (рис. 42, а ). Кирпичи утолщения связывают с внешней полустенкой скобами — по 2 на балку. Концы балок не должны входить в пространство прослойки, иначе под ними при осадке пористого материала могут образоваться пустоты, заполнить которые составит большого труда. Таким образом, под самым потолком у балки окажется холодный участок стены, легко промерзающий, отчего концы балок скоро загнивают.

Потолок выгодно делать с накатом. И предпочтительнее не простильный пол, а накат между балками, так хорошо прикроется то место стенки, где проходят балки и где по необходимости будет много щелей. Промежутки между концами балок поверх прогона, на котором они лежат, закладывают кирпичом до самого верха балок и смазки. Эти короткие участки стены должны быть густо стянуты скобами с передней стороной.

Прослойку перекрывают на уровне смазки потолка 2–3 рядами кирпича. Кладут его без перевязки с полустенками, чтобы во всякое время легко было разобрать и пополнить засыпку. Наружную псшустенку можно вывести и выше, однако не более чем на 1 ряд, и то, если обвязка, на которую опираются стропила, кладется на верх этой наружной стены: высокая, в 1/2 кирпича стена, нагруженная крышей, не связанная скобами с внутренней полустенкой, — опора крайне ненадежная. Если предполагается фронтон, его делают в 1/2 кирпича, придав жесткость вертикальными утолщениями — пилястрами, выступающими внутрь. Стропила возводят обычные для кирпичных построек. Карниз же целесообразнее всего избрать подшивной.

Удешевленные стены с кирпичной облицовкой.На разного типа пустотелые стены, фундаменты и цоколи к ним уходит меньше кирпича, чем на стены сплошные, но вот сама кладка требует и большего внимания, и аккуратности, и опыта. Без сведущего надзора это, вообще говоря, трудноосуществимо. Зато вероятность неудачного сооружения вполне реальная. Словом, лучше бы не обольщаться крайней дешевизной конструкции с пустотелыми стенами. Порой больше сэкономишь, предпочтя несложный в исполнении проект и простые материалы для него. Тем более что многое в такой постройке хозяин в состоянии сделать сам качественно и добросовестно. Вот почему есть смысл поискать другие способы сократить затраты. Заведено, допустим, что стены дома надо делать в 2–2 1/ 2кирпича — столько материала расходуется ради тепла в помещении. Между тем это же тепло дает стена значительно более тонкая, она способна вынести вес потолков, крыши, свой собственный при небольшой высоте одно-двухэтажных строений. Наконец, только наружный слой кирпичной стенки подвержен действию дождя, мороза, ветра и солнца, то есть опасности выветриться. Внутренняя же часть стены находится при довольно постоянной температуре, в сухости, и на эту сторону необязательно тратить дорогие и очень прочные материалы. Так, на внутреннюю сторону стен в 2 1/ 2кирпича пойдут и необожженный кирпич, половинки, кирпичный бой вплоть до щебня. Все это укладывают на раствор из глины с песком. Может, один из 10 рядов надо будет класть из целого кирпича на всякий случай, для прочности стены.

На несортовом кирпиче на внутренние стороны стен получается изрядная экономия, большая, чем при устройстве стен двухслойных. Кроме того, сами стены выходят капитальные, массивные, и, что немаловажно, с их кладкой справляется либо сам хозяин, либо каменщик-новичок — настолько простая работа. Да еще кирпич соединяют глиняным раствором, что устраняет и хлопоты и расходы на приобретение извести и цемента. Хорошо бы, конечно, в такой кладке швы снаружи замазать известковым раствором, но и без этого беды большой не будет. При тонких швах глина вымывается медленно, во всяком случае, неглубоко, а вымытый шов всегда можно замазать той же глиной вновь.

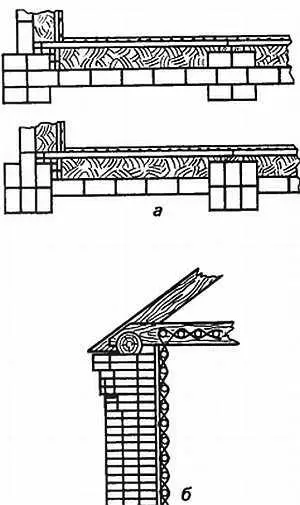

Поверхность стены, обращенная к жилью, может быть деревянной или оштукатуренной по дранке или хворосту. Фактически на наружную сторону будет достаточной кирпичная кладка в 1/2 кирпича (рис. 43, а и 43, б ).

Рис. 43

Для опоры крыши и балок предусматривают утолщения в стене, своего рода столбы (рис. 43, а ). Промежутки между кирпичной и деревянной стеной заполняют одним из вышеупомянутых пористых материалов. Деревянная внутренняя поверхность стены крепится к брускам или доскам, прибитым к столбам, причем в углах доски внутренней стены должны быть врезаны одна в другую в 1/4 ширины, отчего стенка приобретает значительную устойчивость в углах.

Обив доски планками или клинцами, можно наносить штукатурку. За неимением или при дороговизне к тем же брускам приколачивают жерди (рис. 43, б ) и оплетают их хворостом, штукатурят глиной как плетневую перегородку.
