Каналы в стенах.С разными целями в стенах часто оставляют вертикальные каналы — дымоходы для пропуска воздуха, иногда для ускорения просушки стен кладки. Случается, что соседствует несколько дымовых каналов. Для облегчения кладки сечение каналов считают по размерам кирпича: 1/2x1/2 (рис. 32а), 1/2х1 (рис. 32, б ), 3/4х3/4, 1х1 и т. д. Чтобы каналы не ослабляли стен и не затрудняли размещение балок, стараются дать им поменьше места, сближают возможно теснее, оставляя промежутки в 1/2 кирпича, а то и меньше. Кроме того, каналы по возможности должны иметь гладкие ровные стены, быть строго отвесными и не нарушать правильной перевязки кирпичей в стене. Главным же образом необходимо позаботиться о том, чтобы в углах каналов кирпичи были хорошо скреплены с основной стеной. Наиболее распространенный вариант в жилых зданиях показан на рис. 32, б . При увеличении дымовых каналов кладка в принципе остается той же.

Рис. 32

Удешевленные типы кирпичных стен.Рыночные цены никогда еще не совпадали с домашними. Памятуя о российских морозах, хозяин хочет возвести стены потолще, но при дороговизне строительных материалов ему надо обойтись как можно меньшим количеством кирпича. Выход в большинстве случаев находится в том, чтобы строить стены с пустотами в виде каналов или прослоек. Такие стены называют пустотелыми.

В этих конструкциях слой воздуха, как плохого проводника тепла, может частично заменять кирпич. Стена общей толщиной в 2 кирпича с двумя рядами прослойки такая же теплая, как кладка в 2 1/ 2кирпича, выполненная как сплошная поверхность. Этот расчет верен, когда воздух в пустотах пронизывает какой-либо заполнитель и находится в неподвижном состоянии. В свободное пространство в кладке засыпают золу, торф, древесные опилки, песок и другие материалы. В стене на рис. 33, а воздушная прослойка занимает 1/4 кирпича, одна сторона кладки выложена в 1/2 кирпича, а другая — в полтора. Внешнюю и внутреннюю части стены связывают тычки, по 4 в каждом ряду, они повторяются по высоте через 5 рядов.

Чтобы сделать стену потеплее, в ней располагают две прослойки с утепляющим материалом (рис. 33, б и 34).

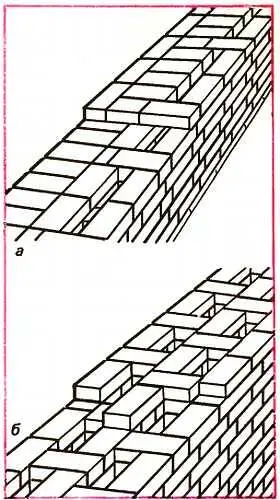

Рис. 33

Рис. 34

Издавна подобными стенами выкладывали дома в пермском климате, и они обеспечивали тепло в суровые холода Северного Урала. В данном варианте связь сторон также осуществляется тычковой кладкой. Тот же результат дает и толстая проволока, загнутая как двусторонний крючок, концы которого заделывают в каждую из противолежащих стенок. В кирпиче для этого еще выдалбливают узкие и глубокие ямки под эти крючки (рис. 35, а ). Потом канительную работу с долбежкой заменили способом попроще (рис. 35, б ) — в швы на цементном растворе прокладывают проволоку вдоль всей стены, как и крючки, на расстоянии через 70 см. Проволока при этом еще удерживает стену от выпучивания. Некоторые хозяева применяют одновременно и крючки и проволоку, чтобы сомнений в прочности стены не оставалось совсем (рис. 35, в ).

Рис. 35

В незаполненных пустотах между стенами происходит процесс, аналогичный с оконными стеклами, — наружная стена охлаждается, промерзает, отпотевает. Крючки ржавеют быстро, если полость ничем не забита. Заполнители полезны для сохранения наружной стены, чтобы кирпич не отмокал и досрочно не выкрашивался.

В эксплуатации традиционная кладка не выдерживает сравнения со стеной, пустоты которой заполнены пористым материалом. При одинаковой их толщине сплошная стена оказывается холоднее. Слой в 7 см утрамбованного торфа, древесных опилок, соломенной резки, а также смесью этих материалов с сухой порошкообразной глиной или песком сохраняет тепло наподобие стены в половину или в целый кирпич (рис. 36, а , б ). Две пустоты общей шириной в 1/4 кирпича дают тепло как сплошная стена в 1 кирпич. А стена с пустотами при общей толщине в 2 кирпича наверняка не уступит выложенной из сплошного кирпича в две с половиной его длины.

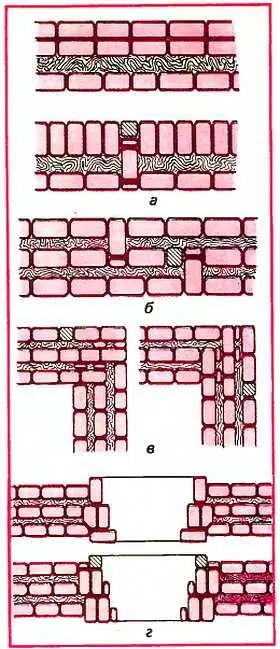

Рис. 36

Если в пустотелой конструкции одна стена тоньше другой, толстую обращают наружу. Стена с двумя пустотами теплее, чем с одной, хотя кладка первой сложнее в исполнении. Как показывает схема на рис. 36, б , стена с двойной прослойкой по 1/4 кирпича каждая — по сути, 3 тонкие полустенки в 1/2 кирпича, связанные между собой тычковым кирпичом, а не проволокой. Чтобы вся стена получилась совершенно устойчивой, промежуточные полустенки должны быть сложены из качественного целого кирпича, потому что тычковые связки считаются не особенно надежными: они держатся в соседней стенке лишь одной четвертью и, конечно, не в состоянии помешать одной стенке отойти от другой при малейшей неравномерной осадке фундамента. Кладка гладких стен из хорошего кирпича для каменщика не сложна и требует лишь его аккуратности.

Трудности встретятся при устройстве окон, углов, с укладкой потолочных балок и в сооружении крыши. Чтобы угол вышел поустойчивее и достаточно теплым, необходимо доводить стенки до взаимного пересечения (рис. 36, в ). При такой кладке угла ни в каком направлении не получится сплошного кирпича толщиной менее 70 см, из-за которого угол стены мог бы промерзнуть.

Оконные наличники из кирпича должны выступать настолько, чтобы толщина оконных откосов получилась по крайней мере 70 см. Наличники могут быть и наружные и внутренние, под ними можно и не расширять фундамент, если под окном сделать не сплошную, а трехслойную стенку. Кладка оконного отверстия похожа на кладку дверного. Небрежная кладка у окон исключается, потому что щели очень опасны при пустотелых стенах (рис. 36, г ). Кому эти правила трудны, лучше воспользоваться для оконного отверстия деревянной коробкой (рис. 37, а ). Сама коробка может быть сделана из 6—7-сантиметровой доски, как и стена, в ширину 2 кирпичей. С внешней стороны к коробке прибивают из 7-сантиметровых досок две рамы шириной по 20 см. Рамы следует подогнать так, чтобы они плотно входили в обе пустоты между стенками (рис. 37, б ).

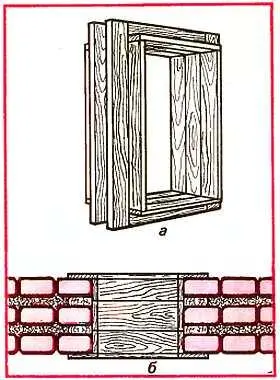

Рис. 37

Такая коробка упрощает устройство перемычки, которую в данном случае вовсе не обязательно делать арочной. Просто продолжают кладку стены по верхней доске коробки. Чтобы края стенок у оконного отверстия не расшатывались, снаружи и изнутри к коробке прибивают по наличнику из доски не тоньше 4 см и шириной хотя бы 18–20 см.
