Людвиг Ерлыкин - И жестянщик, и медник. Что собрали-сохраним (Сделай сам №1∙1993)

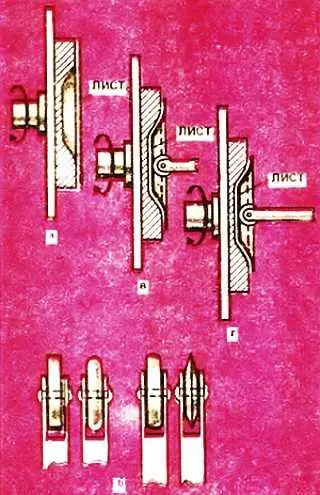

Рис. 28

Медницкие работы включают в себя, кроме рассмотренных нами, гибку и развальцовку трубок.

Гибку трубок при большом радиусе нетрудно осуществить вручную без каких-либо специальных приспособлений. При гибке трубок сложной формы с достаточно большими радиусами применяют деревянные шаблоны. Трубки предварительно отжигают.

При гибке трубок по небольшим радиусам в них возникают силы, которые способны сплющить трубку в месте изгиба. Чтобы этого не случилось, набивают трубку сухим песком, крепко заколачивают с двух сторон деревянными пробками и гнут трубку по кондуктору (шаблону). Вместо песка в трубку заливают расплавленный свинец, охлаждают и гнут ее. После этого свинец выплавляют. Иногда трубки гнут, заморозив в них предварительно воду.

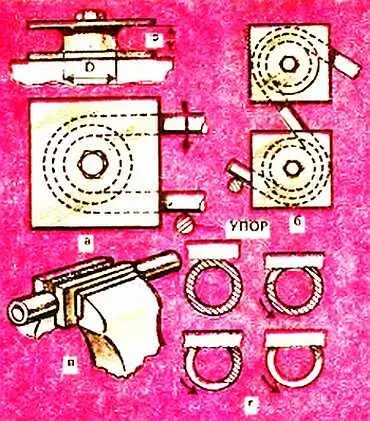

Для гибки трубок по малому радиусу пользуются специальным приспособлением (рис. 29, а ). Основу приспособления составляет ролик, выточенный на токарном станке. Он имеет выемку (ручей) полукруглой формы. Диаметр ручья d равен диаметру изгибаемой трубки. Малый диаметр ролика D равен диаметру окружности, по которой — как по кондуктору — будет изгибаться трубка. Ролик вместе с двумя четырехугольными накладками закрепляют болтом на верстаке. Здесь же устанавливают упор. Заводят трубку одним концом за упор, вставляют в ручей ролика и изгибают, нажимая на длинный конец трубки как на рычаг. Приспособление недаром имеет накладки: при гибке трубки они не дают ей сплющиваться.

Фигурную гибку трубок осуществляют, используя несколько кондукторов, установленных в огузеделенном порядке на верстаке (рис. 29, б ), Развальцовку трубок производят так же, как и развальцовку пистонов. Для развальцовки толстых трубок, то есть больших по диаметру, пригодны методы, сходные с отбортовкой и гибкой фальца.

Рис. 29

Резку трубок в домашних условиях производят обычной слесарной ножовкой, используя деревянную оправку Оправка (рис. 29, в ) представляет собой два буковых бруска с выточками для зажимания трубок. Трубку режут так, чтобы новые участки ее все время попадали под ножовку. Это достигается вращением трубки в оправке (рис. 29, г ).

В последнее время повысился интерес к интерьеру (особенно кухни) в сельском стиле. В атрибутике такого интерьера обязательно должны быть предметы из меди или латуни: тарелки, пиалы, чайники и т. п. Приобрести эти предметы почти невозможно. Их привозят даже из-за границы!

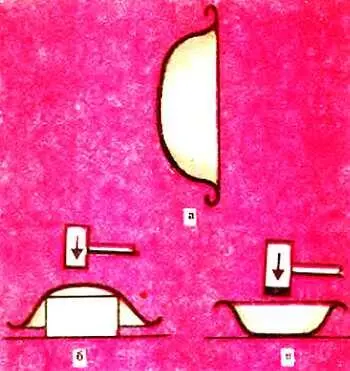

Рассмотрим, как из полусферической заготовки сделать, например, пиалу. Если заготовку немного обработать, то пиала уже готова. Края ее загибают (рис. 30, а ) и выравнивают напильником. Можно загнуть кромку на проволочное кольцо. Пиала почти готова, но не стоит на столе ровно. Надо сделать плоское дно. Это делают так. Осаживают дно пиалы. Для этого ее кладут на круглую оправку (рис. 30, б ) и киянкой выравнивают дно. Затем на правочной плите выглаживают дно пластмассовой киянкой изнутри (рис. 30, в ).

Рис. 30

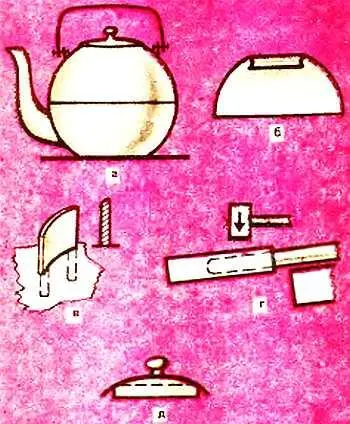

Набив руку на пиале, можно изготовить чайник (рис. 31, а ). Он сделан из двух заготовок для пиалы.

В верхней «пиале» вырезают и отбортовывают заливное отверстие (рис. 31, б ). Его отбортовывают на специальной оправке (рис. 31, в ), изготовленной из стальной полосы толщиной 3–4 мм. В нижнюю «пиалу» впаивают носик. Последний делают из подходящей трубки. Трубку уширяют на прутковой оправке (рис. 31, г ), затем гнут по форме.

Рис. 31

Залудив край нижней заготовки (в районе отверстия под носик) и сам носик, спаивают их изнутри. Чтобы шов был красивым снаружи, припаивают декоративное кольцо из проволоки диаметром около 2 мм.

К верхней «пиале» припаивают (или приклеивают) петли для закрепления ручки.

Выколачивают крышку, закрепляют на ней ручку и припаивают поясок (рис. 31, д ).

Обе половинки чайника спаивают встык с накладкой, предварительно тщательно припасовав их друг к другу. Припасовку лучше делать на большом листе среднезернистой шкурки, наклеенной на ровную поверхность.

Если посуду из меди (латуни) рассчитывают применять по назначению, то ее детали спаивают и лудят внутри чистым (так называемым пищевым) оловом.
