Для получения репродукций в нужном масштабе необходимо иметь удлинительные кольца (рис. 2), удлинительный мех или насадочные положительные линзы на объектив, продаваемые в магазинах, торгующих фотопринадлежностями.

Рис. 2. Удлинительное кольцо

Использование насадочных линз менее желательно, так как при этом труднее получить достаточно резкое изображение по всему полю. Для качественного репродуцирования пользуются жесткорисущими объективами. Подходящими для этой цели объективами являются «Индустар», «Вега» и ряд других. Светосильные объективы с невысокой разрешающей способностью типа «Гелиос» применять для репродукционных работ нежелательно. Во всех случаях рекомендуется применение светозащитной бленды .

Освещение оригинала. Освещение оригинала при репродуцировании должно быть равномерным и не создавать бликов. Наилучший вариант освещения — два осветителя в софитах по бокам камеры. Свет должен падать под углом 35…40 к плоскости оригинала. Такой угол гарантирует от возникновения бликов при репродуцировании оригиналов с глянцевой поверхностью (рис. 3).

Рис. 3. Освещение оригинала при репродуцировании:

а— неправильно; б— неправильно; в— правильно

При сильной шероховатости оригинала падающий под острым углом свет может привести к выявлению на репродукции структуры поверхности бумаги, на которой выполнен оригинал. В таких случаях целесообразно увеличить угол падения света до 55…60°. При репродуцировании с односторонним освещением, например днем у окна, для равномерности освещения оригинала можно воспользоваться зеркалом или просто белым листом бумаги (рис. 4).

Рис. 4. Подсвечивание оригинала отражателем при одностороннем освещении оригинала

Во всех случаях перед съемкой целесообразно проверить равномерность освещения оригинала с помощью фотоэкспонометра , не полагаясь на визуальную оценку. Для этого пользуются фотоэкспонометрами с малым углом восприятия («Свердловск-4», «Ленинград-6» и др.).

Известные трудности возникают при репродуцировании сброшюрованных печатных изданий. Для удобства работы можно воспользоваться подставкой из двух уголков, как это показано на рис. 5 и 6.

Рис. 5. Подставка из угольников при репродуцировании сброшюрованного изделия

Рис. 6. Специальная подставка для репродуцирования иллюстраций из альбомов, крупноформатных изделий

Определение экспозиции.Легче всего эта операция осуществляемся а том случае, если работа ведется камерой системы ТТЛ, то есть с внутренним измерением света. Во всех других случаях пользуются обычным фотоэкспонометром . Для того чтобы не было ошибок при репродуцировании штриховых оригиналов при измерениях, на его место помещают лист белой бумаги, определяют экспозицию по яркости его поверхности и увеличивают экспозицию на 2 экспозиционные ступени, то есть в 4 раза. Известно, что белая бумага имеет коэффициент отражения около 90 %, тогда как нормальная экспозиция в соответствии с градуировкой экспонометра получается, если объект съемки отражает 20 % падающего на него света. Таким образом, чтобы белое на снимке было белым, нужно было бы определять экспозицию по яркости поверхности, имеющей коэффициент отражения, близкий к 20 %. Проще воспользоваться белым листом бумаги и внести соответствующую поправку в полученный результат измерений. Количество света, отраженного листом белой бумаги и уменьшенное в 4 раза, эквивалентно количеству света, отраженному серой поверхностью с коэффициентом отражения, близким к 20 % (90:4 = 22,5).

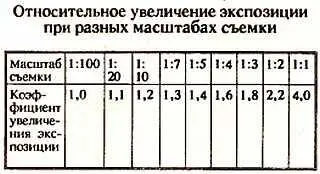

Если при репродуцировании используется аппарат без внутреннего измерения света, приходится учитывать масштаб получаемого на негативе изображения. Это происходит потому, что чем крупнее масштаб изображения, тем ближе приходится располагать оригинал к фотоаппарату, а это связано с весьма существенным выдвижением объектива вперед, обычно с помощью удлинительных колец или меха. При увеличении расстояния между задней линзой объектива и плоскостью фотопленки ее освещенность уменьшается, причем эта зависимость квадратичная, то есть при увеличении этого расстояния вдвое освещенность плоскости кадра уменьшается в 4 раза, что требует соответствующего увеличения экспозиции при съемке. Для внесения подобных поправок удобно пользоваться данными, приводимыми в инструкции к удлинительным кольцам, или приведенной ниже таблицей.

При использовании камер системы ТТЛ падение освещенности при выдвижении объектива вперед учитывается автоматически, поэтому в подобных случаях никаких дополнительных поправок в получаемый результат измерений вносить не требуется.

При работе со старыми пожелтевшими оригиналами экспозицию следует увеличивать примерно в 2 раза по сравнению со значениями, полученными в результате обычных измерений. Следует также помнить, что светочувствительность пленок «Фото-32», «Фото-64» и «Фото-125» при свете ламп накаливания примерно на 30 % ниже, чем указано на упаковке, а пленки «Фото-250», наоборот, на 30 % выше. Это связано с особенностями спектральной чувствительности этих пленок.

Негативный материал.При съемке репродукций желательно пользоваться пленкой большой разрешающей способности. Только в этом случае удается получить репродукцию с достаточной контурной резкостью линий и букв, особенно при больших масштабах последующих увеличений. При репродуцировании текстов и других штриховых оригиналов лучшим из доступных фотолюбителю негативным материалом следует признать позитивную пленку М3-ЗЛ. Она обладает высокой разрешающей способностью, мелким зерном и ортохроматической сенсибилизацией! что позволяет обрабатывать ее при красном свете, как черно-белую фотобумагу. Это очень удобно, так как позволяет визуально контролировать ход проявления. Следует лишь заметить, что, поскольку эта пленка имеет пониженную чувствительность к желтым лучам, при освещении оригинала лампами накаливания, в спектре которых преобладают желтые лучи, экспозицию приходится увеличивать в 2…3 раза по сравнению с той, какая была бы необходима при съемке в условиях естественного освещения.

При репродуцировании цветных оригиналов необходима пленка панхроматической сенсибилизации, то есть чувствительная ко всем цветам спектра. Лучше всего воспользоваться пленкой «Фото-32», поскольку она обладает большей разрешающей способностью и мелким зерном. Если бумага цветного оригинала несколько пожелтела, целесообразно при съемке воспользоваться желтым светофильтром. Это улучшит градацию негатива, обеспечит воспроизведение цветов без вуали.
