К. Швецов - Домашний электрик (Сделай сам №08∙1989)

Ручка терморегулятора, перемещая левую точку упора пружины 3 относительно плоскости пластины 2 , регулирует температуру срабатывания всего механизма.

В утюгах с пароувлажнителем вмонтирован плоский бачок для воды с каплеобразующим клапаном, а в подошве — парообразующий отсек или лабиринтные каналы.

Для снижения температуры корпуса утюга в его конструкции предусмотрено касание корпуса с подошвой не по всему периметру, а лишь в нескольких точках. Через щели в корпус попадают волокна ткани, засоряющие контакты терморегулятора и создающие запах гари. Поэтому рекомендуется раз в 1–2 года очищать утюг.

Для разборки утюга следует освободить контактную колодку от подведенных к ней проводов и отвернуть два винта, крепящих подошву в корпусу утюга. Эти винты находятся под ручкой терморегулятора. Ручка терморегулятора прижата к корпусу утюга двумя защелкивающими пружинами. Чтобы снять ручку, достаточно просто оттянуть ее от корпуса.

В утюгах типа УТ корпус к подошве крепится не винтами, а двумя гайками с резьбой М4, навинченными на шпильки. Гайки утоплены в корпусе, и отвернуть их можно только торцевым ключом.

При любой разборке утюга нужно проверить и подтянуть все винты внутри корпуса, зачистить контакты терморегулятора путем протягивания между ними узкой полоски мелкозернистой шкурки.

Сетевой шнур в результате постоянных изгибов часто ломается в месте ввода в ручку утюга. Такой шнур не нужно заменять, его следует отрезать в месте излома и вновь заделать в контактную колодку.

Причиной недостаточного нагрева или перегрева подошвы утюга может быть сбитая настройка терморегулятора. Нарушенную настройку терморегулятора в утюге типа УТ можно восстановить следующим методом. Предварительно поверните ручку терморегулятора против часовой стрелки до упора, установив ее на минимальную температуру. Разберите утюг, отделив подошву с терморегулятором от корпуса утюга. Указательным пальцем левой руки поднимайте и опускайте конец подвижной контактней пластины в месте касания с биметаллической пластиной. При этом будут слышны и даже чувствоваться пальцем щелчки включаемых и выключаемых контактов. Продолжая щелкать контактами, отверткой (в правой руке) вращайте регулировочный винт по часовой стрелке до прекращения щелчков. Следите, чтобы скоба, с которой снята ручка терморегулятора, не вращалась вместо с регулировочным винтом, а оставалась в положении упора (против часовой стрелки). Затем поверните регулировочный винт на пол-оборота обратно (против часовой стрелки). Щелчки должны появиться вновь. Это положение и будет соответствовать правильной настройке на минимальную температуру терморегулятора.

Тот же метод настройки применим и к другим типам утюгов. Разница будет лишь в конструкции механизма передачи вращения от ручки терморегулятора к его контактным пластинам.

Утюг с перегоревшим ТЭНом ремонту не поддается, так как ТЭН запрессован в подошву утюга. От такого утюга полезно снять для запчастей шнур, терморегулятор и лампочку.

Ростеры.Подобные приборы инфракрасного излучения широко используются для приготовления сандвичей, гренок, небольших порций шашлыков и других блюд. В корпусе прибора смонтированы нагревательные элементы (открытые спирали или ТЭНы), переключатель режимов, устройство выдержки времени и сетка для размещения обрабатываемых продуктов.

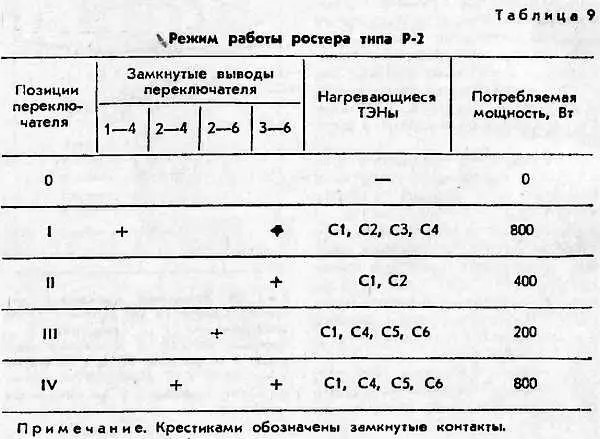

Расположение ТЭНов в наиболее распространенном ростере Р-2 и его электрическая схема приведены на рис. 28. Режим работы ростера рассмотрен в табл. 9.

Рис. 28. Расположение ТЭНов в ростере Р-2 ( а) и его электрическая схема ( б):

C1- С6— спирали ТЭНов; П— переключатель режимов; о— ограничительный резистор; КТ— контакты таймера

Самой неприятной неисправностью в ростере может быть перегорание ТЭНа, замену которому можно найти лишь в специализированной мастерской, и то, если повезет.

В этой ситуации придется перераспределить тепловую нагрузку между исправными ТЭНами, сохранив работу ростера на всех позициях переключателя, или в крайнем случае пожертвовать одним из режимов, имеющих минимальную полезность. Решив вопрос с выбором режимов, следует продумать необходимые изменения к схеме переключения ТЭНов. Например, решено обойтись без режима длительного сохранения тепла (позиция III переключателя). Демонтируем ТЭН С5 (нижнего ряда) и ставим его на место перегоревшего ТЭНа. Точки А и Б соединяем перемычкой. Это изменение сохранит работу ростера на всех позициях, кроме третьей. При этом на позиции IV роль отсутствующего ТЭНа С5 будет выполнять ТЭН С2.

Можно также демонтировать ТЭН С2 и поставить его на место перегоревшего. Точки А и Б соединяем перемычкой. Ростер сохранит работу на всех режимах с той лишь разницей, что на позиции 1 вместо изъятого ТЭНа С2 будет работать ТЭН С5.

Возможны и другие варианты изменений в схеме, которые вы можете продумать самостоятельно.

Выводы ТЭНов соединены с проводами точечной сваркой. При перестановке ТЭНов провода следует откусывать не у самых выводов, а на расстоянии 40–50 мм от них, чтобы пайка проводников проводилась на удалении от концов ТЭНов и не расплавилась от их нагрева.

Соединения ТЭНов с противоположной от переключателя стороны выполнены ленточной шинкой. Ее нужно перерезать на расстоянии 15–20 мм от вывода ТЭНа. В шинке просверлить отверстие под винт М3, при помощи которого можно надежно соединить шинку с проводом.

Электрокофемолки.Электрическая кофемолка ударного действия (модели ИП-30, «Микма», «Заря» и др.) разбивает кофейные зерна вращающимся с большой скоростью двухлопастным ножом. В корпусе кофемолки размещены электродвигатель с помехоподавляющим устройством и блокирующее устройство, отключающее двигатель при открытой крышке. Для уменьшения шума двигатель закреплен в резиновых амортизаторах. Необходимая частота вращения достигается режимом кратковременной перегрузки двигателя (30–50 с). Потребляемая двигателем мощность составляет 125–150 Вт.

Сравните: мощность настольного вентилятора 22–45 Вт. Увеличение времени помола или несколько последовательных помолов при такой перегрузке приводят к сгоранию изоляции обмотки двигателя. Не редки случаи отключения двигателя из-за ослабления контактов в блокирующем устройстве или кнопке включения.

Для разборки кофемолки (на примере вышеуказанных моделей) необходимо с оси якоря двигателя отвинтить двухлопастный нож, что можно сделать, придерживая якорь от свободного вращения. Для этой цели в нижнем конце оси якоря прорезан шлиц под отвертку, а в центре дна корпуса кофемолки — отверстие для доступа отвертки к этому шлицу. Вращать двухлопастный нож нужно в ту сторону, в которую он вращается при включенном состоянии! Остерегайтесь сорвать шлиц под отвертку в оси якоря: без его помощи кофемолку не разобрать. Под снятым ножом в центре чашки для зерен откроется шестигранная пластмассовая головка сальника, препятствующего попаданию молотого кофе внутрь кофемолки. Поворот этой головки против часовой стрелки на 1/ 4оборота торцовым ключом (или осторожно, чтобы не раздавить головку, — пассатижами) освободит чашку. Под чашкой прессшпановая прокладка. Сняв ее, получим доступ к креплению двигателя. Надавив на скобу, прижимающую двигатель через резиновые амортизаторы к дну корпуса кофемолки, слегка повернув эту скобу в любую сторону (против или по часовой стрелке), освободим двигатель и извлечем его из корпуса кофемолки вместе с блокирующим устройством.
