Среди отечественных напольных плит более совершенной моделью является плита «Электра-1001». В плите применены трехспиральные конфорки мощностью 1; 1,5; 1,5 и 2 кВт, ТЭНы жарочного шкафа — мощностью 0,8 и 1 кВт, ТЭН гриля — 1,5 кВт.
Общая электрическая схема плиты включает четыре независимые и одинаковые схемы управления конфорками, схему регулирования мощности ТЭНов жарочного шкафа, схему включения мотора с редуктором (для вращения шомпола гриля) и лампы освещения жарочного шкафа. Нагрев конфорок регулируется семипозиционными переключателями, режим гриля — бесступенчатым регулятором мощности.
Схема включения спиралей ТЭНа приведена на рис. 25.
Рис. 25. Схема переключения спиралей ТЭНа семипозиционным переключателем к трехспиральной конфорке типа ЭКЧ-145-1.0:
К1- К4— контакты переключателя; C1- С3— спирали ТЭНа.
Включение контактов переключателя и мощность, потребляемая конфоркой типа ЭКЧ-145-1.0 мощностью 1 кВт, показаны на табл. 8.
Возможные неисправности конфорок и переключателей их режимов аналогичны неисправностям электроплиток. Для замены или ремонта конструкция плиты «Электра-1001» обеспечивает простой доступ к любому элементу электрической схемы.
Перед тем как вскрыть плиту, необходимо отключить кабель ее питания от сети.
Рабочий стол электроплиты лежит на раме и прикреплен к ней в четырех точках по углам. В левом и правом передних углах стол крепится винтами-саморезами, а у задней стенки рамы имеет шарниры. Вывернув винты-саморезы, рабочий стол можно поднять подобно крышке рояля и подпереть его специальным стальным прутком, нижний конец которого шарнирно закреплен внутри корпуса плиты у правой стенки.
Перед снятием конфорки нужно отсоединить от нее провода с пружинящими наконечниками и напомнить порядок их расположения на выводах конфорки. Для этого концы проводов имеют цветные метки, единые для всех конфорок. Элементы крепления конфорки приведены на рис. 26.
Рис. 26. Элементы крепления чугунной конфорки на рабочем столе электроплиты:
1— конфорка: 2— шпилька М6х40; 3— кольцо манжета; 4— рабочий стол; 5— скоба; 6— гайка; 7— шайба; 8— заземляющий провод; 9— пружинная шайба
Чтобы освободить конфорку, нужно отвернуть гайку заземляющего провода и гайку, прижимающую скобу. Учтем, что ржавую гайку легче отвернуть, если в ее резьбу ввести каплю машинного масла или керосина.
Установка новой конфорки проводится в обратной последовательности.
Для снятия переключателя режимов нужно отсоединить идущие к нему провода и провода, идущие к розетке и переключателю, затем вывернуть шесть винтов-саморезов, крепящих панель управления, и снять ее.
Под панелью управления находится вторая панель, на которой закреплены все переключатели. Вывернув с передней стороны этой фальшпанели два винта, можно снять переключатель.
После ремонта или замены переключателя установку снятых деталей провести в обратном порядке.
ТЭНы, нагревающие жарочный шкаф, закреплены под его сводом и под днищем. Шкаф с ТЭНама теплоизолируется стекловатой или минеральной ватой, которую брать голыми руками не следует: обломки ее волокон легко впиваются в кожу и вызывают зуд. Верхний ТЭН жарочного шкафа закреплен специальной скобой под крышкой на задней стенке электроплиты. Для доступа к ТЭНу следует вывернуть два винта-самореза в верхней части этой крышки, приподнять ее верх для выхода ее нижней кромки из пазов в задней стенке электроплиты. Отсоединить провода от ТЭНов, загнуть пассатижами ушки скобы крепления и вытащить ТЭН вместе со скобой из жарочного шкафа.
Нижний ТЭН размещен под стальным днищем жарочного шкафа. Для доступа к ТЭНу нужно вывернуть два винта-самореза, крепящих это днище со стороны дверцы жарочного шкафа, приподнять днище и вытянуть его на себя. Узел крепления и контакты выводов нижнего ТЭНа аналогичны верхнему и расположены также под задней крышкой плиты.
Электрические утюги.При приобретении утюга полезно знать его характеристики, которые закодировали в буквенном обозначении: УТ— утюг с терморегулятором; УТП— с терморегулятором, пароувлажпптелем; УТПР— с терморегулятором, пароувлажнителем и разбрызгивателем; УТУ— с терморегулятором утяжеленный.
Цифры, следующие за буквами, соответствуют мощности (400 или 1000 Вт), далее идет обозначение массы (от 0.8 до 2,5 кг). Например, УТП1000-1,8: утюг с терморегулятором и пароувлажнителем мощностью 1 кВт, массой 1,8 кг.
Максимальное время разогрева подошвы утюга до установленной температуры от 2,5 мин (для утюга УТ1000-1,2) до 7,5 мин (для УТУ1000-2,5).
Основные элементы утюга — алюминиевая или чугунная подошва с запрессованным трубчатым электронагревателем (ТЭНом), корпус и автоматический терморегулятор.
Ось ручки управления терморегулятора выведена из корпуса утюга, ручка управления снабжена шкалой режимов.
Для контроля за состоянием ТЭНа в ручку утюга вмонтирована сигнальная лампа. При нагреве утюга до установленной температуры ТЭН автоматически выключается и сигнальная лампа гаснет.
Сигнальная лампа напряжением 3,5 В (ток 0,26 А) питается за счет падения напряжения на отрезке нихромовой спирали, включенной последовательно с ТЭНом. Эта спираль изолирована ' фарфоровыми трубками-бусинками.
Выводы ТЭНа, спирали, патрончика сигнальной лампы и шнура питания выведены на трехконтактную колодку внутри задней части ручки утюга. Колодка закрыта пластмассовой крышкой.
Терморегулятор утюга работает на принципе быстродействующего выключателя, управляемого биметаллической пластиной (рис. 27).

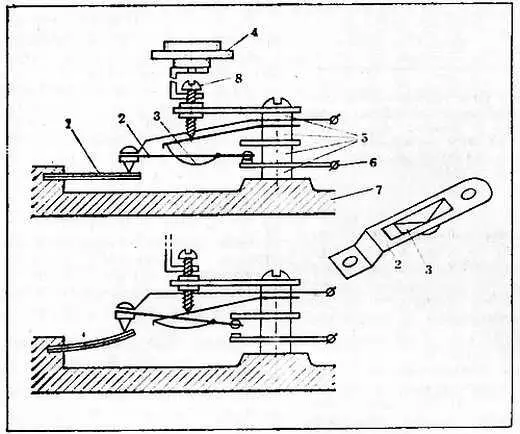

Рис. 27. Терморегулятор утюга:
1— биметаллическая пластина; 2— подвижная контактная пластина; 3— пружина подвижного контакта; 4— ручка терморегулятора; 5— изолирующие шайбы; 6— пластина неподвижного контакта; 7— подошва утюга; 8— регулировочный винт
Биметаллическая пластина 1 , нагреваясь от подошвы утюга, изгибается и медленно отжимает левый по рисунку конец контактной пластины 2 . Как только плоскость пластины 2 переместится выше левой точки упора плоской пружины 3 , последняя мгновенно отожмет пластинку 2 вверх и контакты терморегулятора разорвутся. Остывая, биметаллическая пластина будет медленно изгибаться вниз, и все элементы терморегулятора придут в исходное положение. При этом процесс включения будет также мгновенным.
