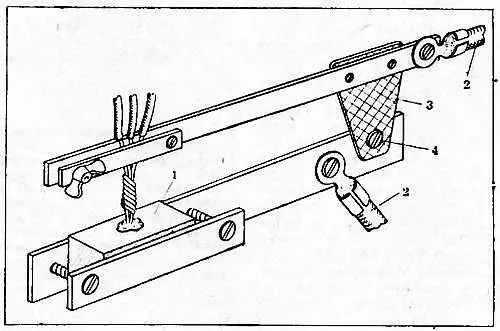

Рис. 16. Зажим для сварки жил проводов:

1— угольный электрод; 2— шине для подключения к сварочному трансформатору; 3— изоляционная пластина; 4— шарнирное соединение

С проводов, подлежащих сварке, осторожно срезают изоляцию на длине 40–50 мм, зачищают провода наждачной бумагой до блеска и скручивают под сварку (рис. 17). Для защиты расплава от кислорода воздуха электромонтажники применяют флюс «ВАМИ», состоящий из хлористого калия, хлористого натрия и криолита, взятых в соотношении 5:3:2 (по массе). Можно обойтись и обычной бурой (тетраборатом натрия), продающейся в аптеках.

Рис. 17. Скрутка жил под сварку:

а— алюминиевые жилы; б, в— алюминиевая и медная жилы; г— сварное соединение

Перед сваркой в лунку угольного электрода насыпают флюс и опускают скрутку проводов, прижимая их к электроду. Включают трансформатор. Под слоем расплавившегося флюса концы жил оплавляются и сливаются в шарик. Помните, что отводить жилы от электрода можно только после остывания (затвердевания) спая. За процессом сварки наблюдают через очки для газосварщика или синий светофильтр, закрепленный на очковой оправе.

Чтобы уменьшить потери напряжения, трансформатор размещают поближе к месту сварки. Сетевой выключатель выводят отдельным шнуром и держат в левой руке. Для этой цели подходит проходной выключатель, устанавливаемый в торшерах или настольных лампах в разрезе шнура. После сварки соединение очищают от флюса стальной щеткой, покрывают лаком и изолируют.

Хотя сварка проходит без брызг и капель расплавленного металла, для перестраховки ее следует выполнять в перчатках (лучше — кожаных) и в защитных очках-светофильтрах. На пол необходимо положить лист асбеста, оргалита или фанеры.

Полезно предварительно освоить технологию процесса на отрезках ненужных проводов, причем угольный электрод предварительно нужно обжечь (лучше всего на открытом воздухе).

Электроустановочные устройства — группа электрических аппаратов, к которой относятся выключатели и переключатели, электрические двухполосные соединители (розетки, вилки), зажимы (контактные колодки), патроны для ламп накаливания и люминесцентных ламп, для стартеров, предохранители автоматические и плавкие.

Электроустановочные устройства должны рассчитываться, как и вся электропроводка, на длительную эксплуатацию (на 20–30 лет). Однако из-за ненадежного крепления, повышенных нагрузок, производственных дефектов или неудачной конструкции некоторые устройства выходят из строя значительно раньше этого срока. Статистика говорит о том, что большинство неисправностей возникает либо в начальный период эксплуатации (при сдаче новых домов) от проявления скрытых дефектов, либо после очень продолжительной работы в результате износа.

Домашнему электрику не всегда обязательно заменять неисправное устройство на повое, чаще его можно восстановить, отрегулировать. Для этого, а также для выбора и приобретения новых установочных устройств нужно знать основные их типы, принципы и допустимые режимы работы, причины поломок.

Выключатели, розетки. При замене выключателя или приобретении нового следует обратить внимание на конструкцию механизма (клавишный, перекидной, поворотный, кнопочный, шнуровой), на конструкцию корпуса (для скрытой или открытой проводки, для установки на проводе, для встраивания в электроприборы), на число полюсов и коммутирующих цепей, на номинальный коммутируемый ток.

Наибольшее применение получили выключатели с кинематическими схемами, приведенными на рис. 18.

В качающемся механизме с пружиной сжатия (рис. 18, а ) при нажатии на клавишу 1 шарик 3 , сжимая пружину 2 , проходит через ось качания коромысла 4 , после чего под действием пружины скользит по плечу коромысла, перекидывая его в противоположное положение.

В качающемся механизме с пружиной растяжения (рис. 18, б ) рамка 2 , механически закрепленная на клавише выключателя и прижимаемая к основанию пружиной 4 , может качаться вокруг оси, вступая в контакт с пластиной 1 или размыкая этот контакт. Пружина 4 посредством детали 3 при переходе рамки 2 через вертикальную плоскость перекидывает рамку из положения «включено» в положение «выключено» или обратно, в зависимости от нажима на верхнюю или нижнюю часть клавиши. Механизм применяется в выключателях с плоским корпусом с одной, двумя или тремя крупными клавишами в одном блоке. Выключатели эстетичны, удобны для пользования, пригодны для скрытой и открытой проводки. Металлокерамический контакт, содержащий серебро, обеспечивает надежную работу выключателя, рассчитанного на ток до 4 А.

Принцип работы кулачкового механизма с плоской пружиной ясен из рис. 18. в .

Рис. 18.Конструкция механизмов выключателей:

а — качающийся механизм выключателя с пружиной сжатия ( 1— клавиша; 2— пружина; 3— шарик; 4— коромысло); б — качающийся механизм выключателя с пружиной растяжения ( 1— контактная пластина; 2— рамка; 3— скоба; 4— пружина; 5— основание); в — кулачковый механизм выключателя с плоской пружиной ( 1— ручка; 2 — пружина; 3— контактная пластина)

В бытовых приборах применяются выключатели и переключатели тумблерного и кулачкового типов (рис. 19).

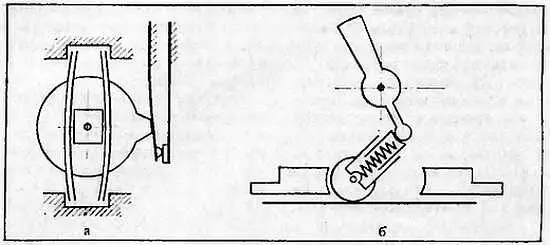

Рис. 19. Механизм выключателей (переключателей) кулачкового ( а) и тумблерного ( б) типа

Механический износ контактов и выключателей происходит из-за их расклепывания, истирания, оплавления вольтовой дугой, возникающей в момент разрыва контактов или вибрации контактной пластины после удара контакта о контакт. Наибольший износ возникает при медленном разведении контактов, когда вольтова дуга продолжается значительное время. Поэтому при выборе нового выключателя следует предпочесть конструкцию, обеспечивающую более быстрое разведение контактов на расстояние, не поддерживающее горения дуги.

Но самым опасным для выключателя является образование между контактами постоянного искрения из-за ненадежного прилегания контактов во включенном состоянии. Это может быть следствием недостаточного усилия перекидной пружины, окисления, загрязнения контактов. Неисправность обнаруживается по миганию лампы, в цепи которой стоит выключатель. Неисправность нужно немедленно устранить, иначе выключатель полностью выйдет из строя.
